Locali Tecnici Antincendio

A norma UNI 11292

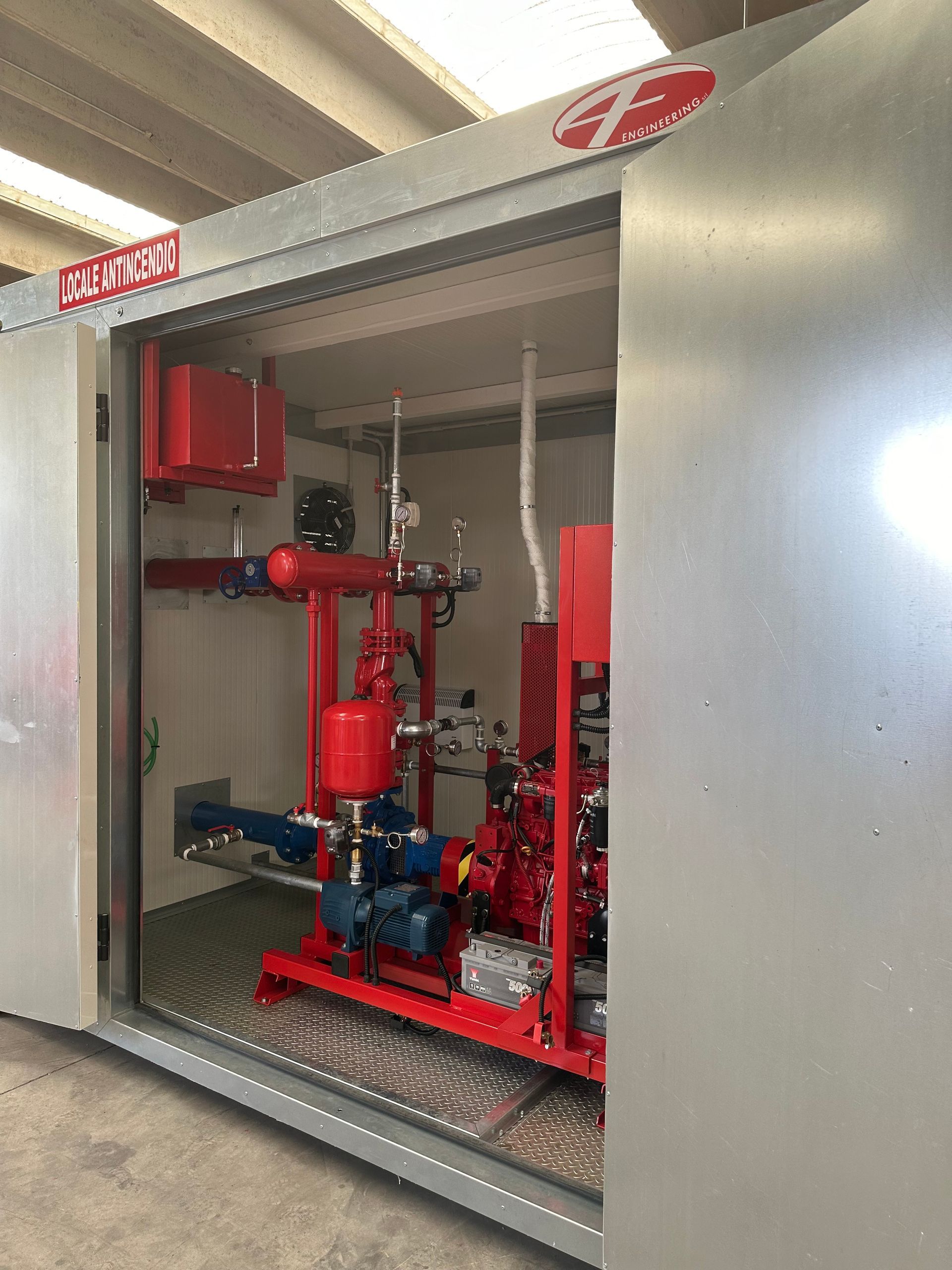

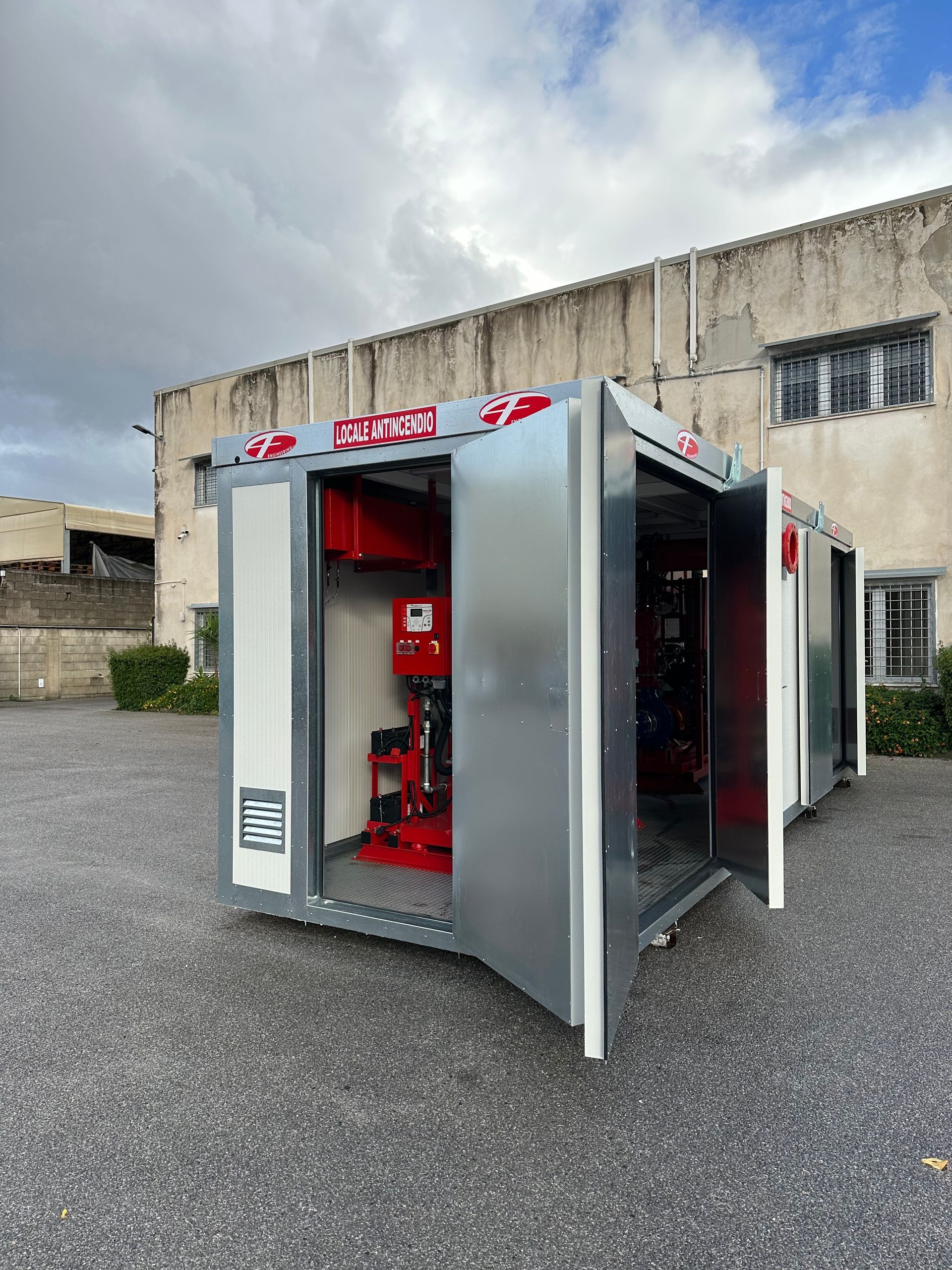

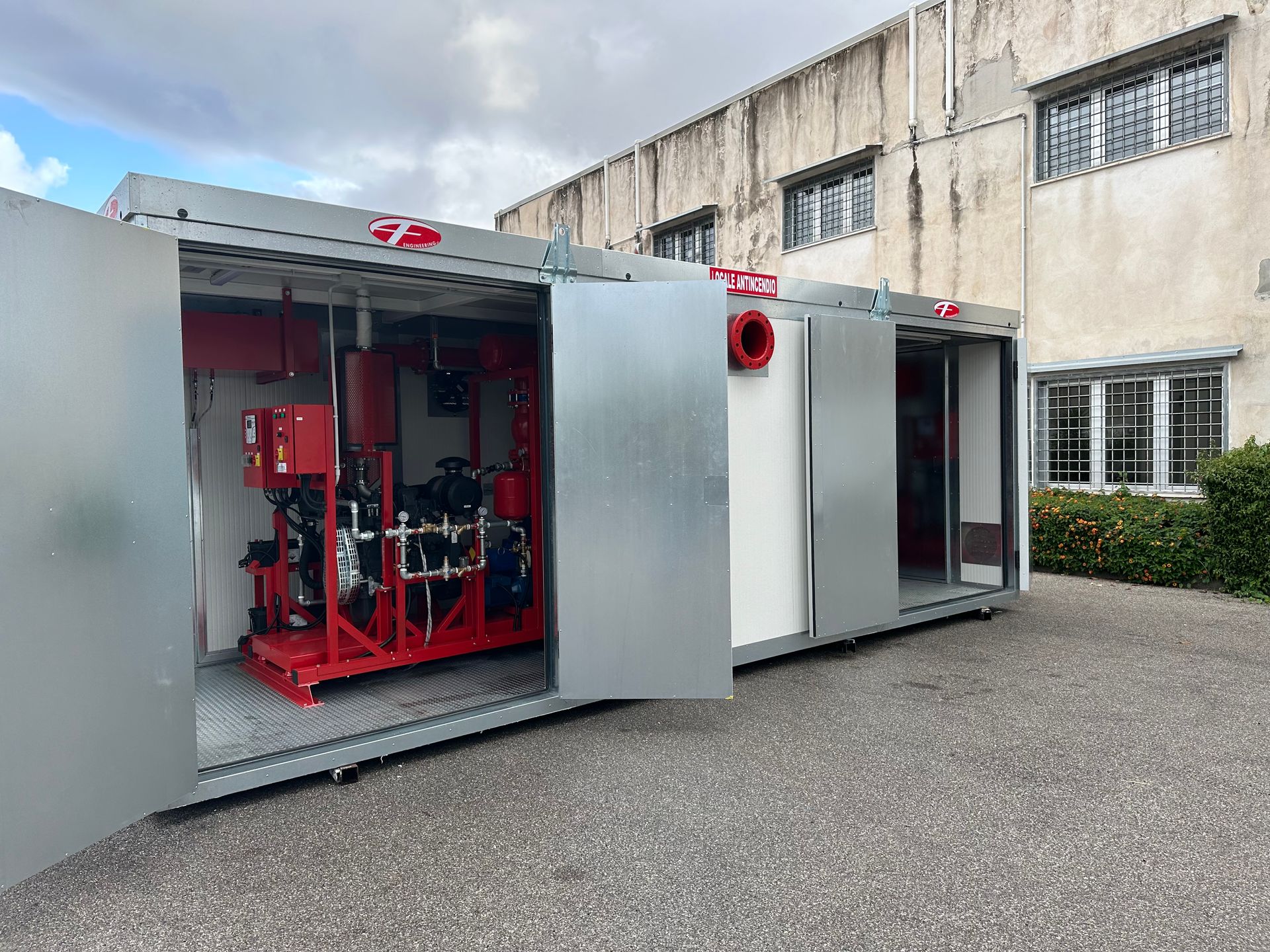

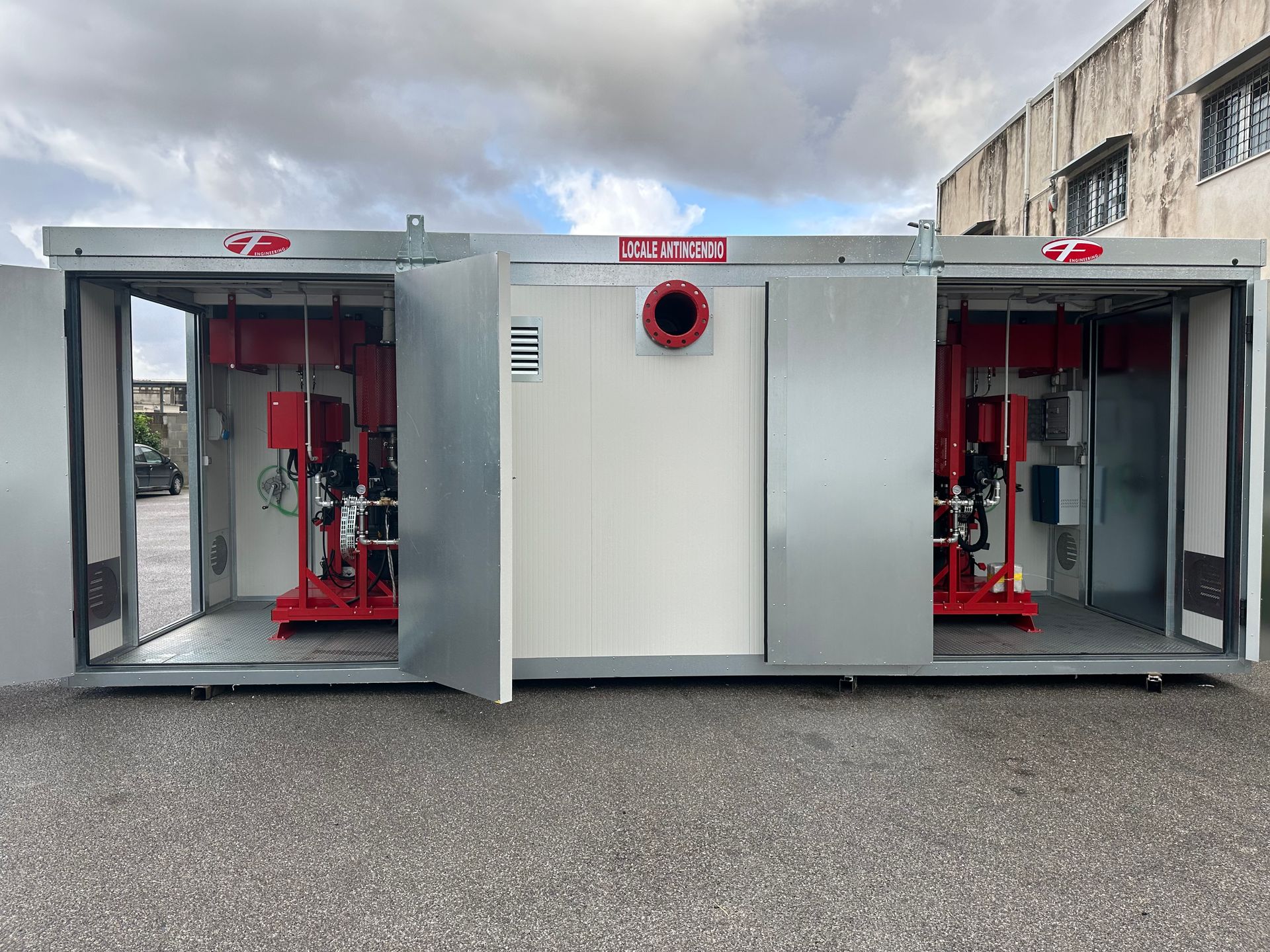

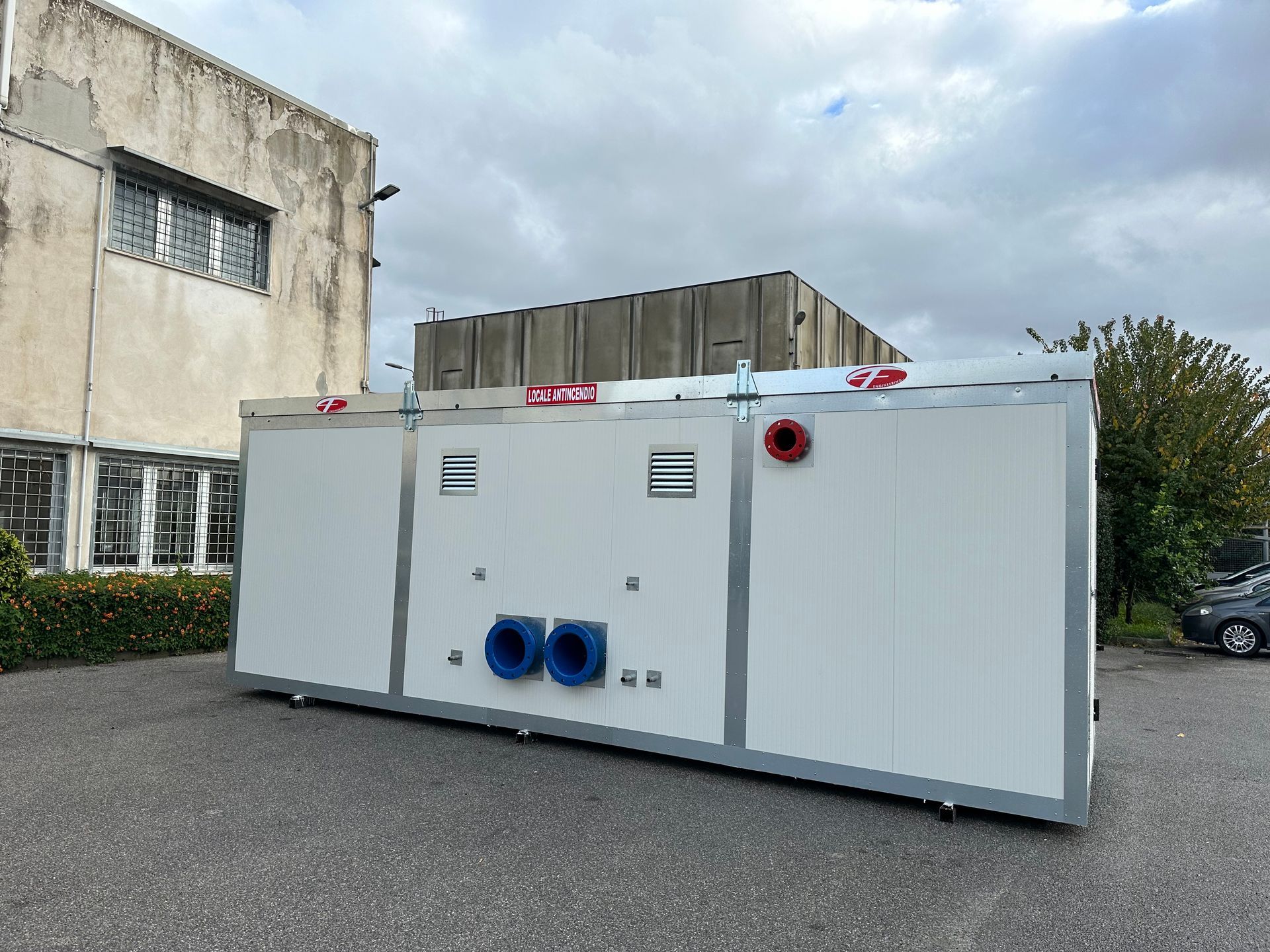

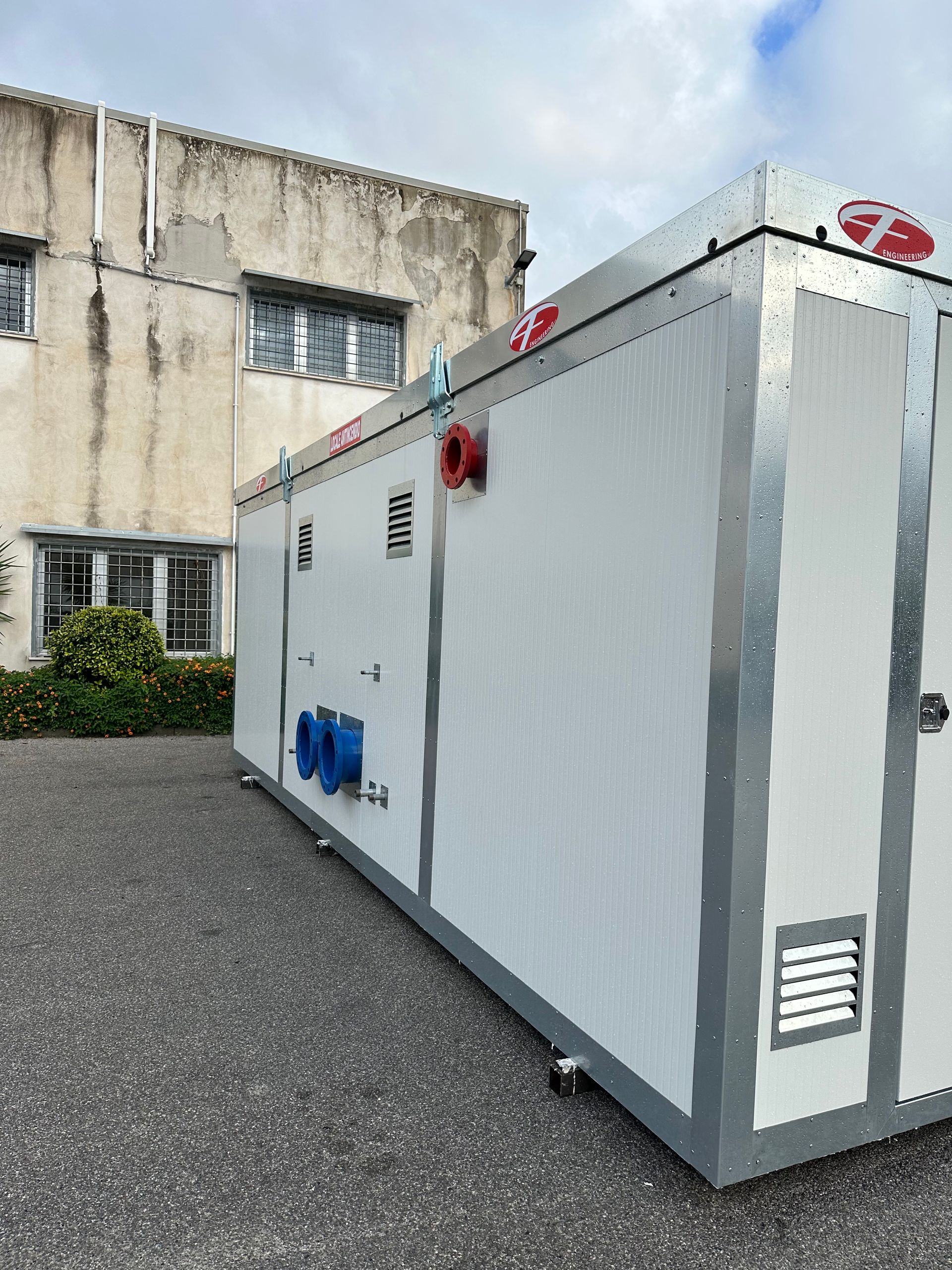

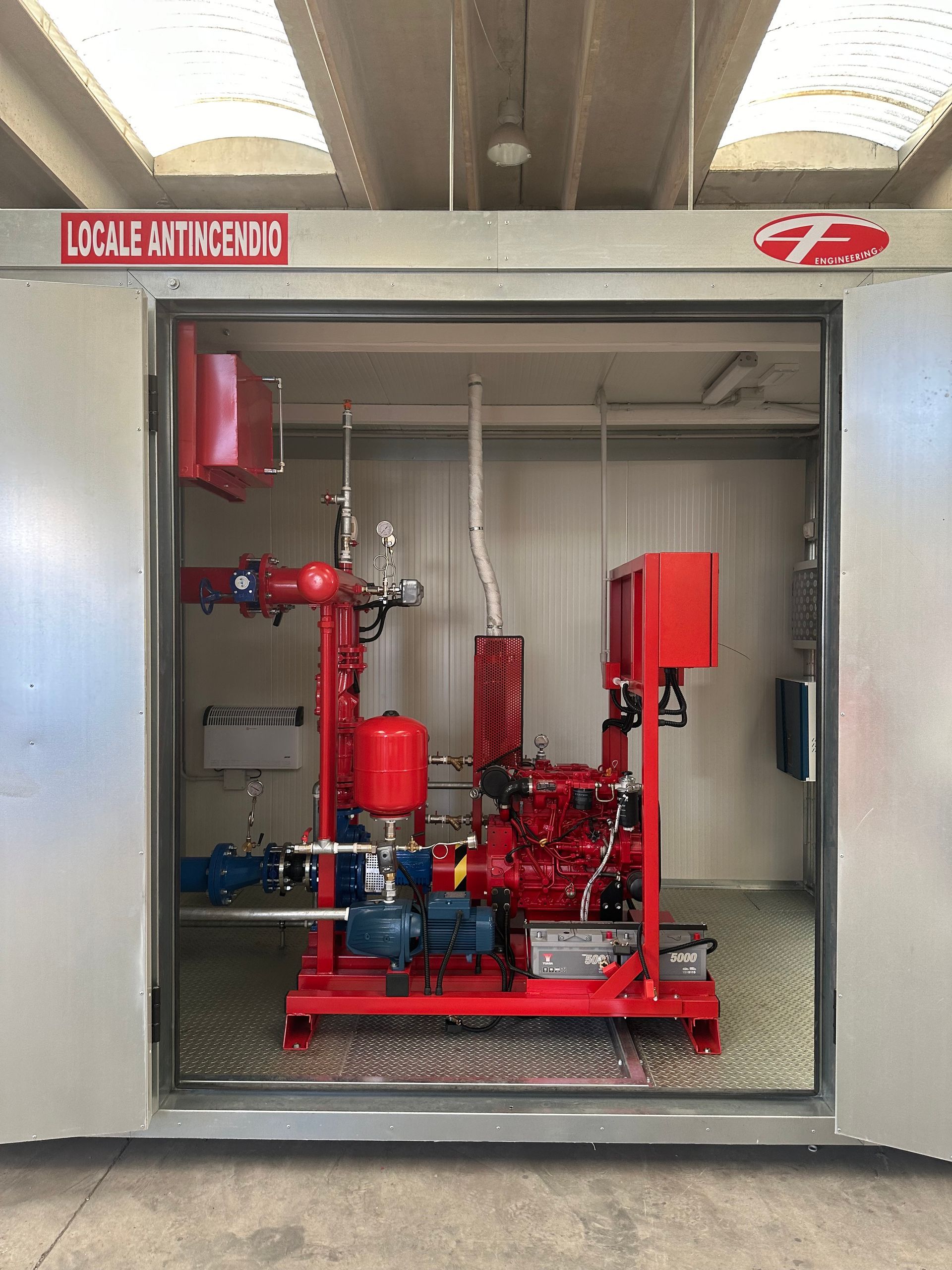

L’A.F. BOX antincendio realizzato da A.F. Engineering nasce nel pieno rispetto della normativa UNI 11292:2019 ed è progettato per l’alloggiamento di gruppi antincendio conformi alla UNI EN 12845, destinati alla realizzazione di impianti antincendio integrati a protezione di edifici civili, industriali e strutture complesse.

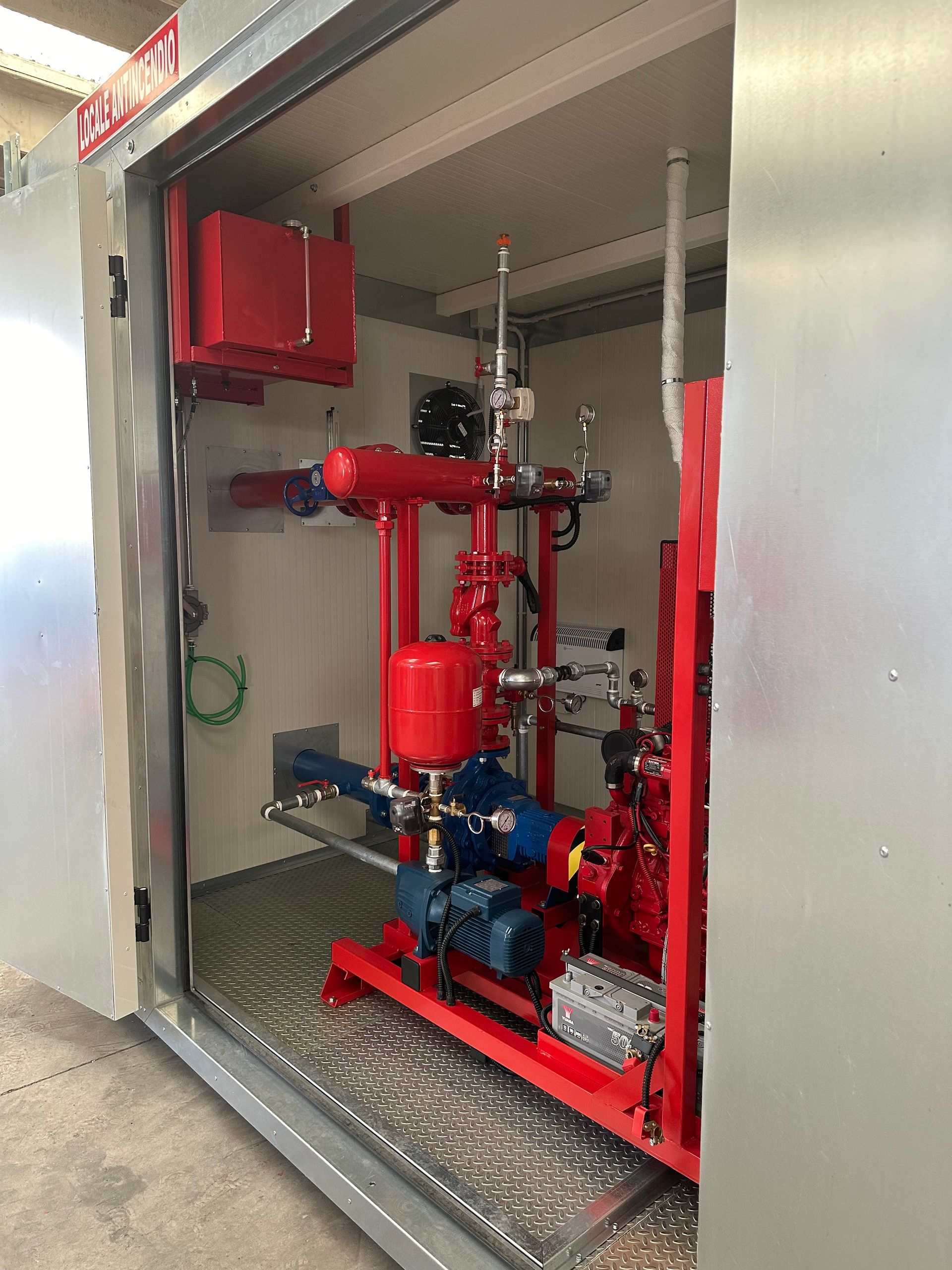

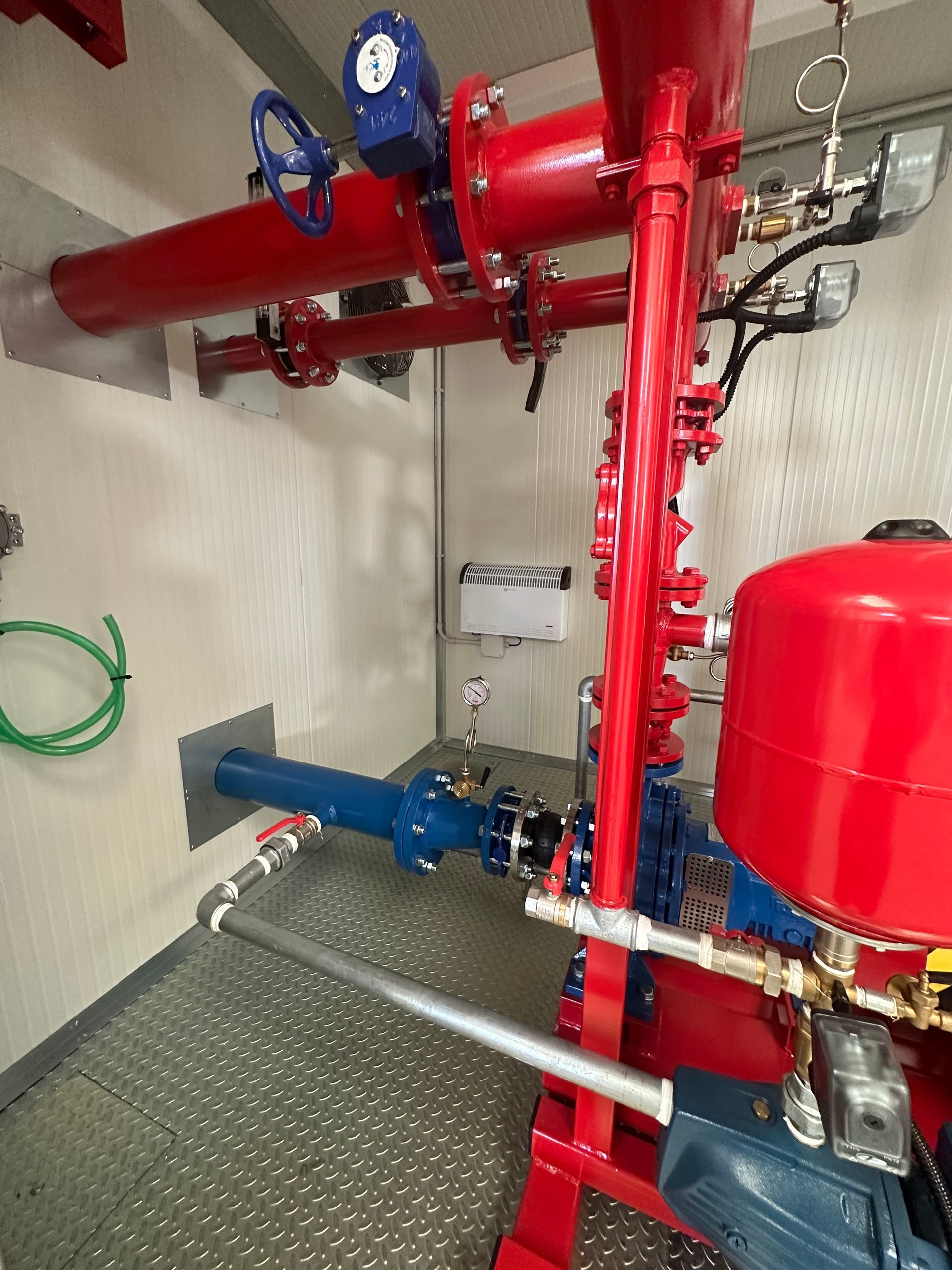

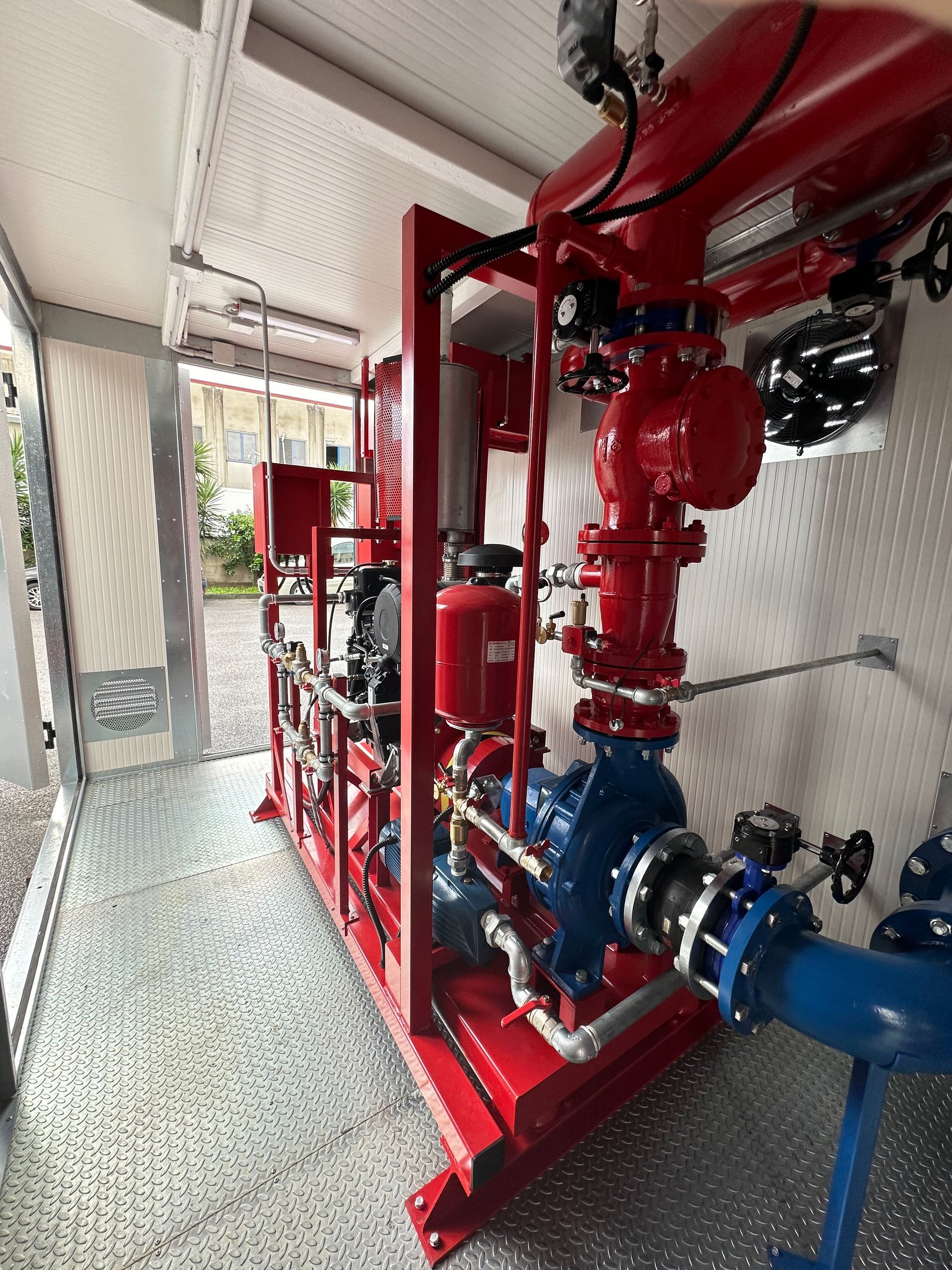

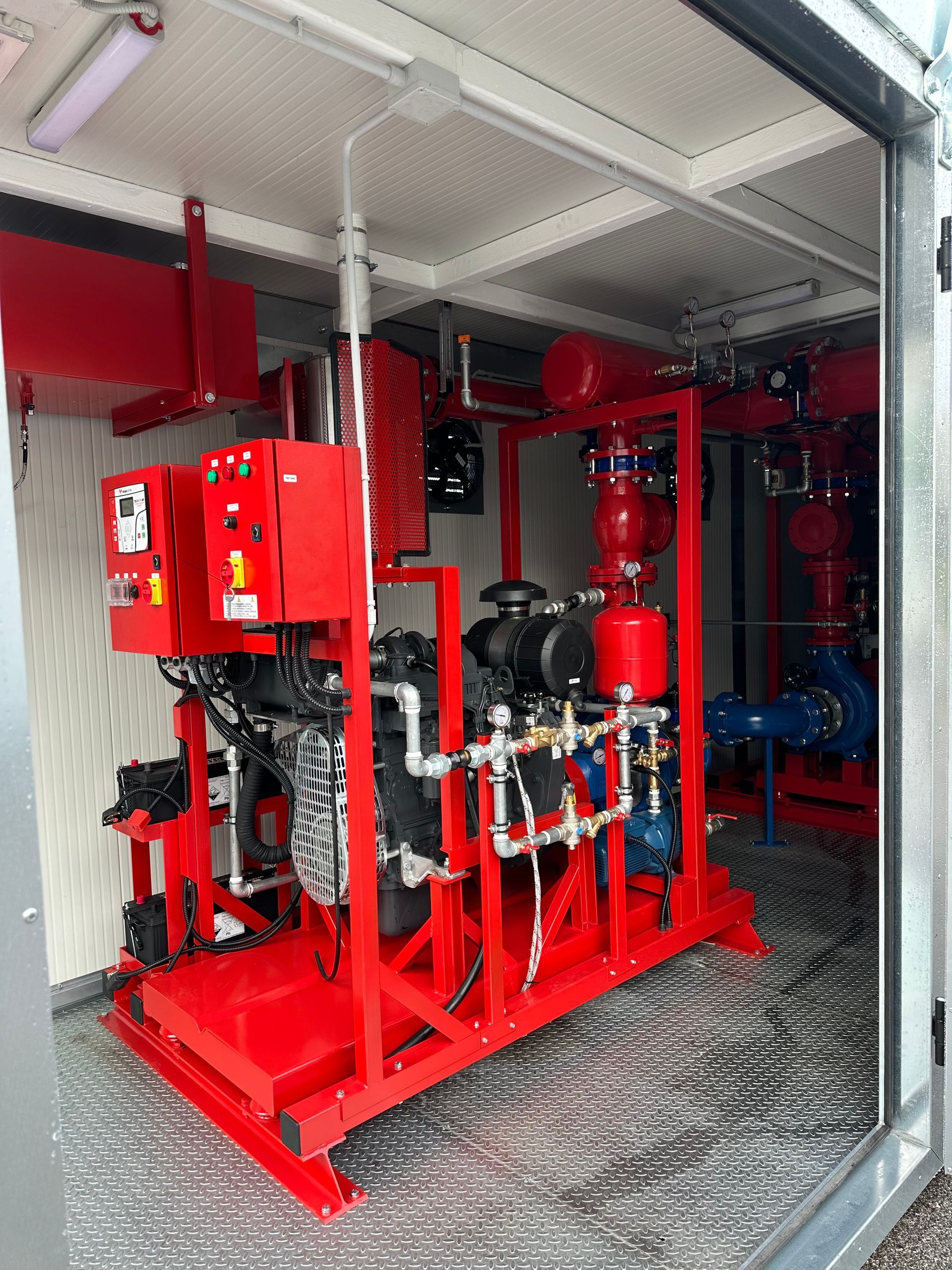

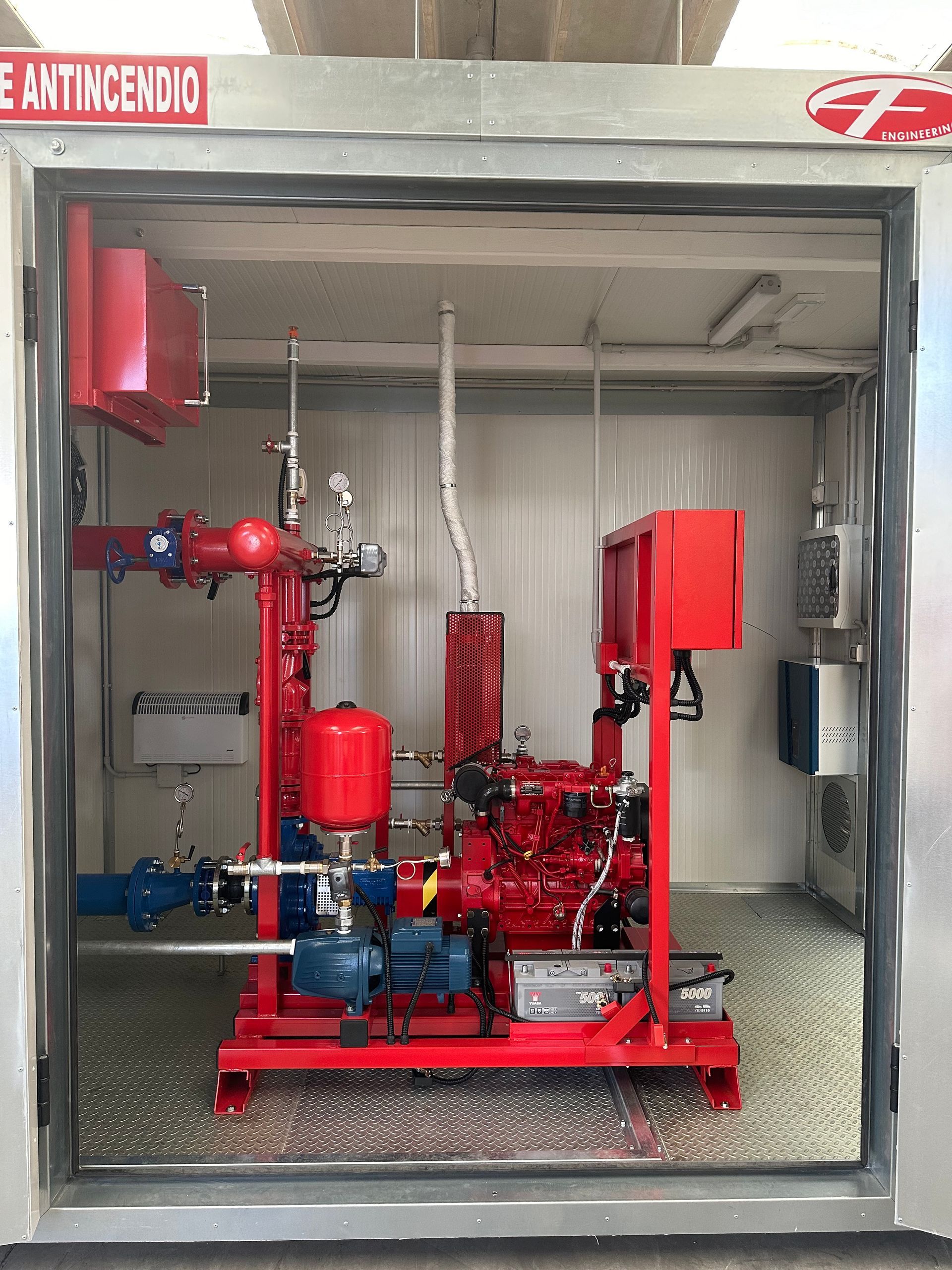

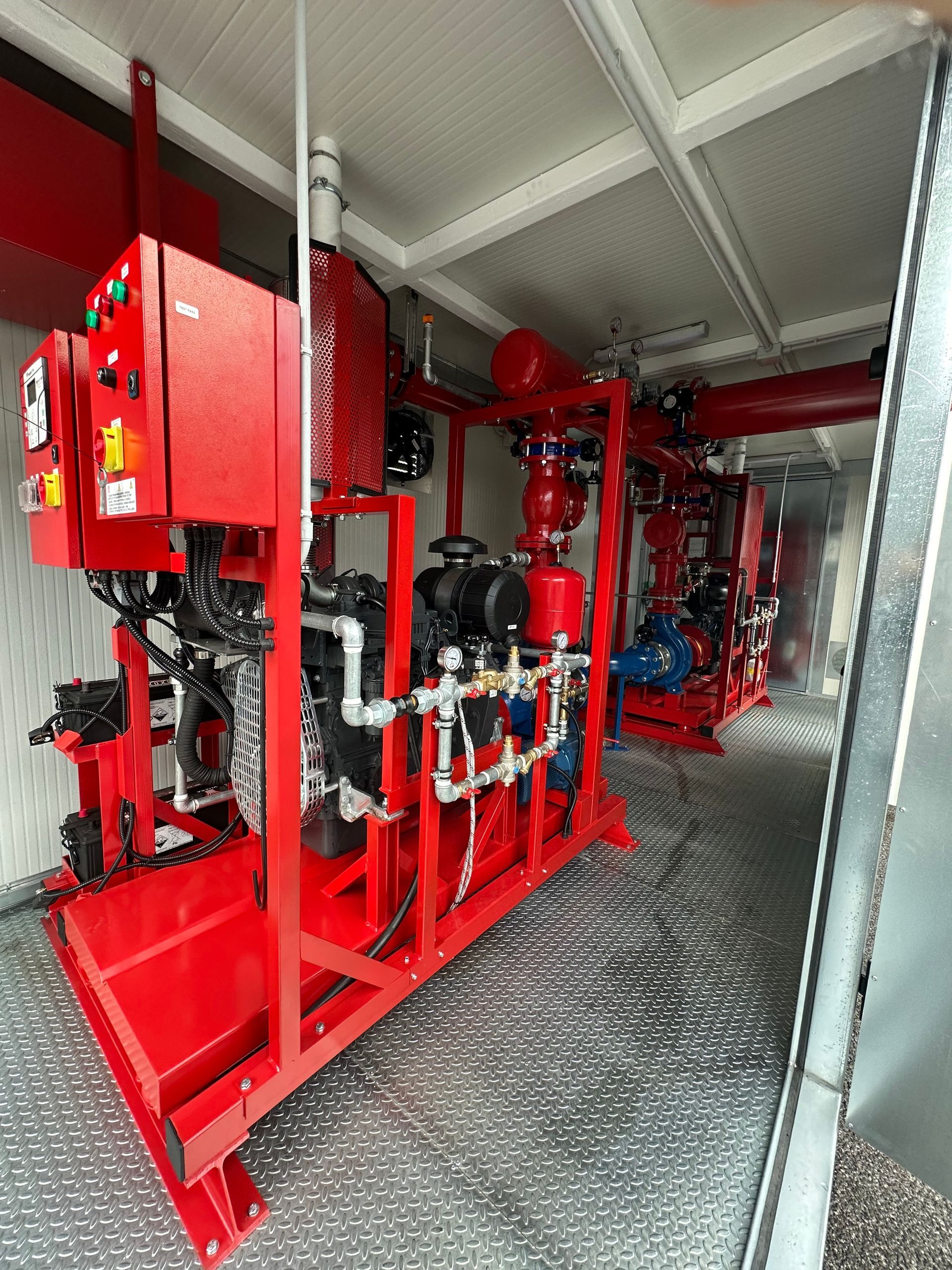

I locali tecnici prefabbricati A.F. Engineering consentono l’installazione dei gruppi antincendio sia in configurazione sottobattente che soprabattente, offrendo la massima flessibilità progettuale. Ogni box può essere personalizzato su richiesta in funzione delle esigenze dell’impianto, degli spazi disponibili e delle specifiche del cliente, garantendo sempre la piena conformità normativa.

RESISTENZA AL FUOCO E STRUTTURA

L’A.F. BOX è realizzato con una struttura portante progettata e verificata secondo le normative antisismiche e le Norme Tecniche per le Costruzioni (NTC 2018). Il locale tecnico garantisce una resistenza al fuoco R60, ottenuta mediante la protezione delle parti strutturali con pitture intumescenti, a loro volta schermate da profilati metallici.

Le pareti di tamponamento sono costituite da pannelli prefabbricati in materiale incombustibile con resistenza al fuoco EI 60 e classe di reazione al fuoco A2-s1 d0, mentre le porte di accesso, realizzate in ferro, presentano una classe di reazione al fuoco A1, assicurando un elevato livello di sicurezza complessiva del locale.

accessibilità e spazi di manutenzione

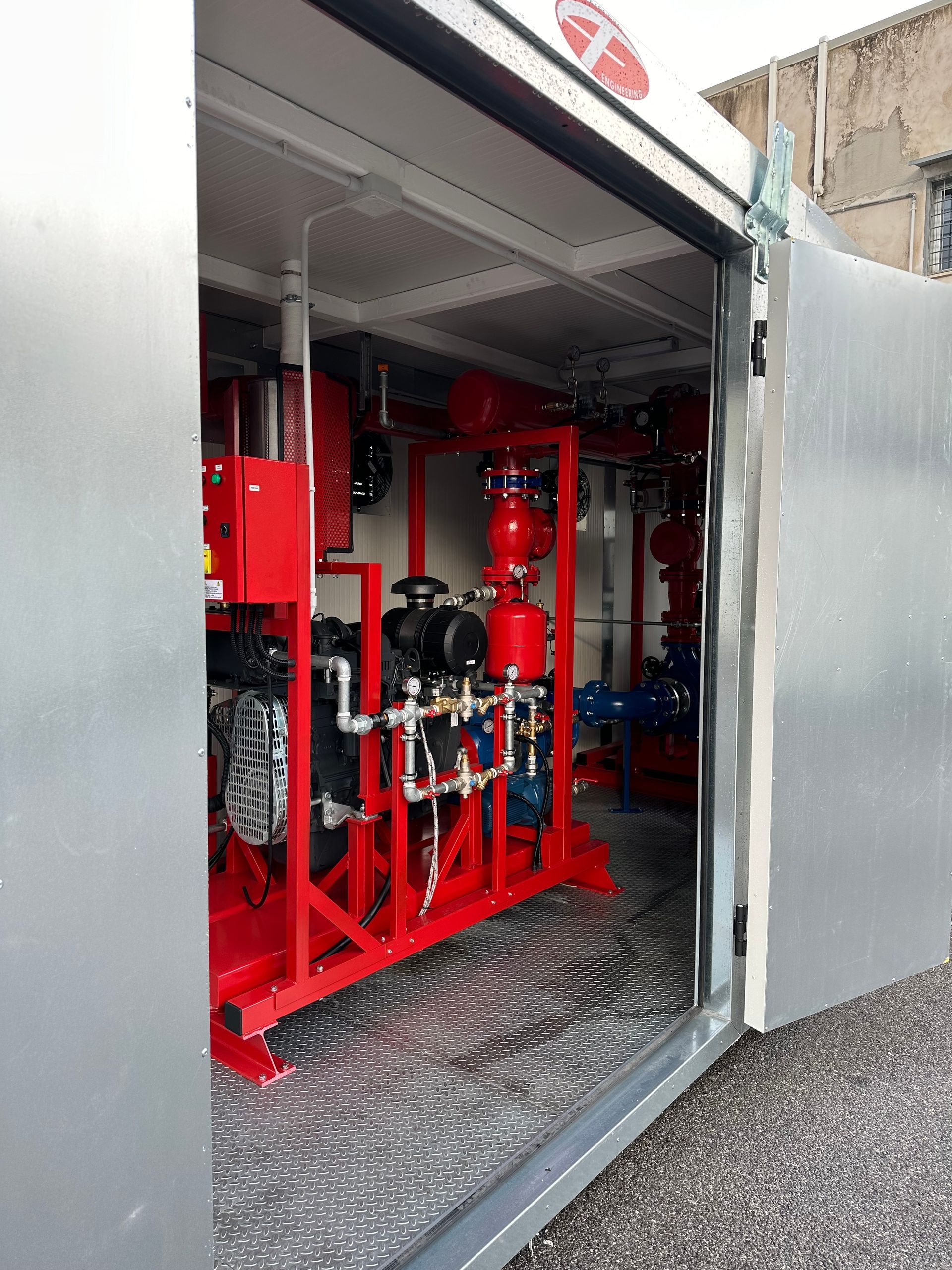

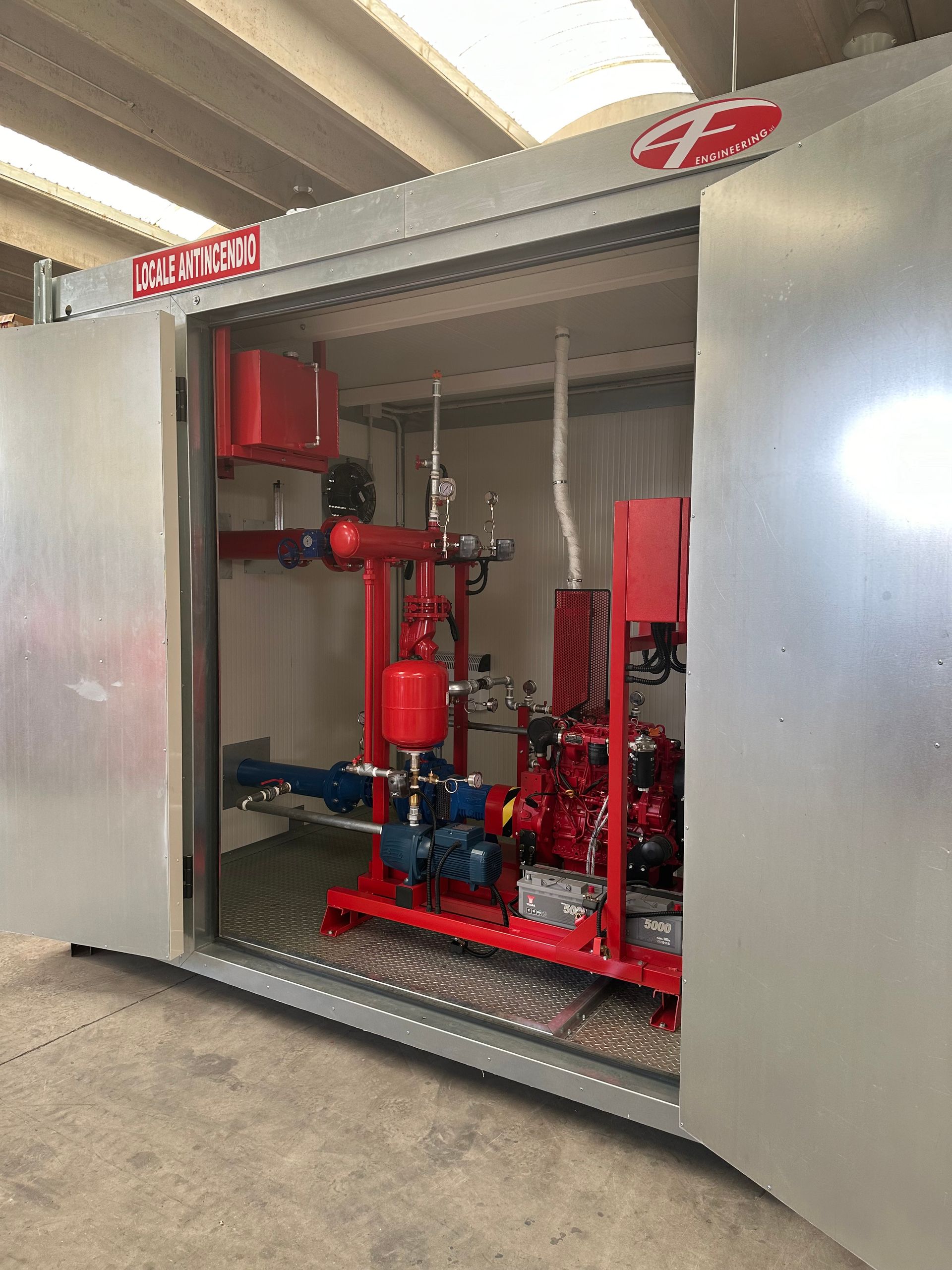

Le dimensioni e il posizionamento delle porte dell’A.F. BOX rispettano ampiamente i requisiti minimi previsti dalla UNI 11292, con aperture non inferiori a 0,8 x 2,0 m (L x H). Questo consente un agevole accesso sia durante l’installazione delle apparecchiature sia per eventuali future operazioni di smontaggio e sostituzione.

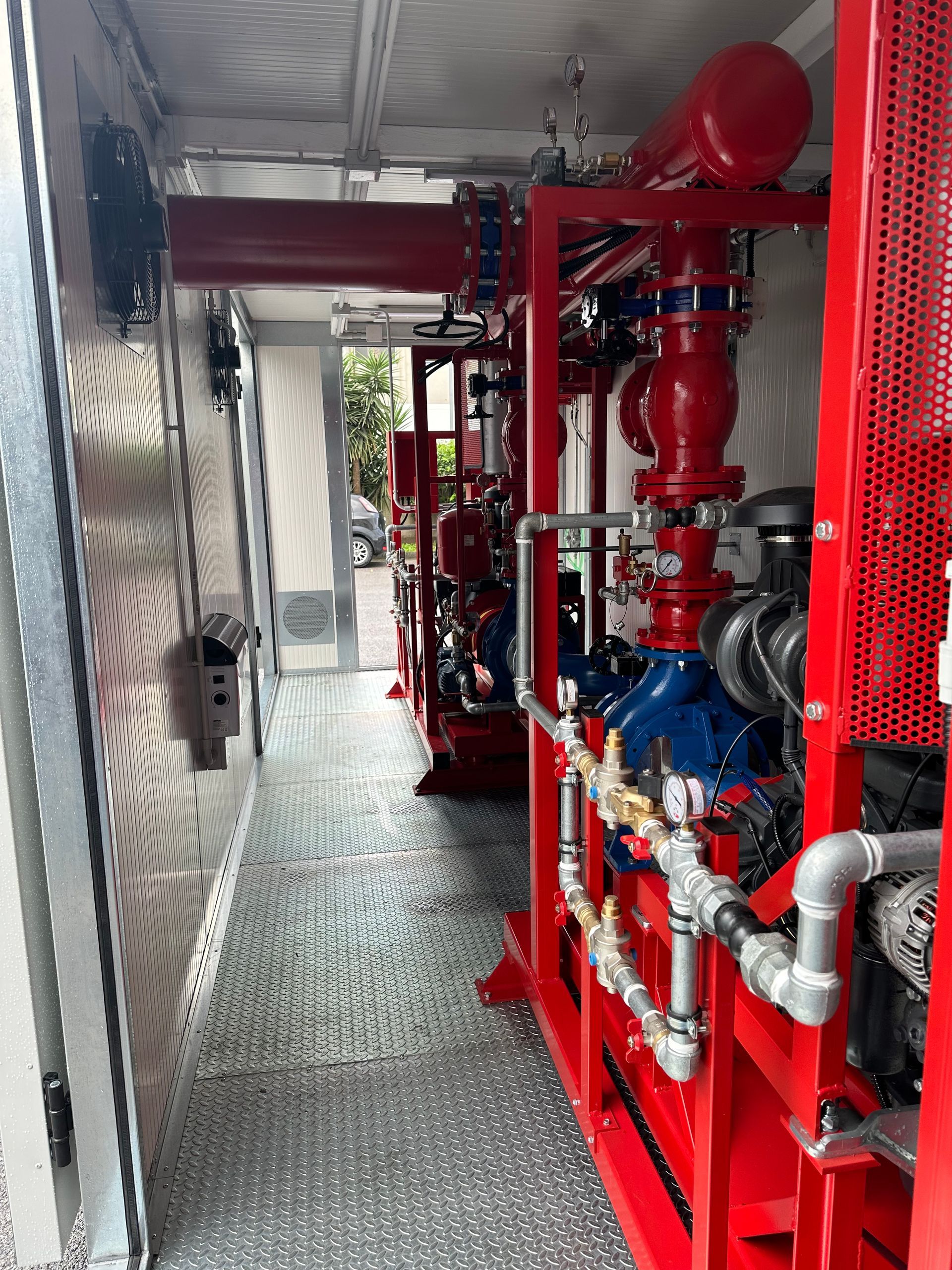

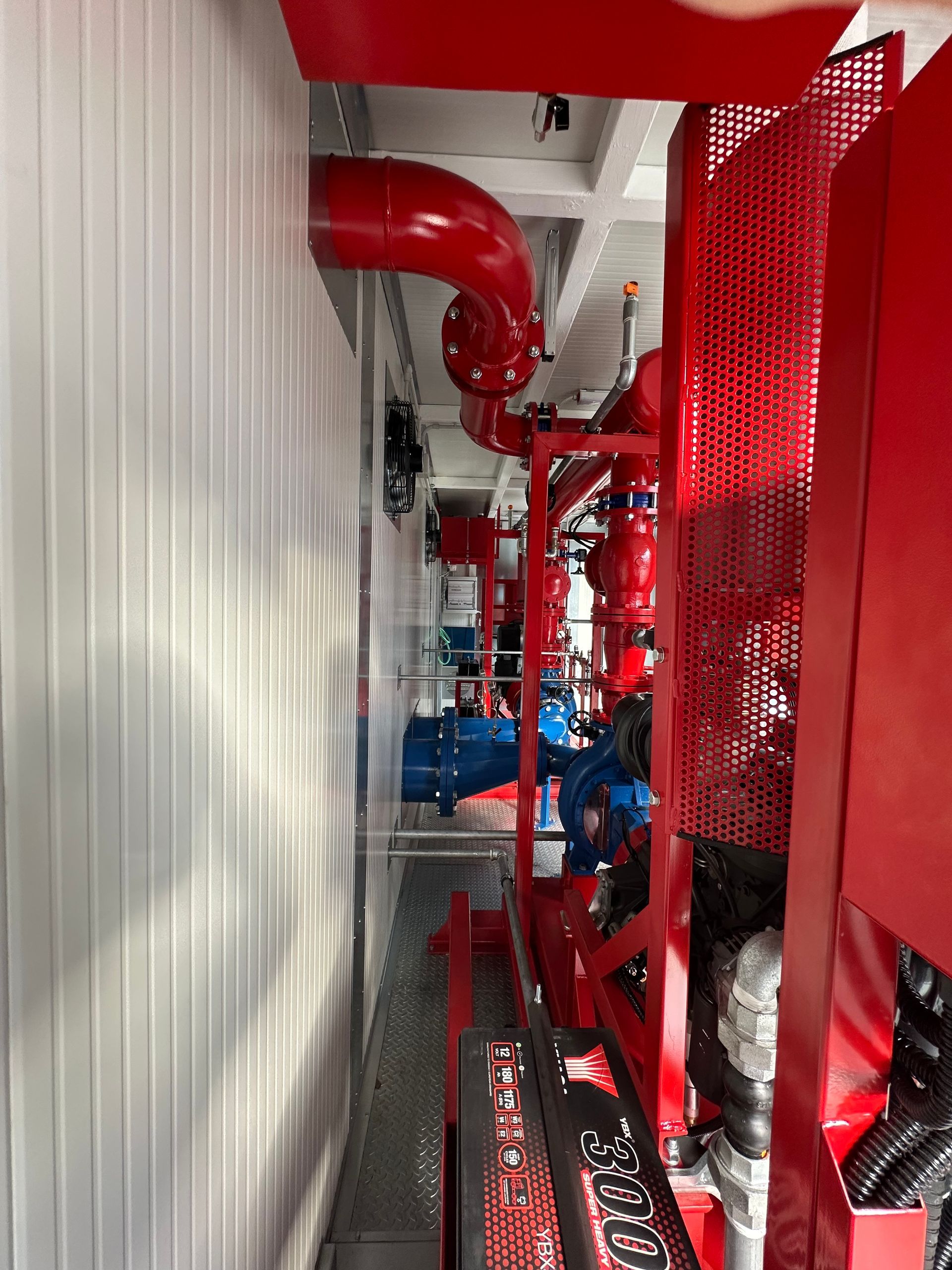

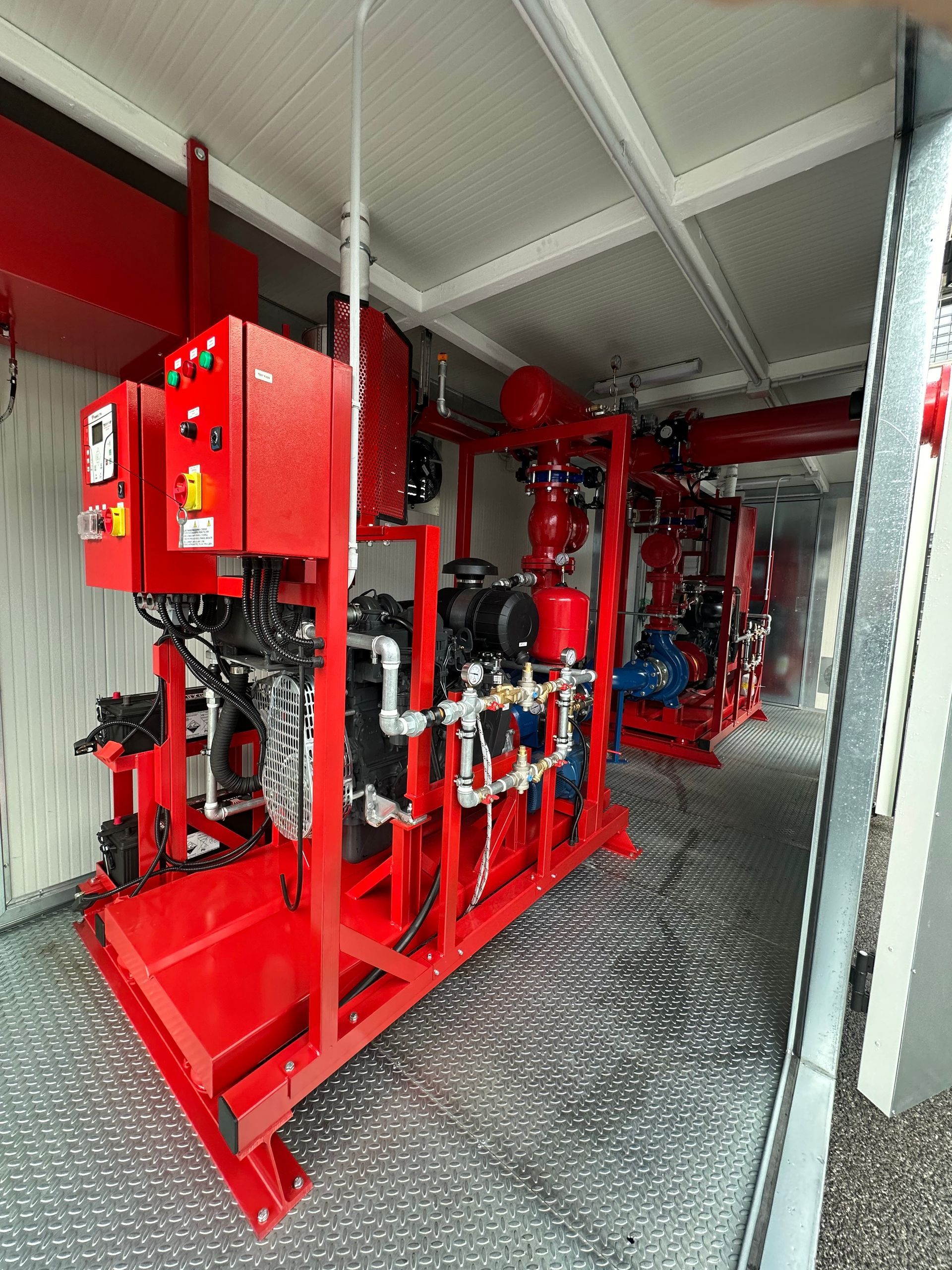

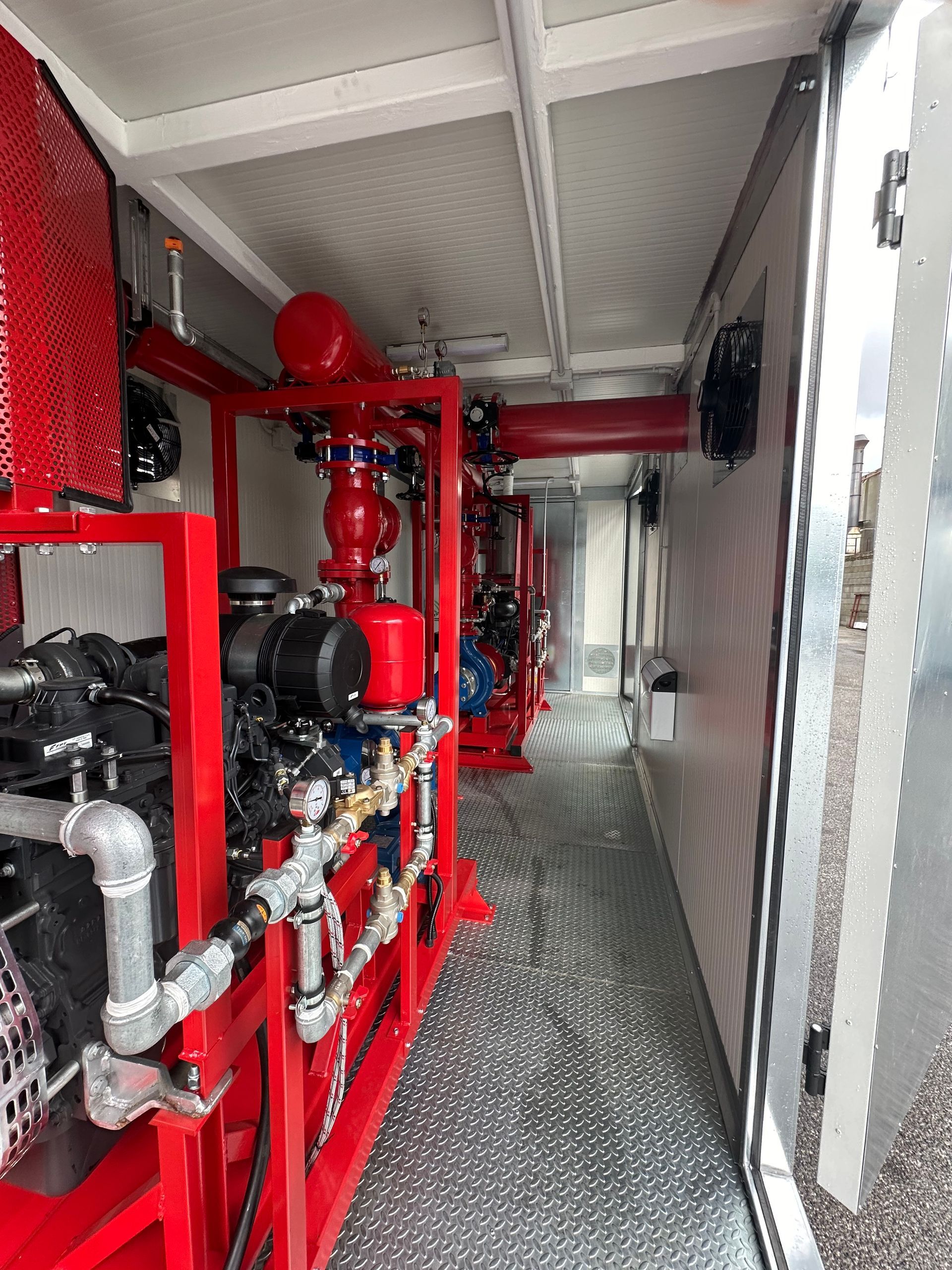

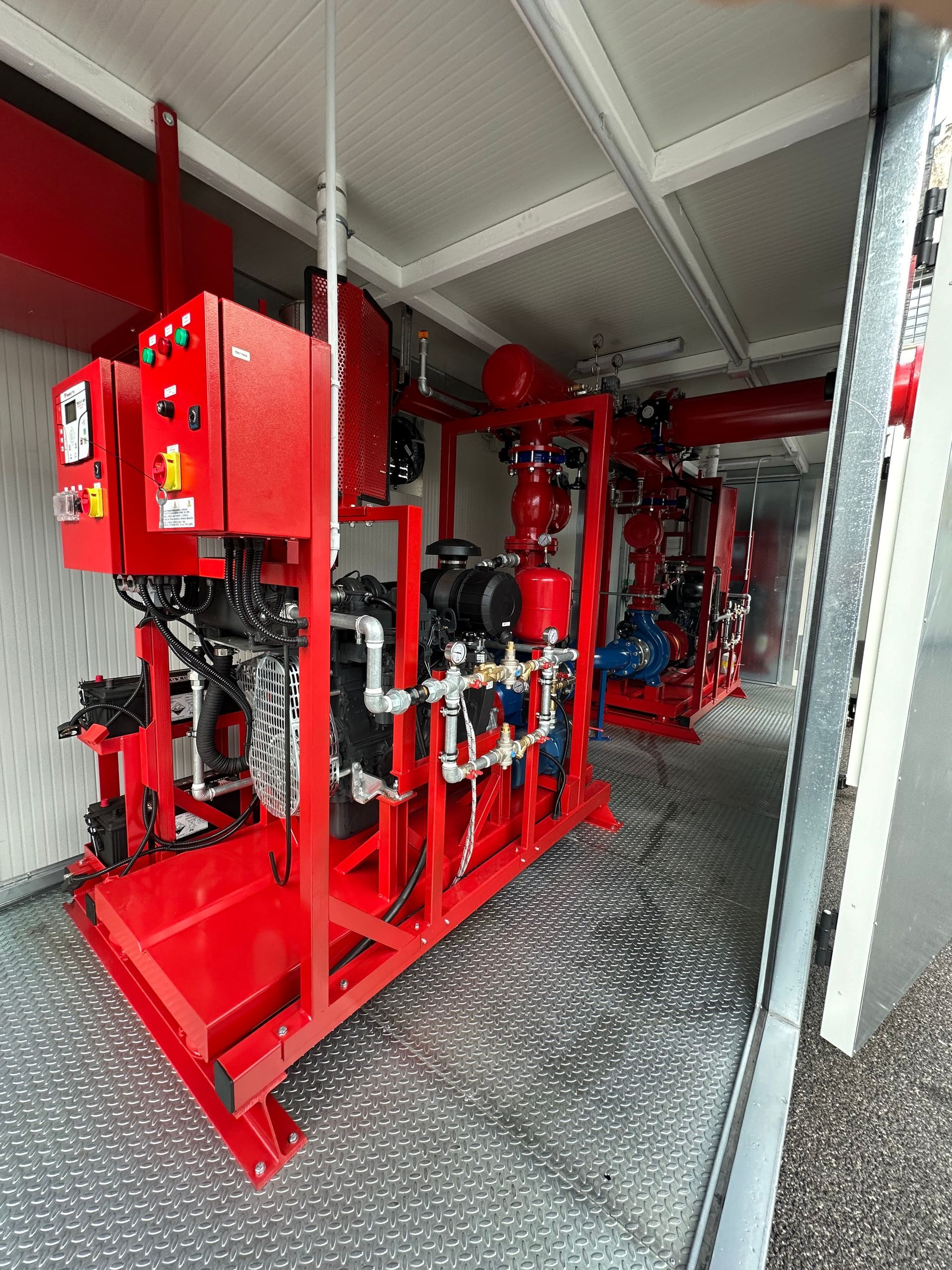

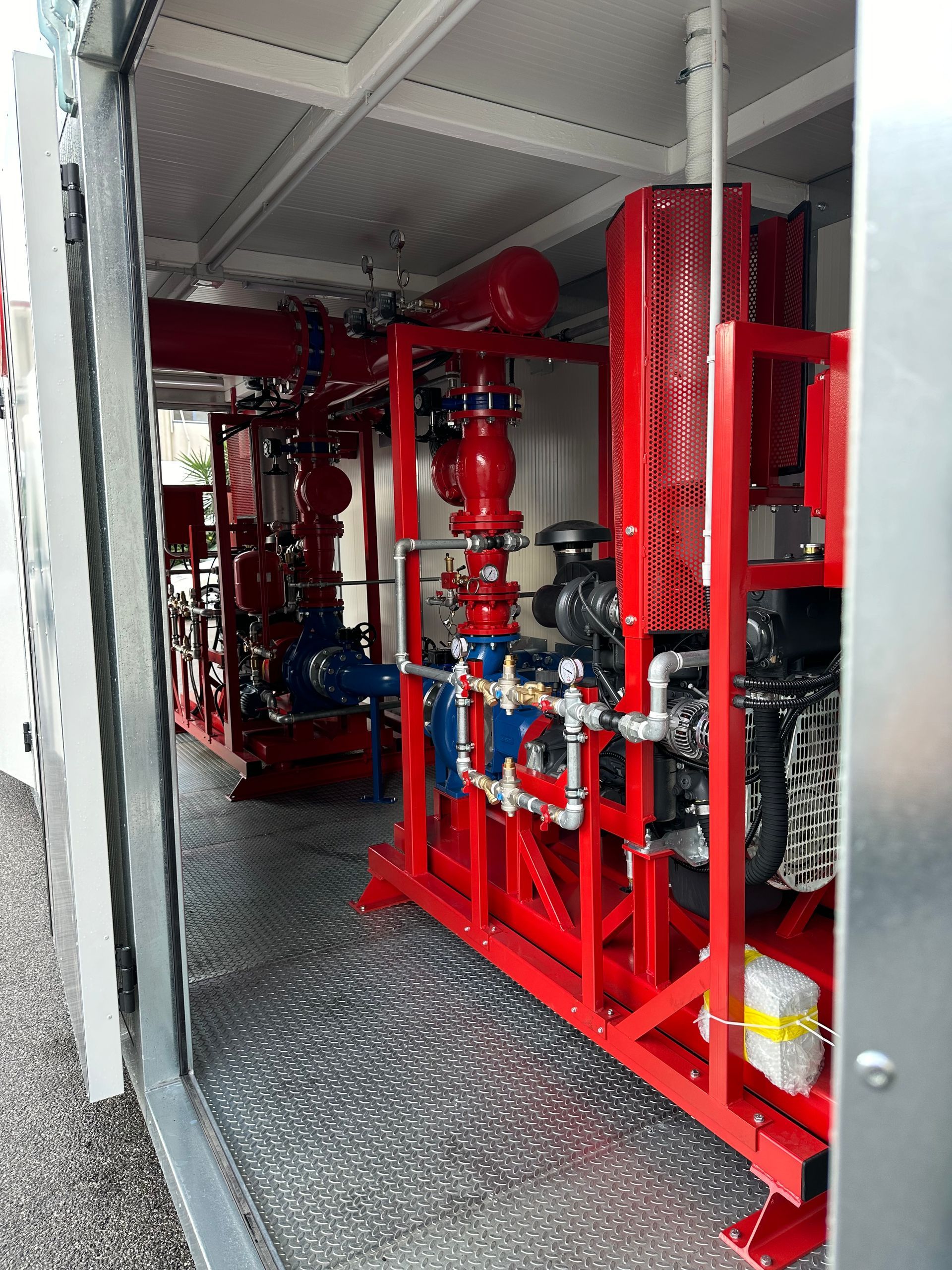

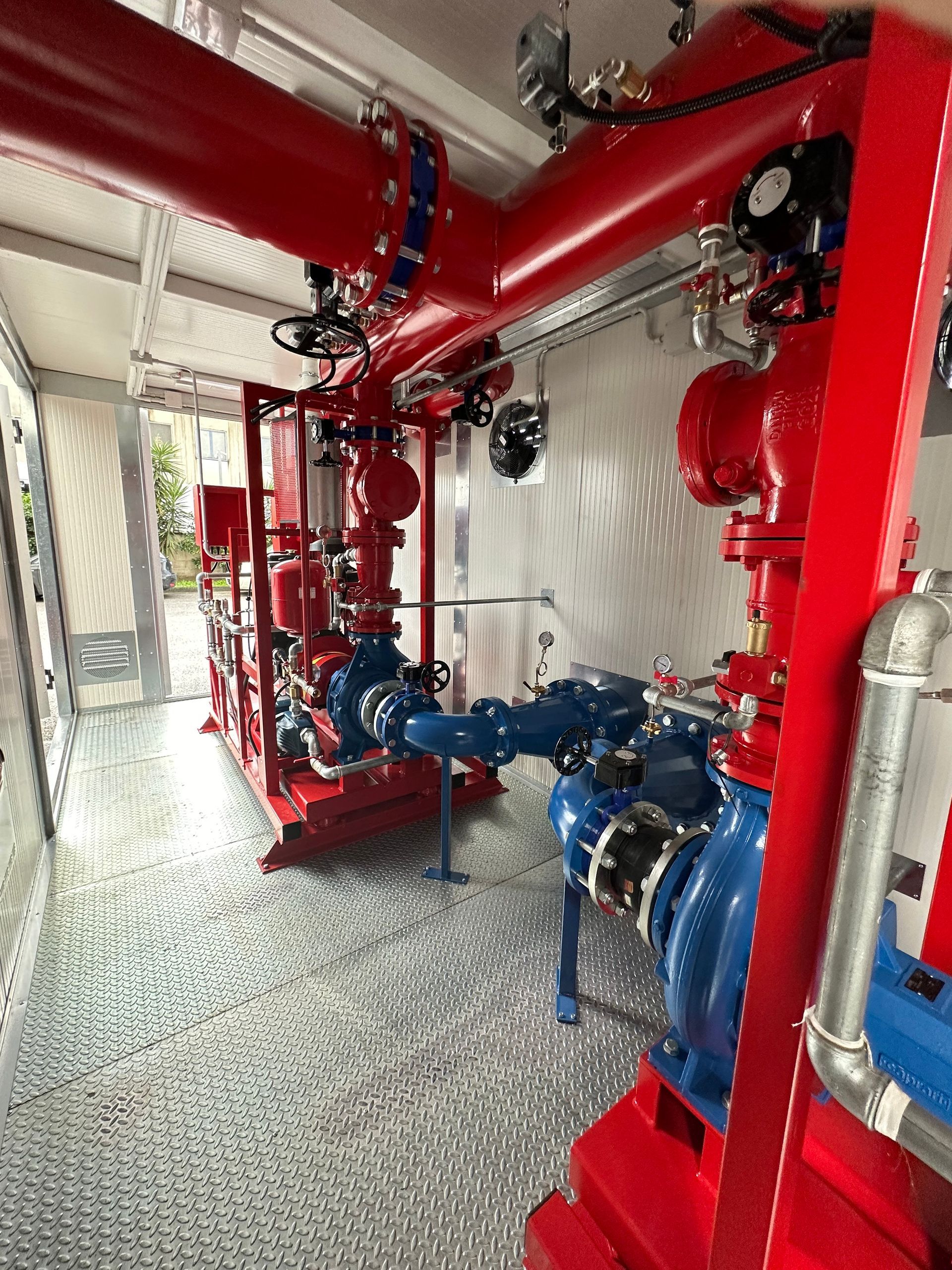

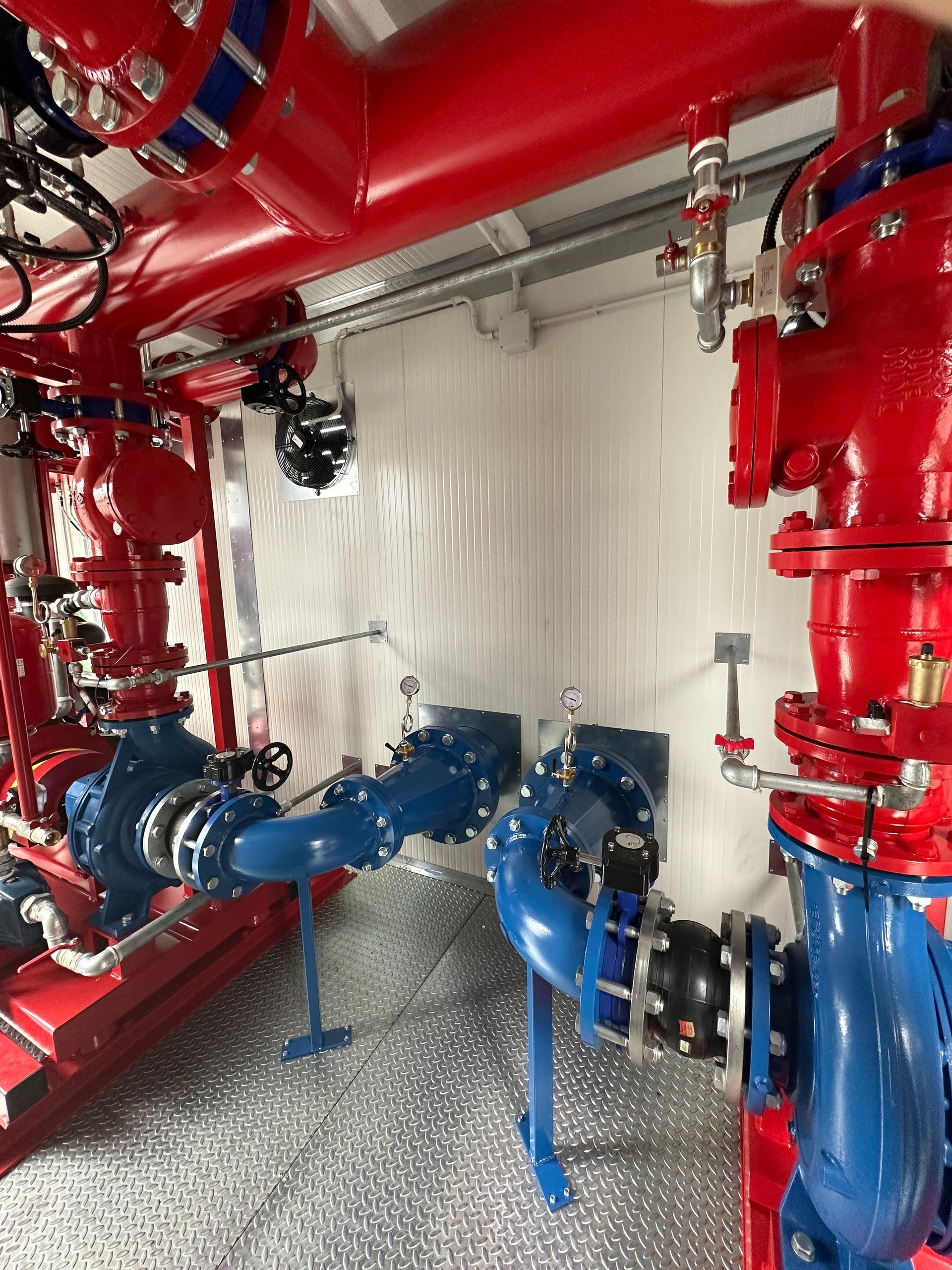

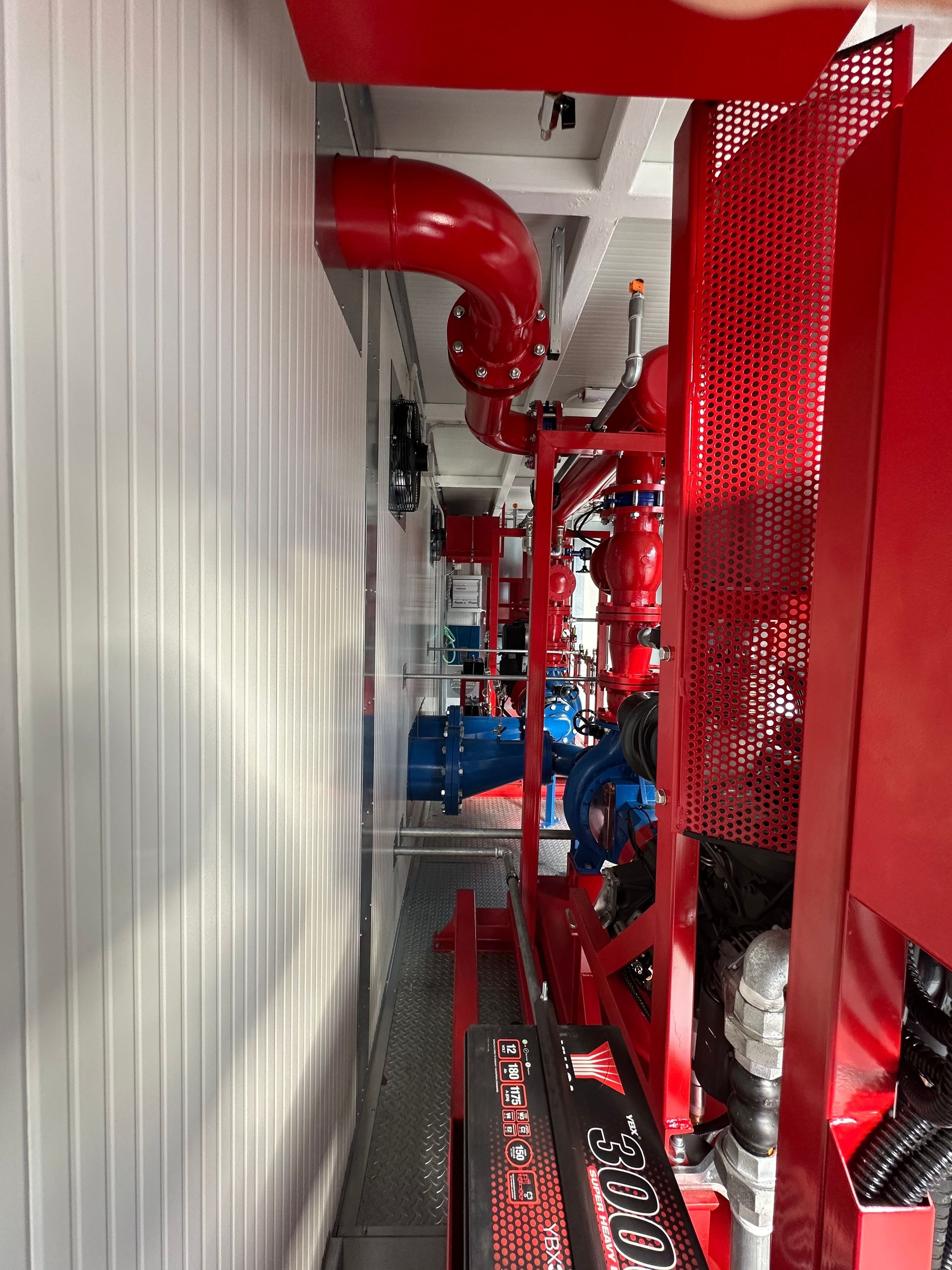

All’interno del locale sono garantiti tutti gli spazi di rispetto necessari alle attività di manutenzione, spesso sottovalutati ma fondamentali per la corretta gestione dell’impianto. Per ciascun gruppo di pompaggio è assicurata una distanza minima di 0,8 m su almeno tre lati, con un’altezza interna del locale pari a 2,4 m, in linea con quanto richiesto dalla normativa.

pavimentazione e drenaggio

Il pavimento dell’A.F. BOX è realizzato con materiali antiscivolo, mentre il layout interno è studiato per eliminare ogni possibile intralcio alle operazioni di esercizio e manutenzione. La pavimentazione è predisposta per l’integrazione di punti di drenaggio a gravità, utili a convogliare eventuali liquidi verso l’esterno ed evitare situazioni di allagamento.

Qualora la pendenza o la conformazione del sito non consentano un corretto drenaggio naturale, la normativa prevede la realizzazione di un pozzetto di drenaggio esterno con doppia pompa, soluzione che può essere fornita direttamente da A.F. Engineering su richiesta.

aerazione e ventilazione

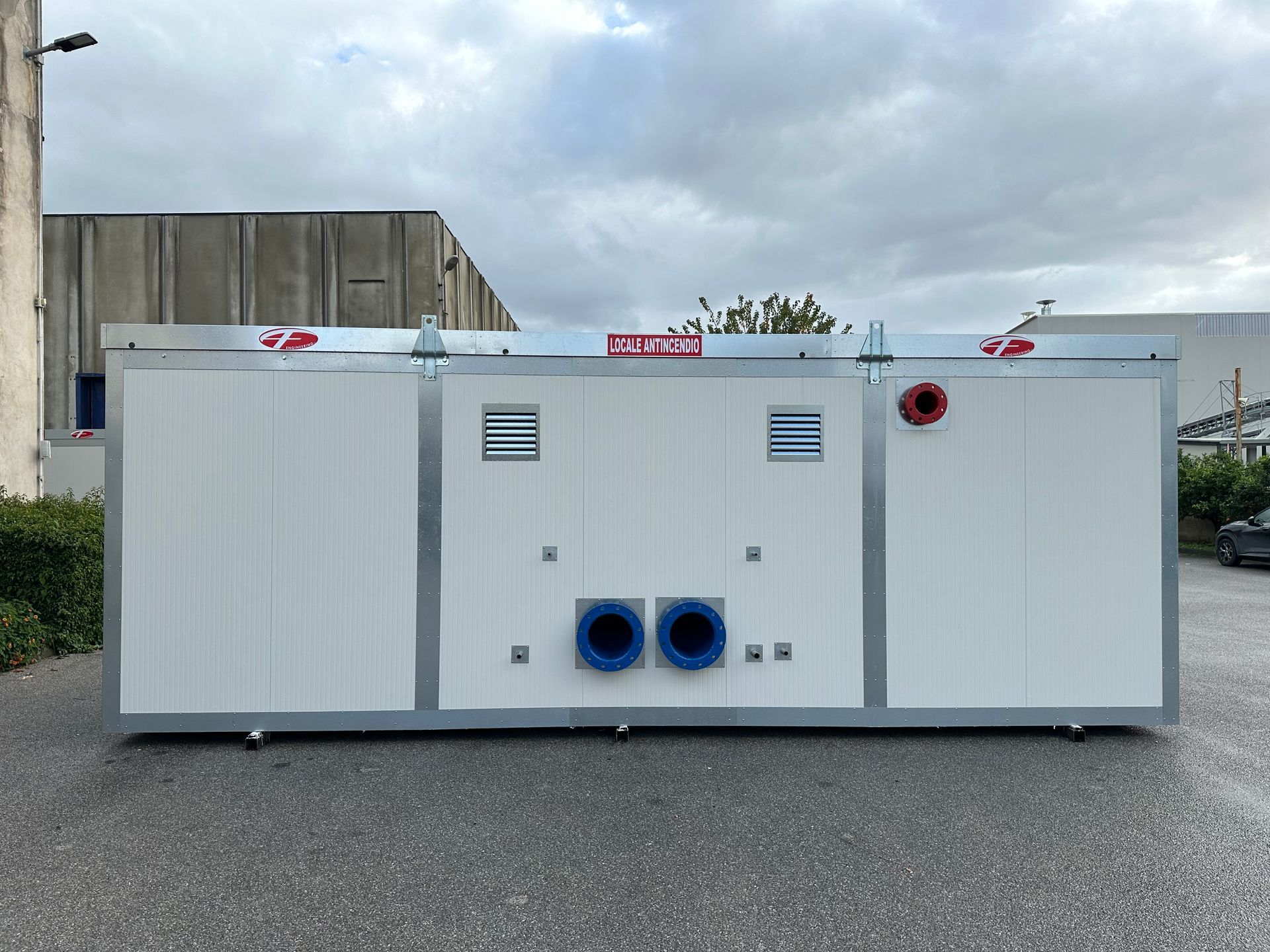

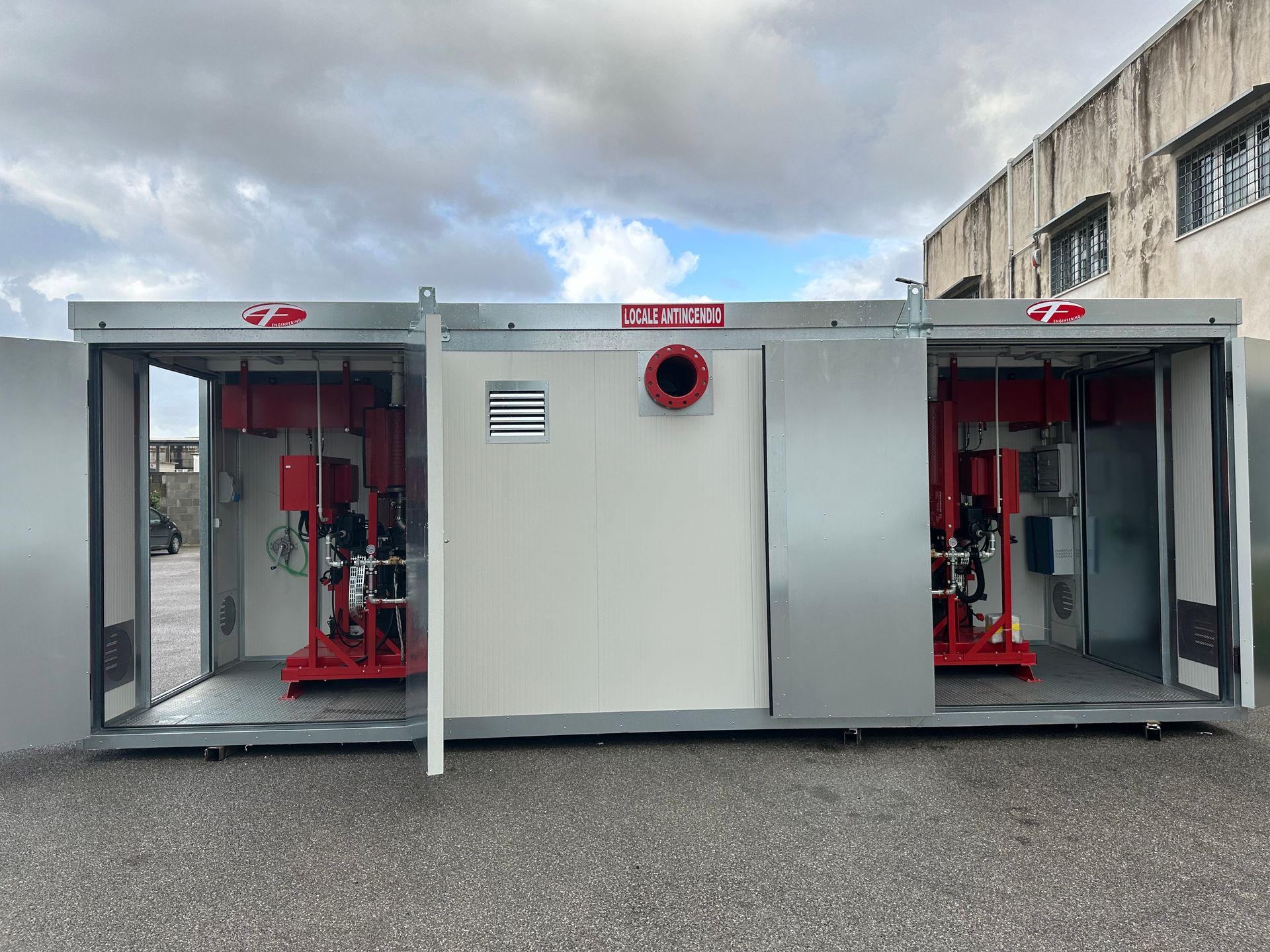

Tutti i locali tecnici A.F. Engineering sono dotati di sistemi di aerazione naturale mediante aperture grigliate, la cui superficie è dimensionata nel rispetto dei valori imposti dalla UNI 11292.

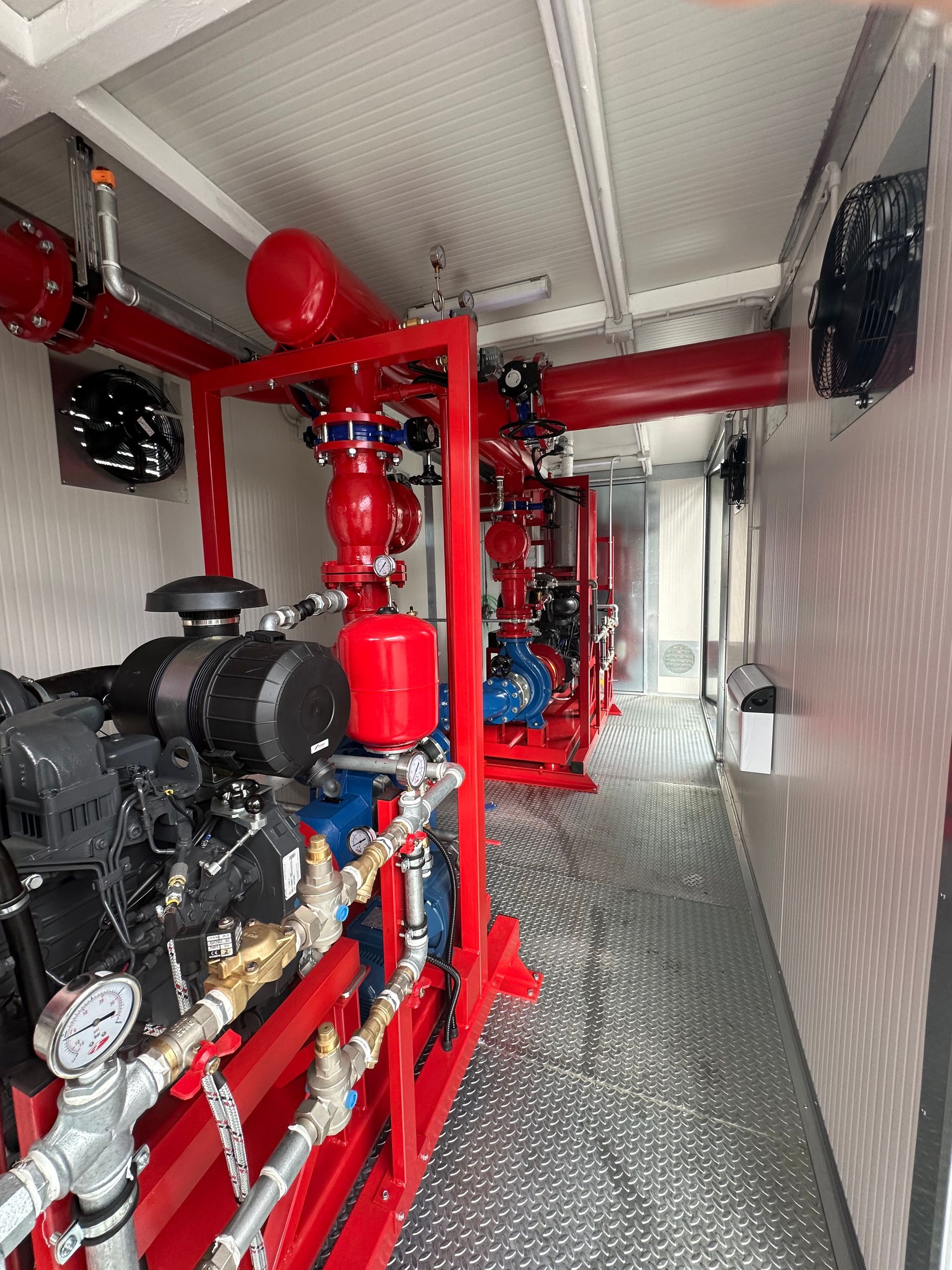

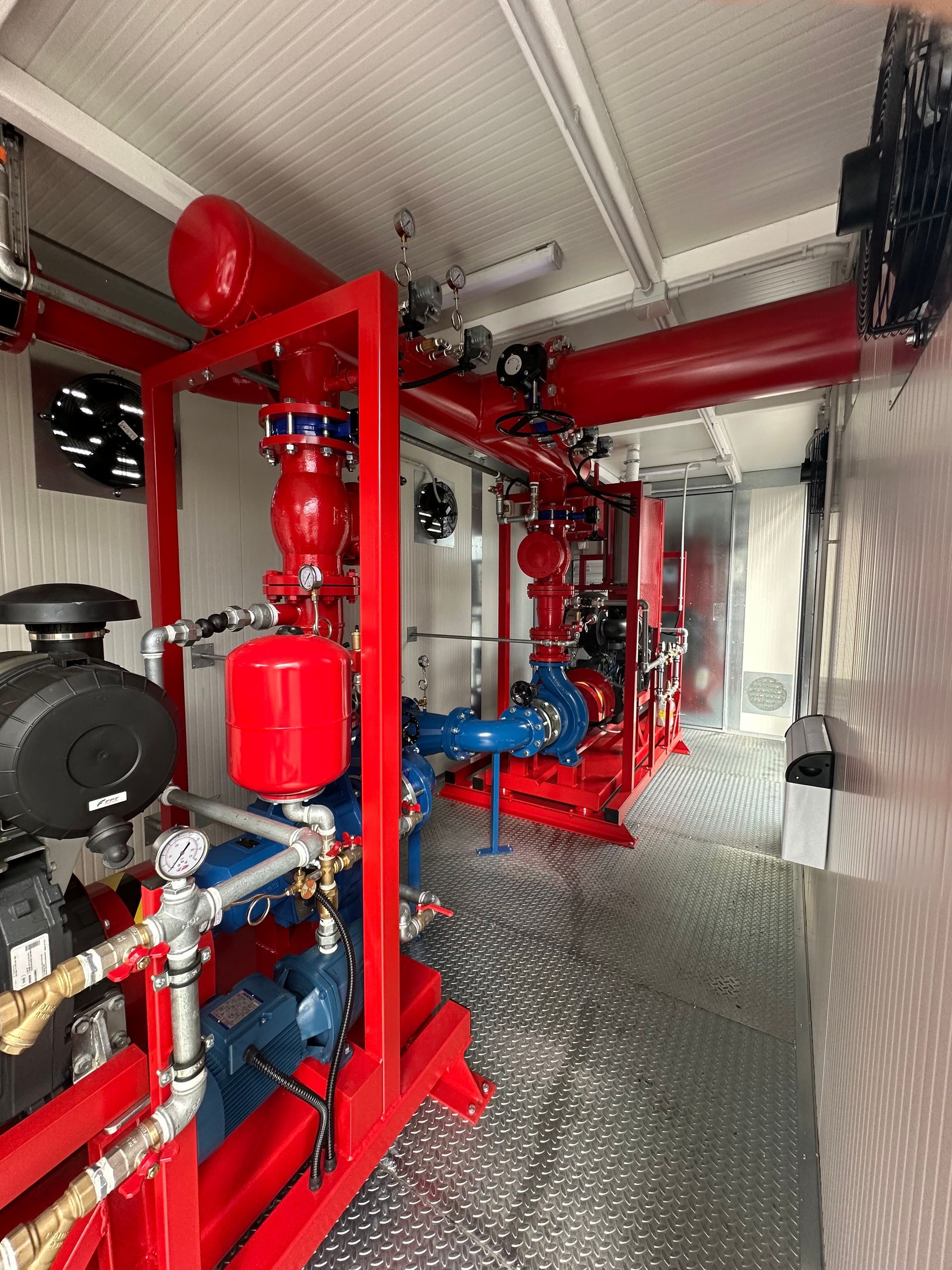

Nel caso di gruppi antincendio con motori diesel, sia a raffreddamento ad aria diretta che a liquido con radiatore, è prevista un’estrazione forzata, dimensionata in funzione della potenza del motore, abbinata a una griglia di ingresso aria contrapposta con superficie minima pari a 0,15 m². Questo garantisce il corretto ricambio d’aria e il mantenimento delle condizioni ambientali richieste.

serbatoio gasolio e scarico fumi

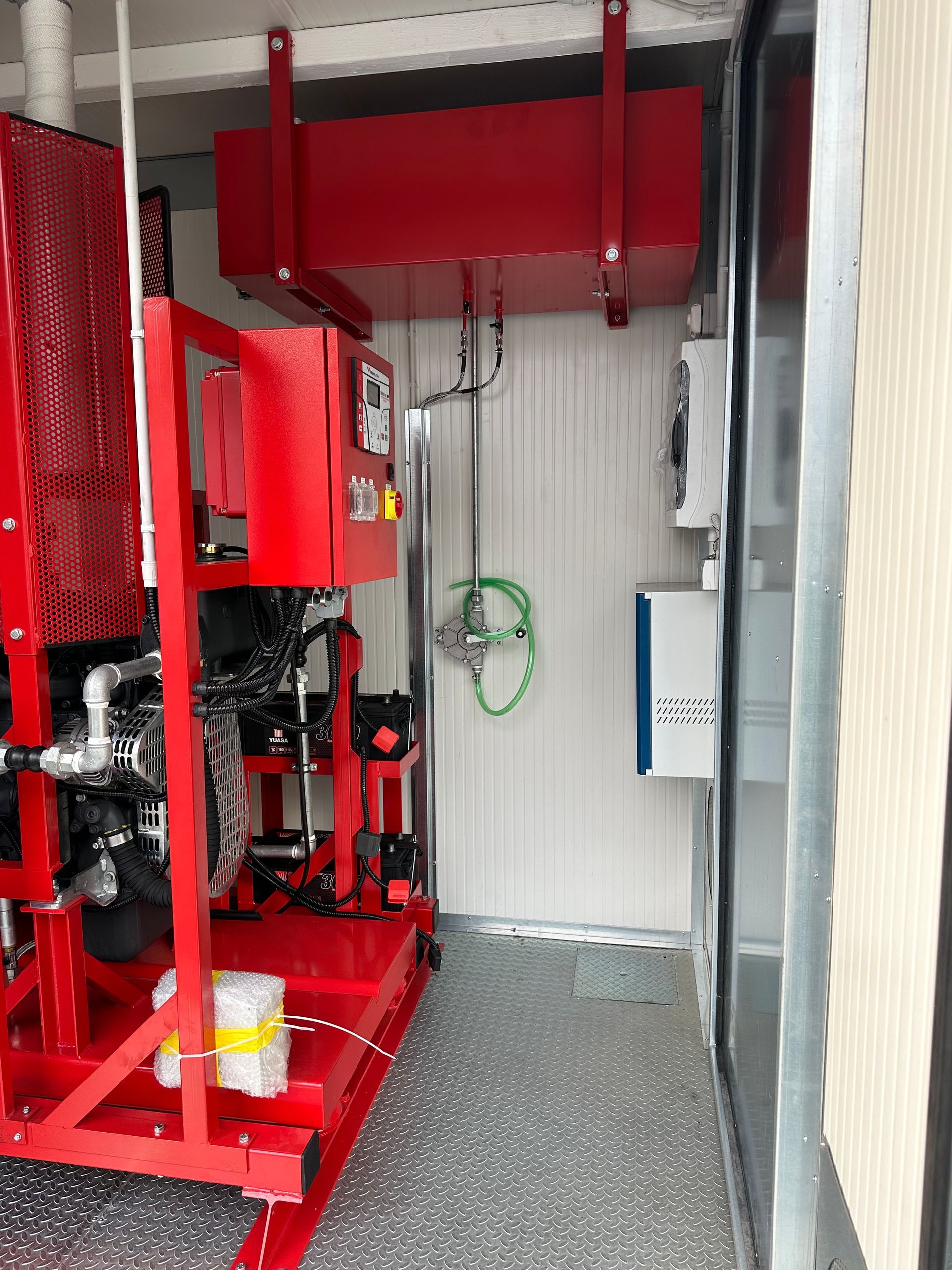

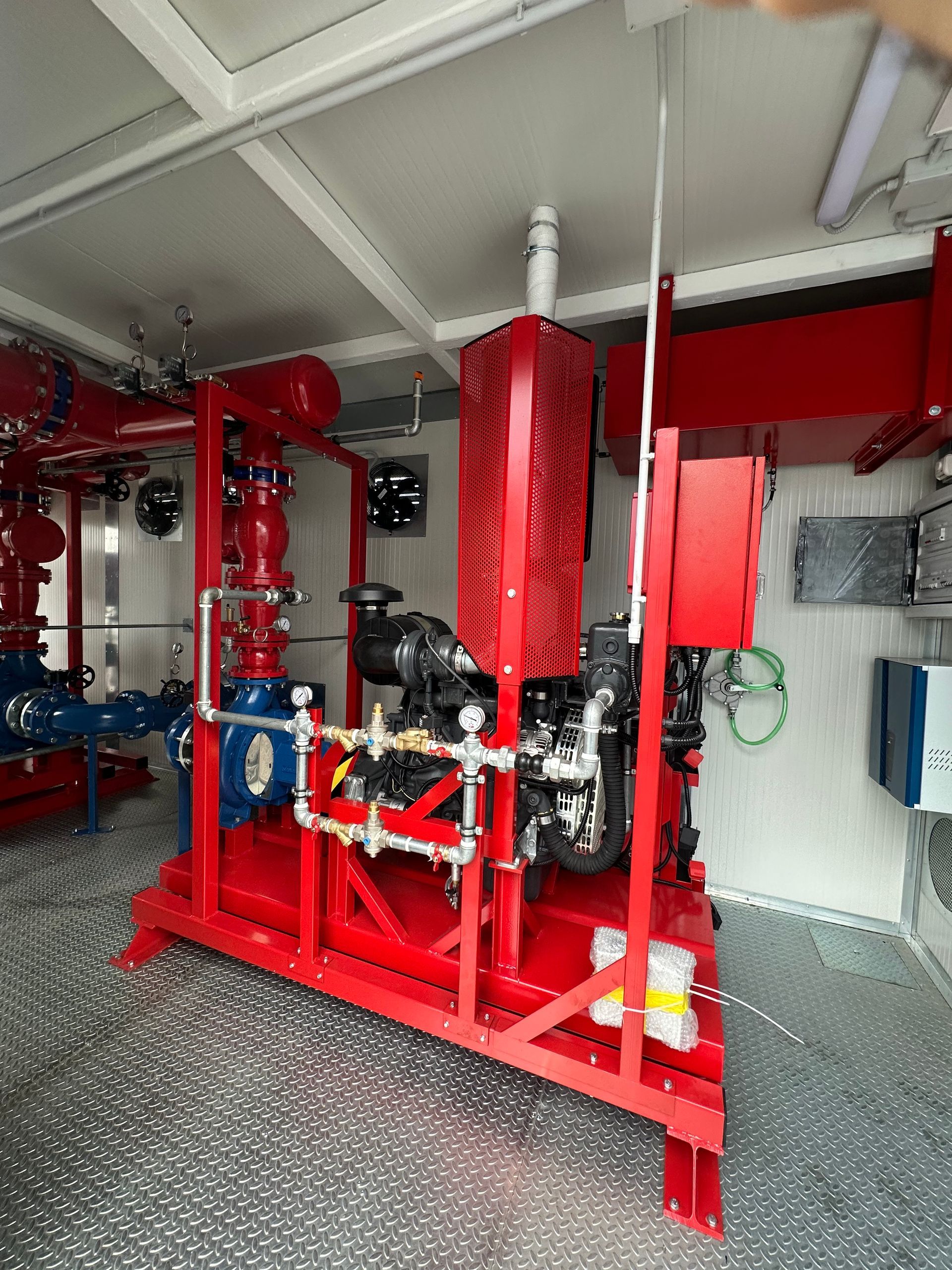

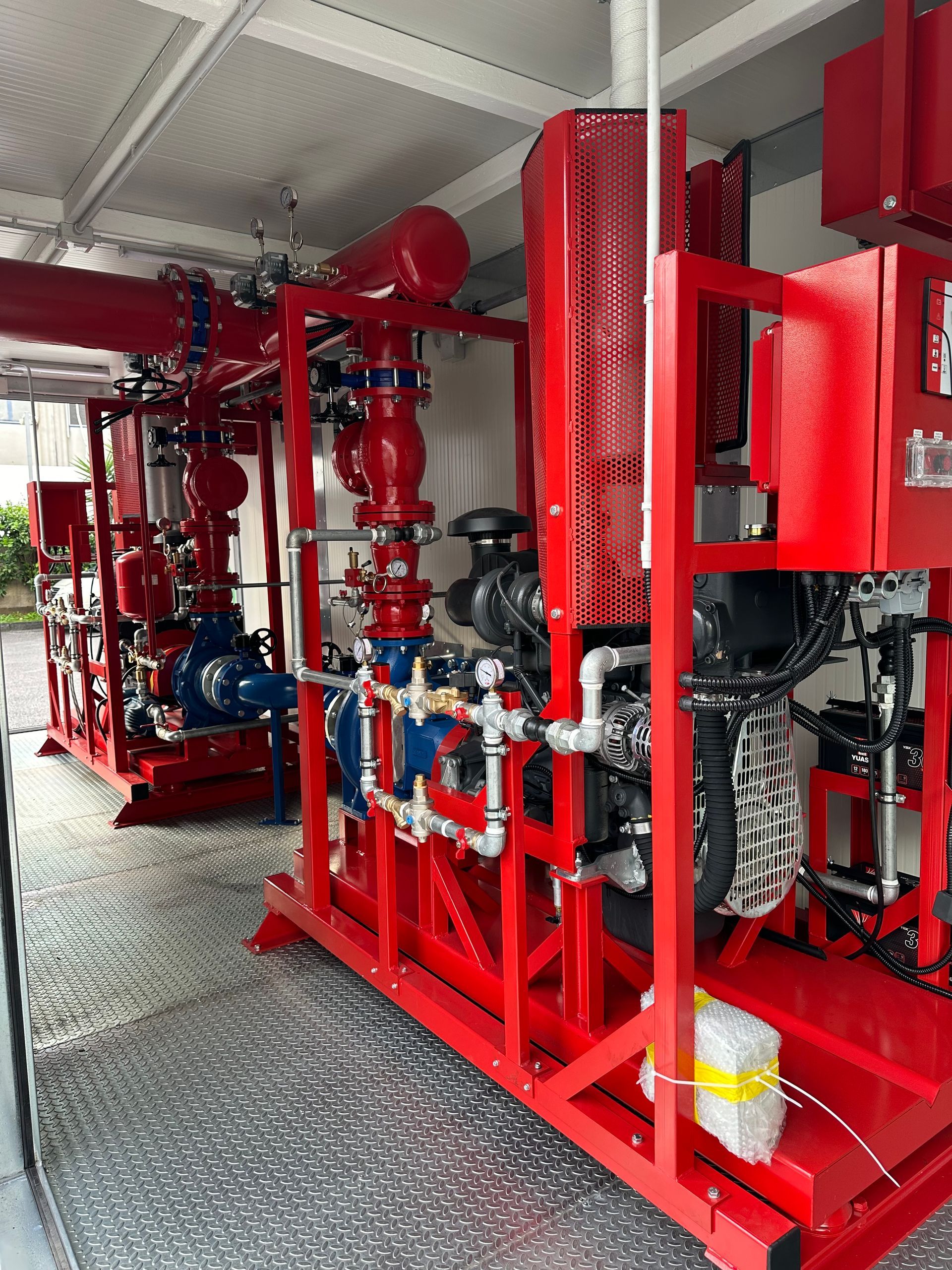

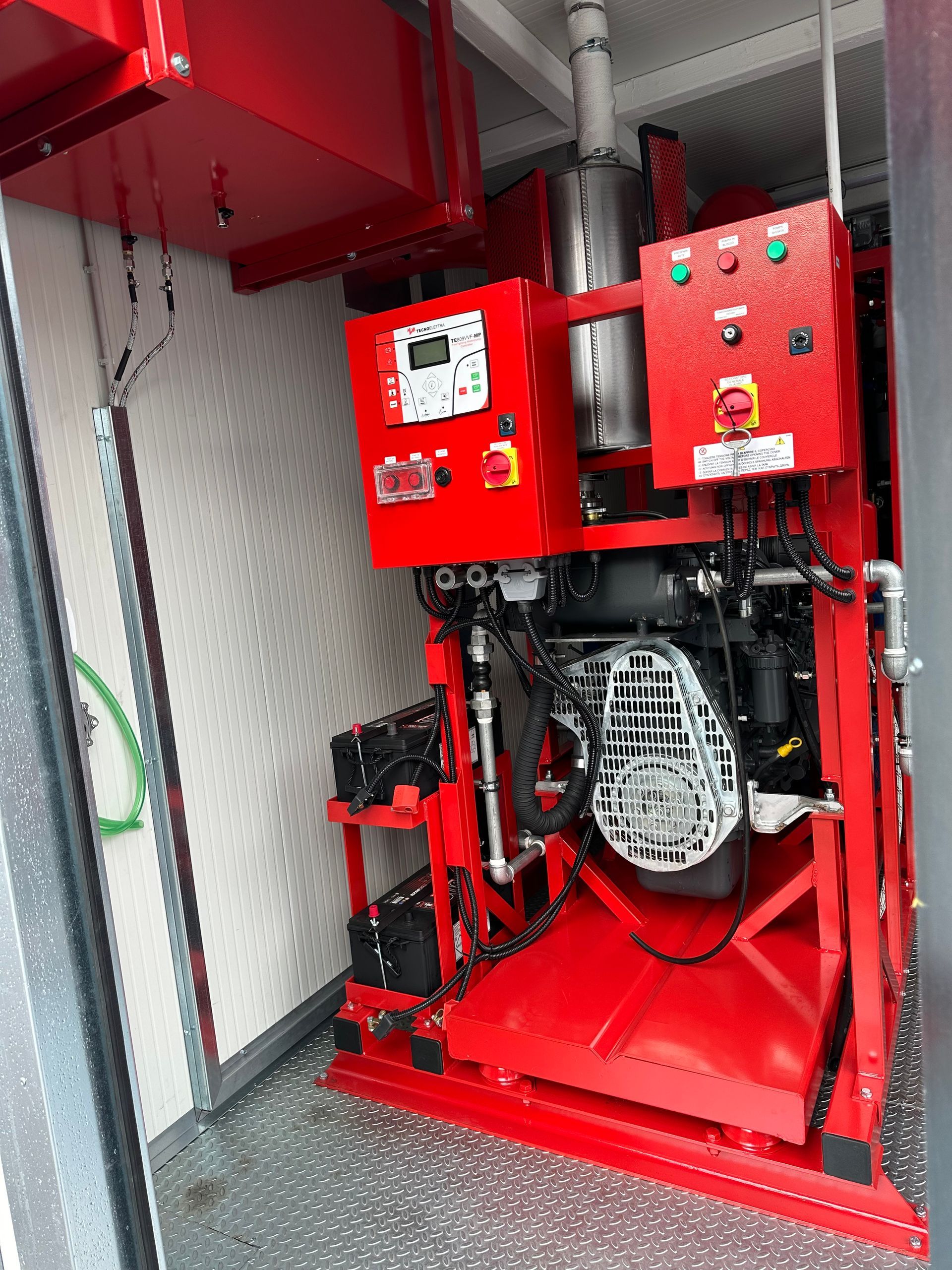

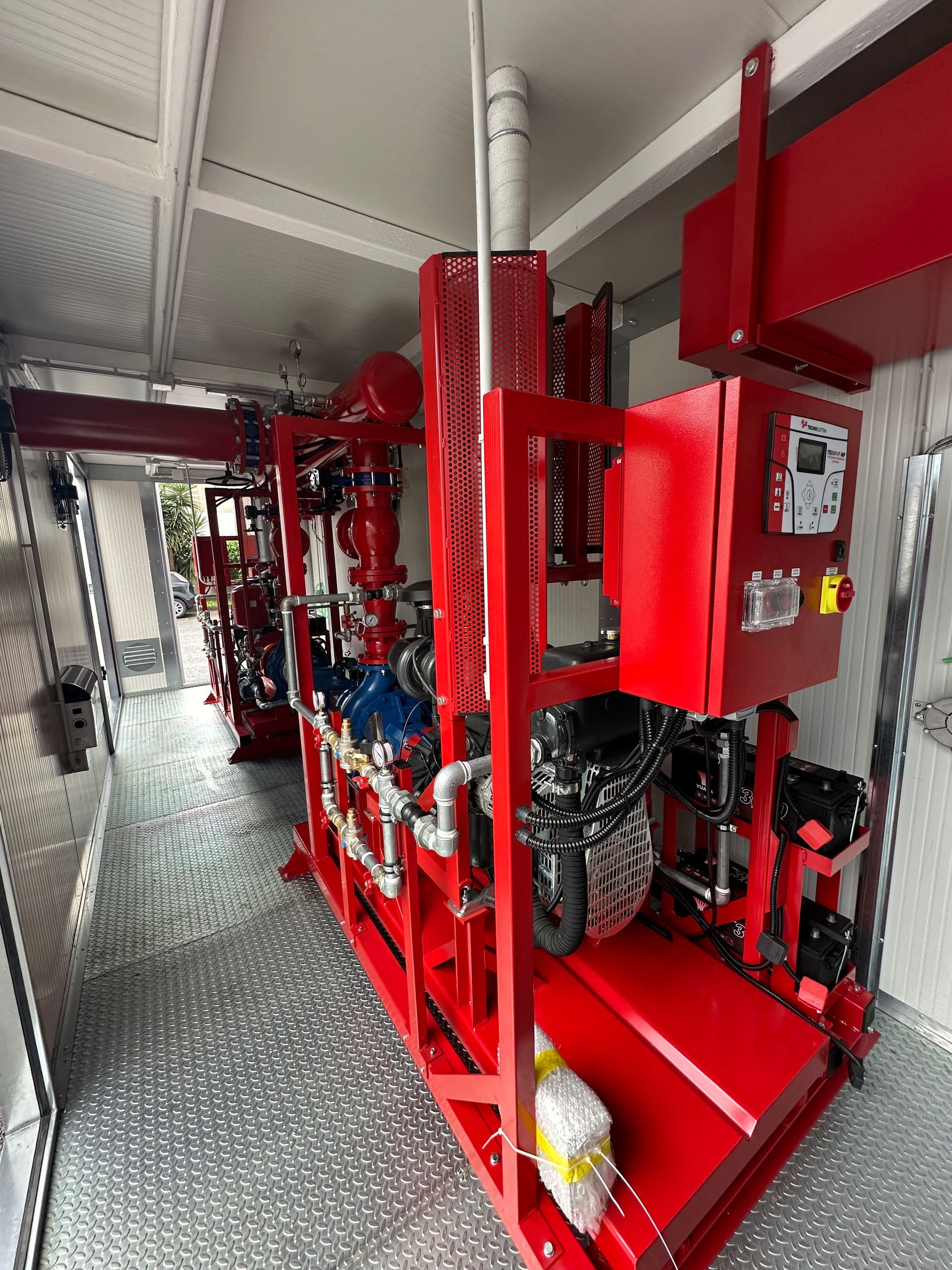

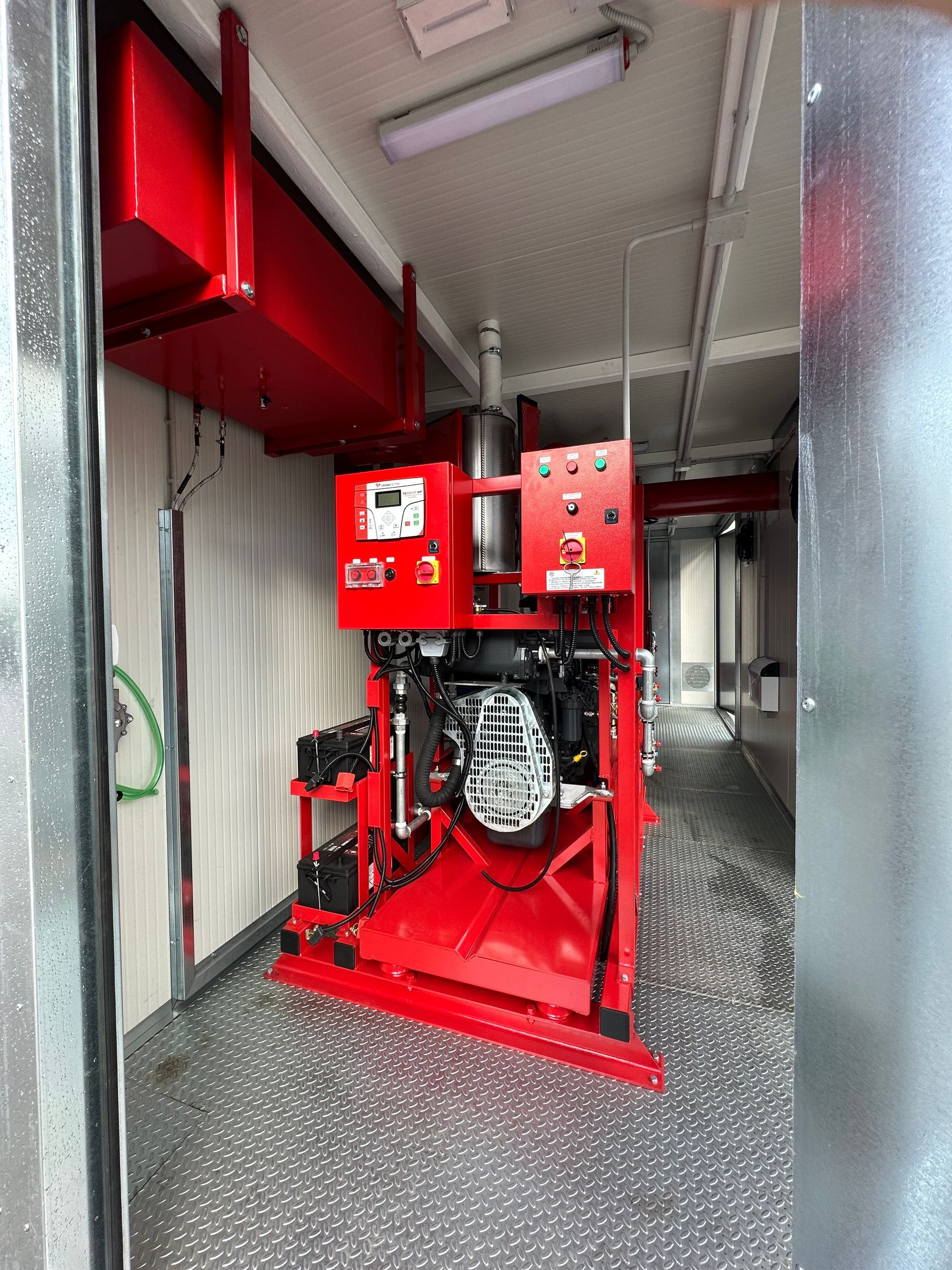

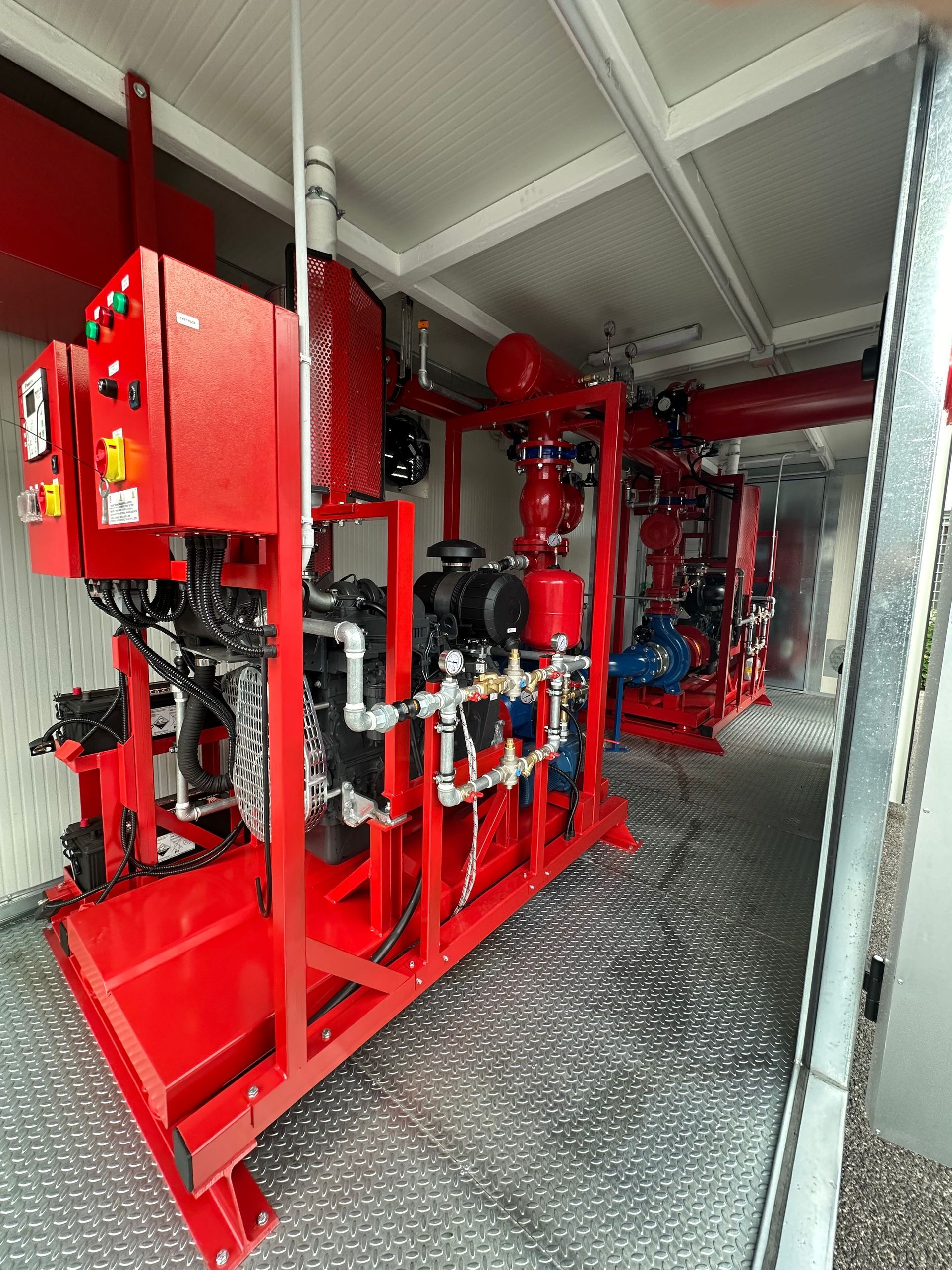

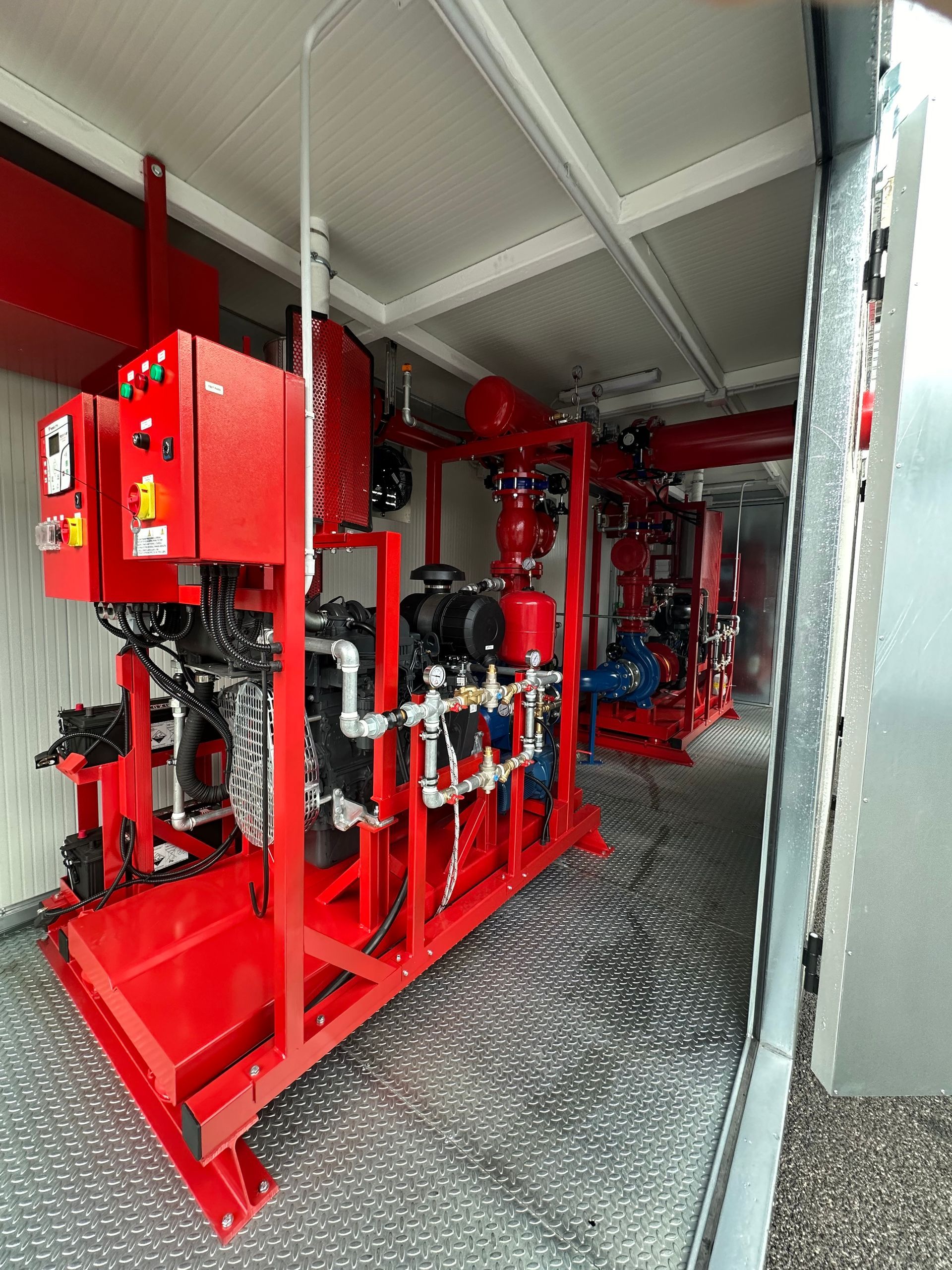

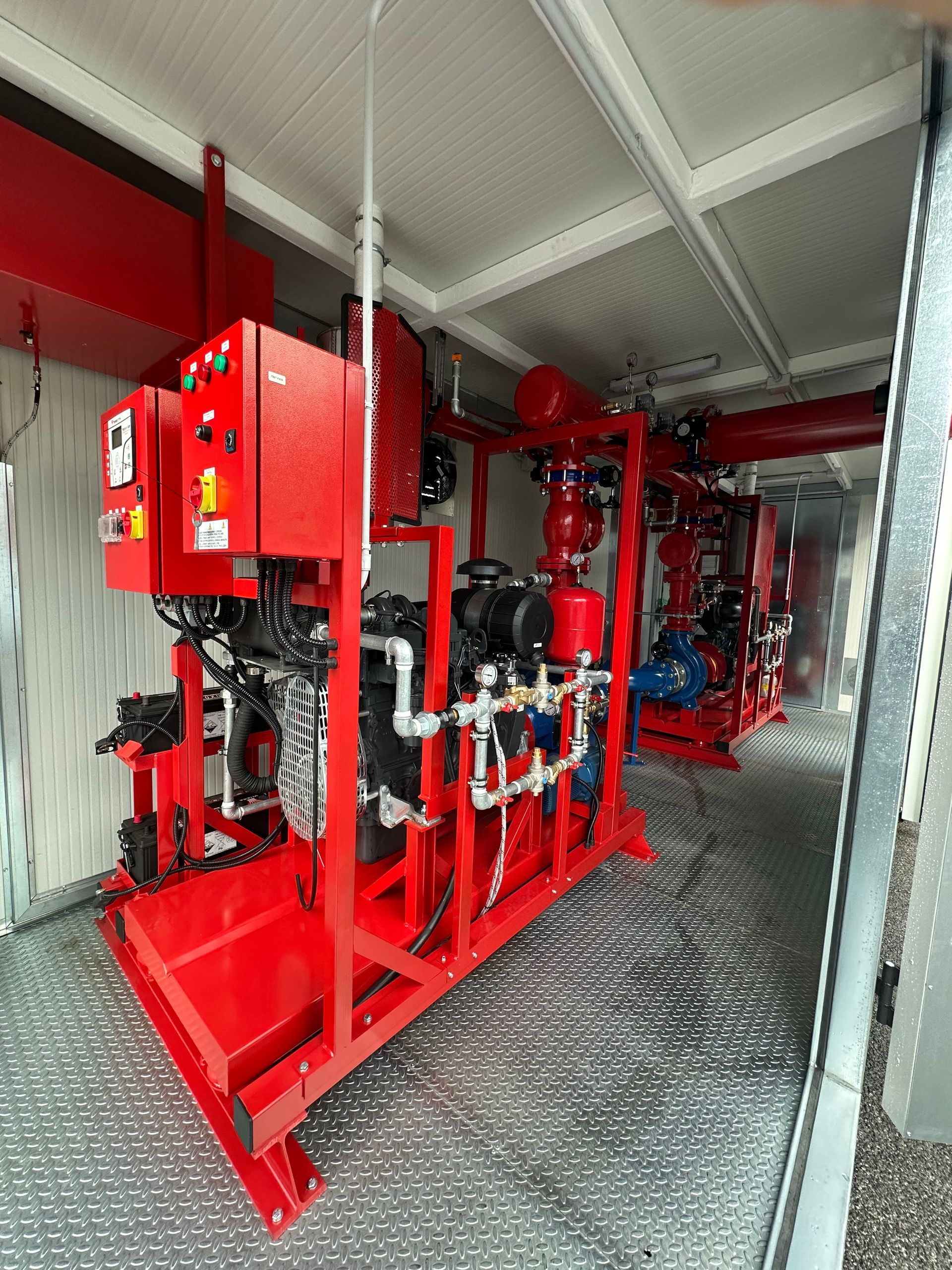

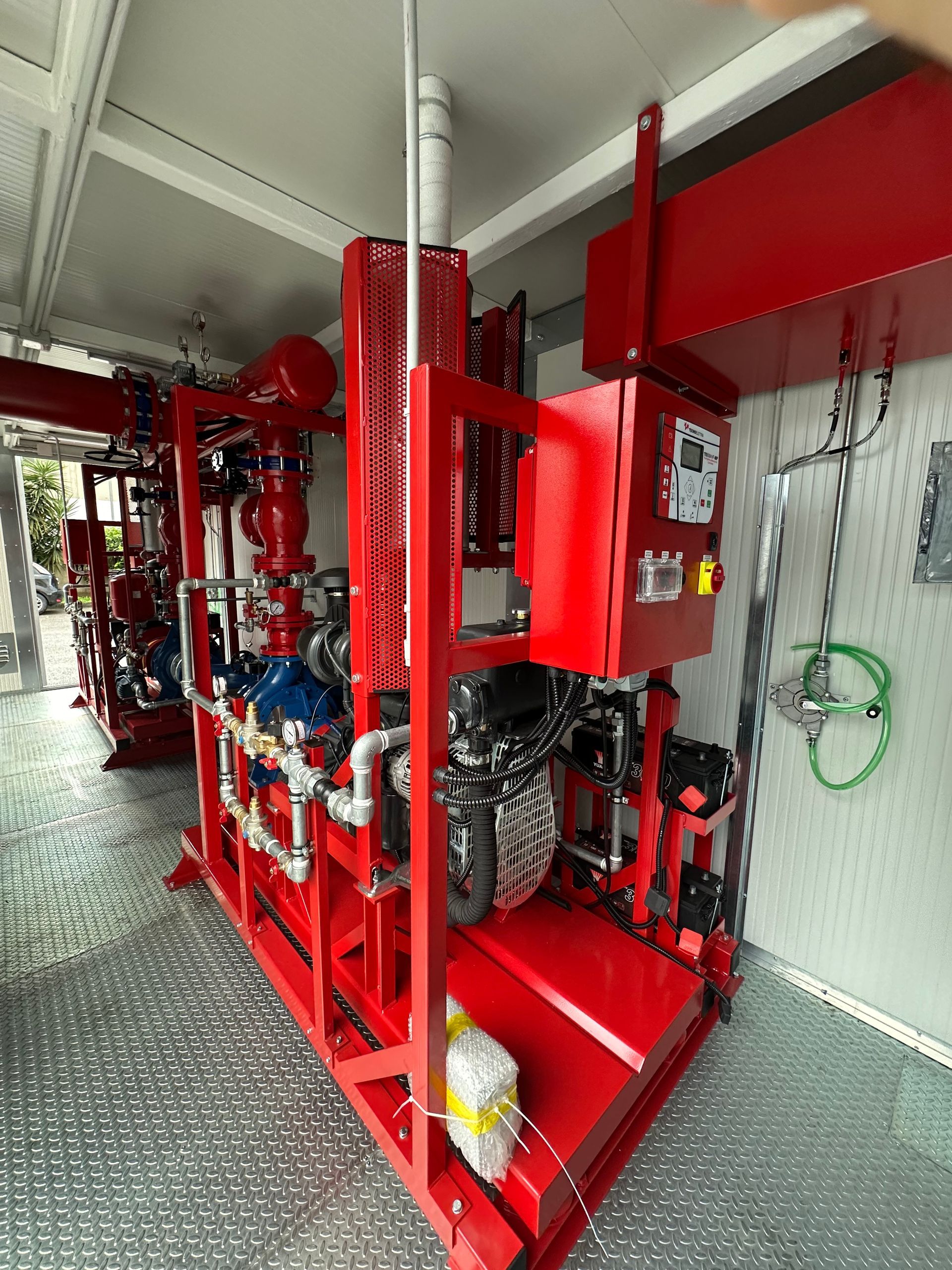

Per i gruppi antincendio equipaggiati con motopompa diesel, i serbatoi di gasolio sono installati su supporti dedicati, solidamente ancorati alla struttura del locale. I serbatoi sono completamente ispezionabili per le operazioni di pulizia periodica e dotati di sistemi di contenimento atti a prevenire eventuali fuoriuscite di combustibile in caso di danneggiamento.

Ogni serbatoio è completo di tubo di sfiato convogliato all’esterno, mentre le marmitte, realizzate in materiale di classe A1, sono dotate di tubazioni per il corretto convogliamento dei fumi all’esterno del locale.

IMPIANTI ELETTRICI E DOTAZIONI DI SICUREZZA

Gli impianti elettrici e di illuminazione del locale tecnico sono realizzati a regola d’arte, in conformità alle norme UNI EN 12845, UNI EN 12646-1 e UNI 1838, utilizzando materiali antifiamma idonei anche in assenza di protezione sprinkler.

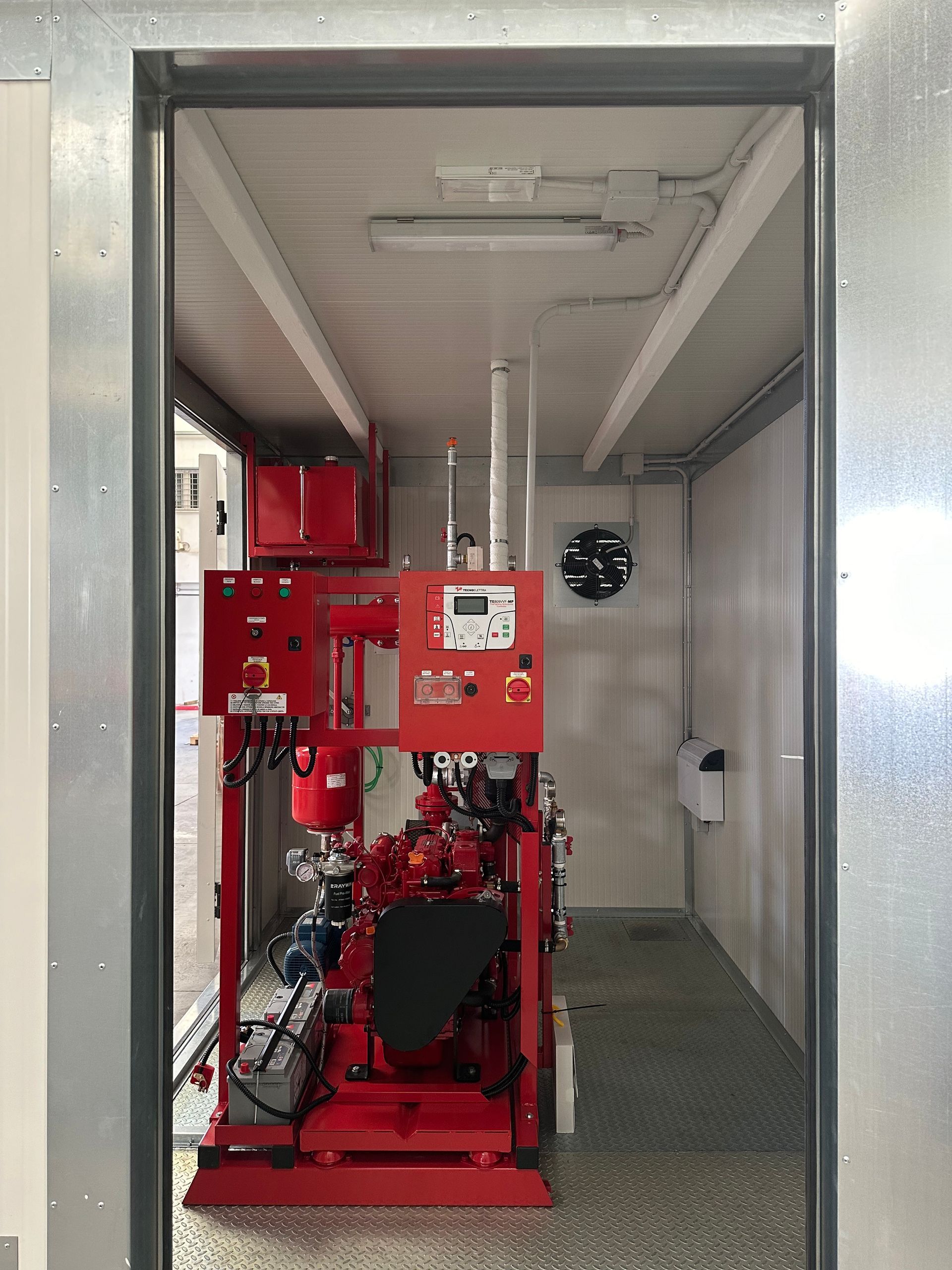

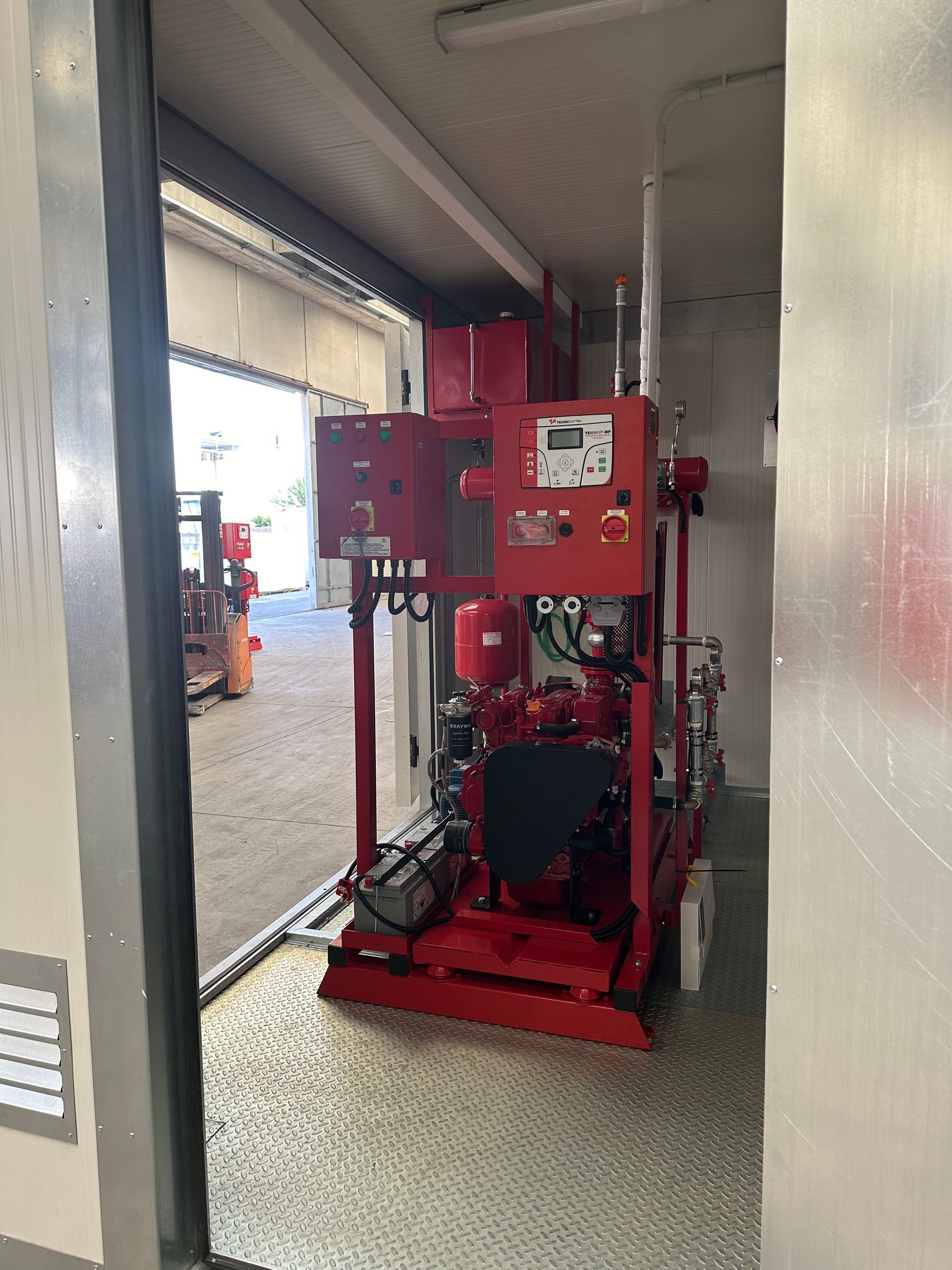

L’alimentazione dell’elettropompa principale è prevista diretta e senza interruzioni, mentre una seconda linea dedicata alimenta il quadro degli ausiliari presenti nel locale. Il box è dotato di illuminazione ordinaria e di emergenza, in grado di garantire un livello minimo di 25 lux per tutta la durata di funzionamento del gruppo, con autonomia non inferiore a 60 minuti.

Il locale è inoltre equipaggiato con estintori portatili, con classe minima 34A 144BC; per gruppi con potenza superiore a 40 kW è previsto anche un estintore a CO₂ classe 113B. Nei climi particolarmente rigidi può essere installato un sistema di riscaldamento elettrico antigelo, mentre le aerazioni forzate consentono di mantenere l’umidità interna entro l’80%.

Su richiesta è possibile personalizzare il locale tecnico con la realizzazione dei fori sulle pareti per il passaggio delle tubazioni e con l’esecuzione degli attacchi idraulici verso l’impianto esistente.

Infine, come previsto dalla UNI 10779 – punto A.1.6, quando il locale tecnico protegge ambienti con livello di pericolosità superiore al 2 o in presenza di motopompa diesel, è installata una protezione sprinkler interna con flussostato di rilevamento, conforme alla EN 12259-5, completa di circuito di prova e scarico. Anche quando non obbligatoria, tale protezione può essere comunque integrata su richiesta.
