I Locali Tecnici e Norma UNI 11292 di A.F. Engineering

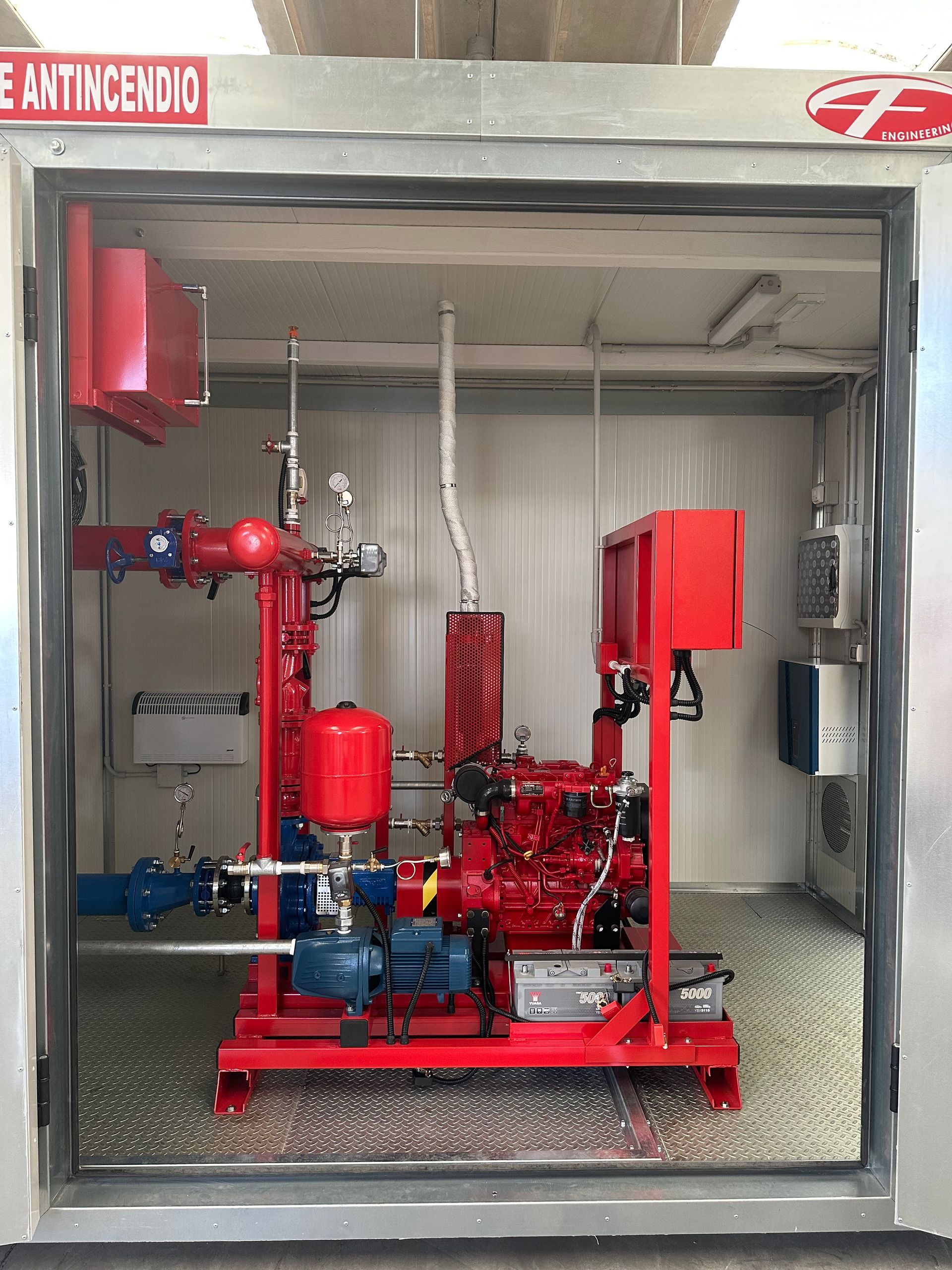

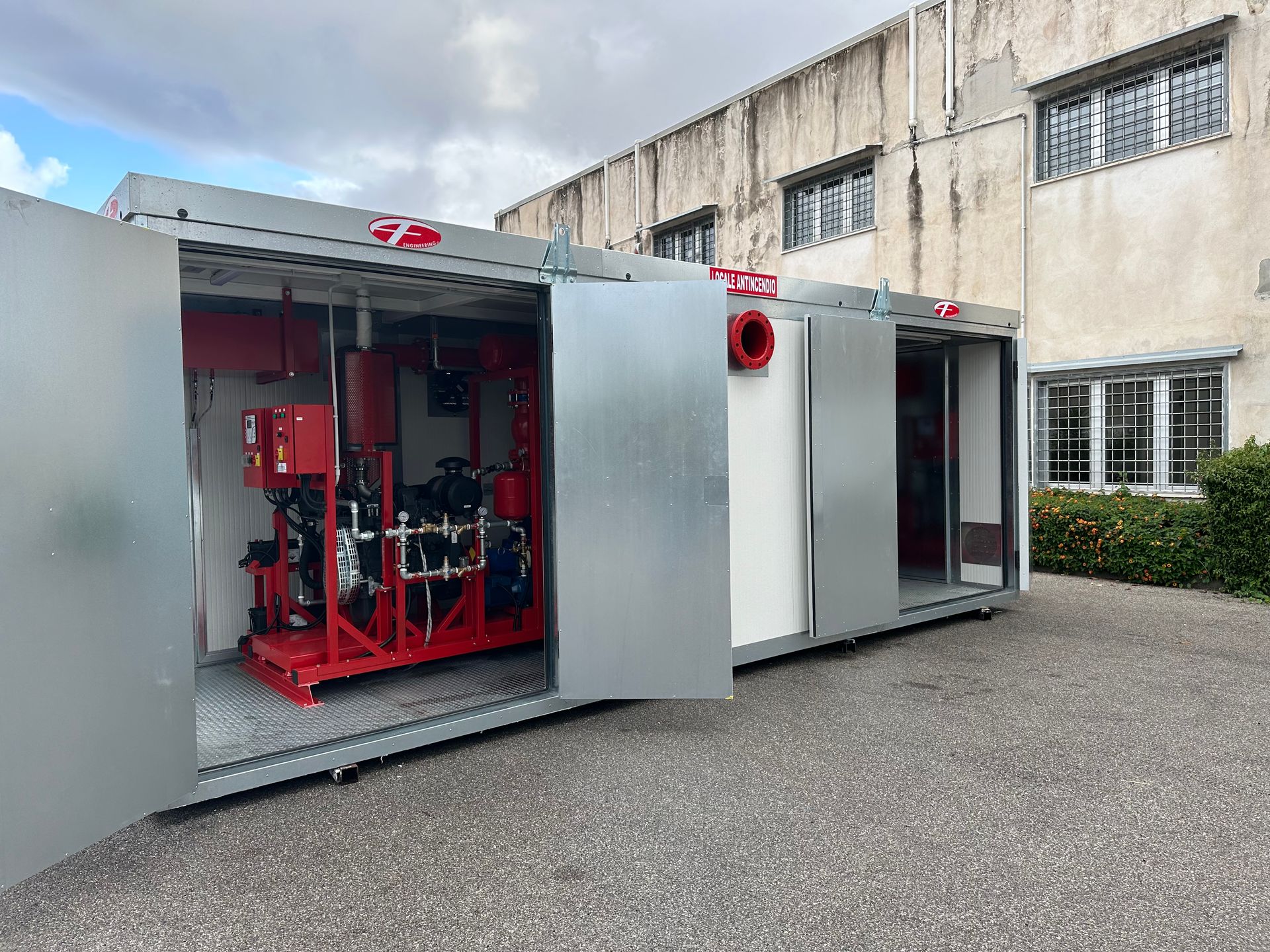

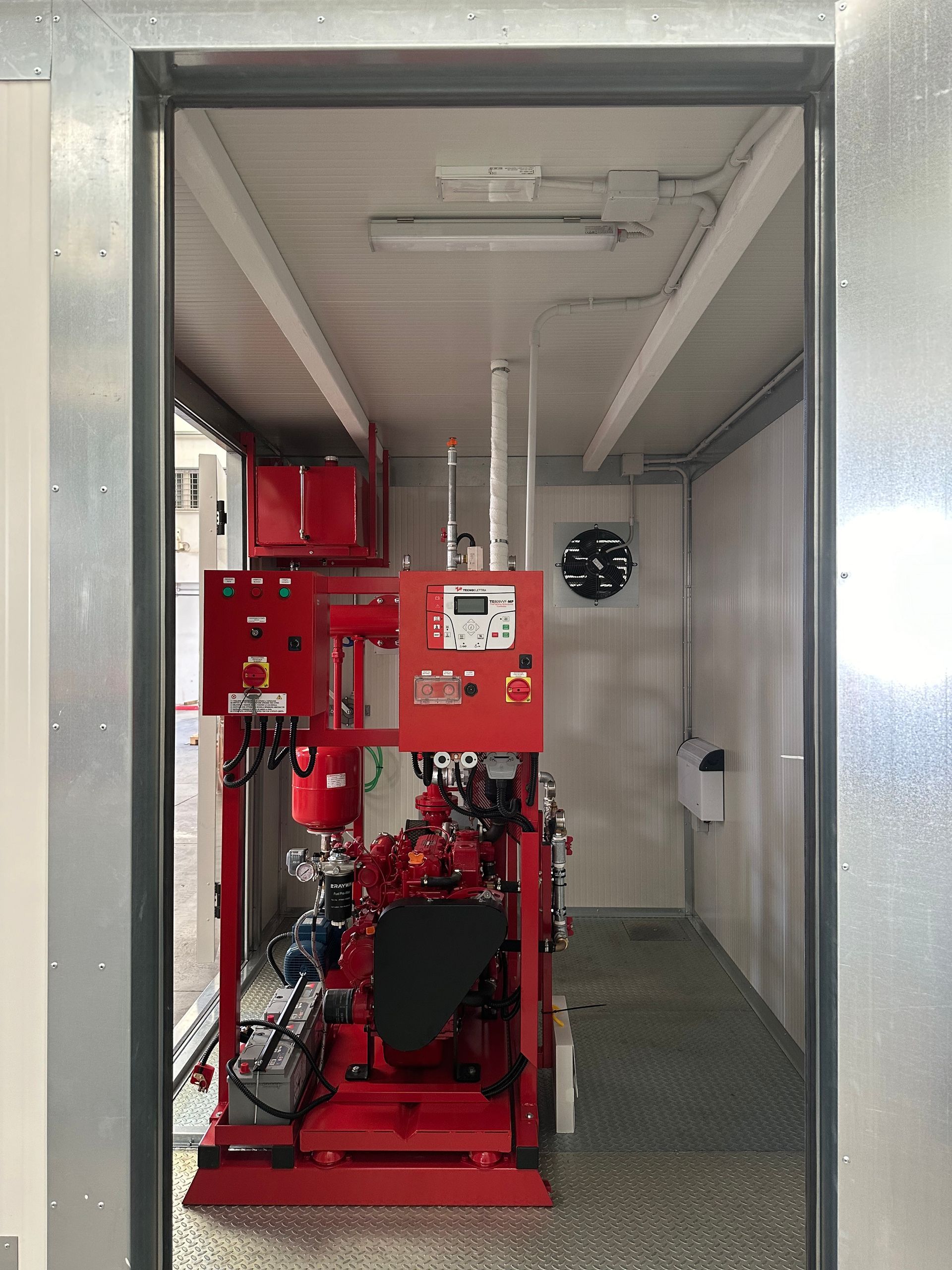

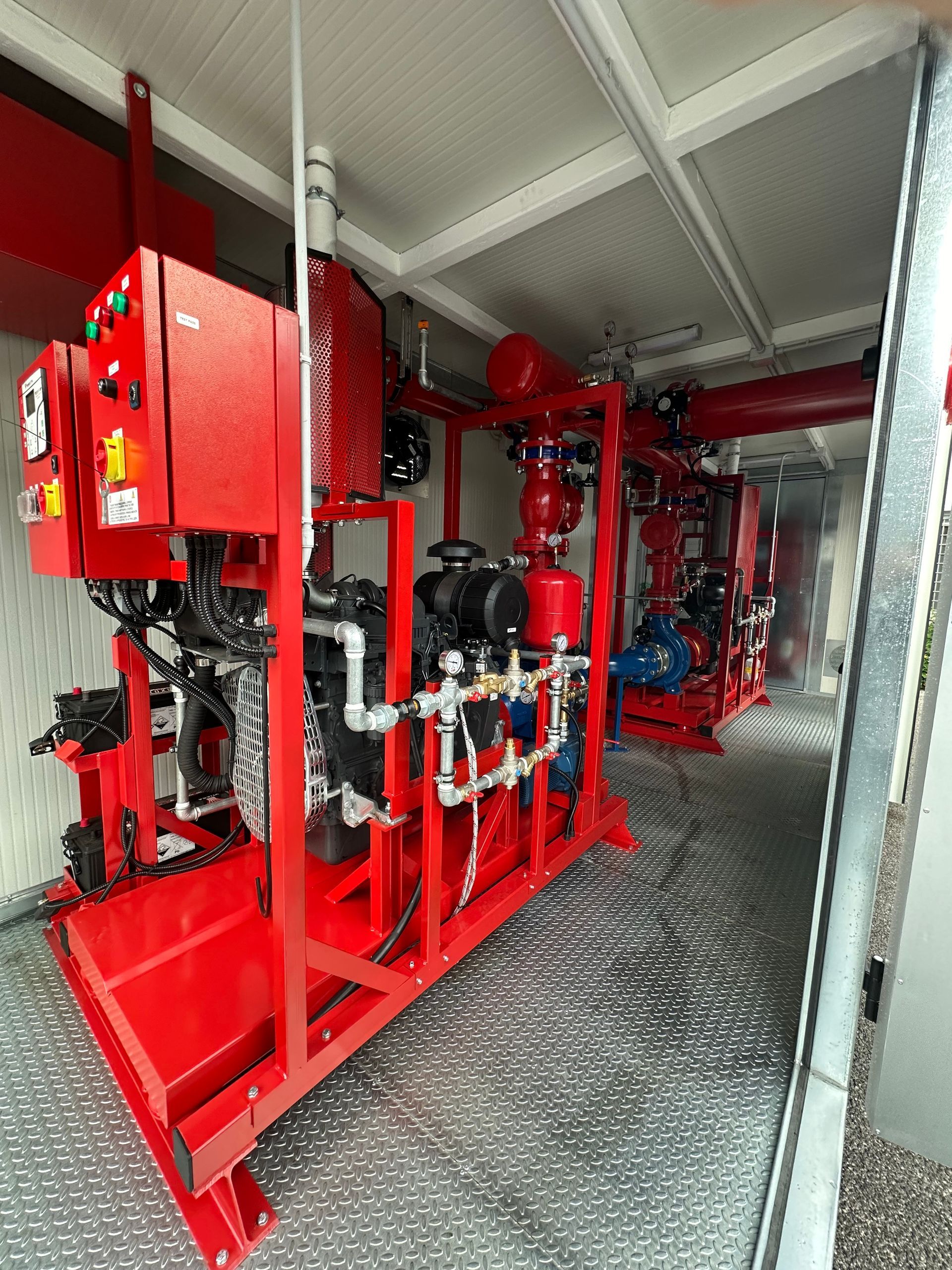

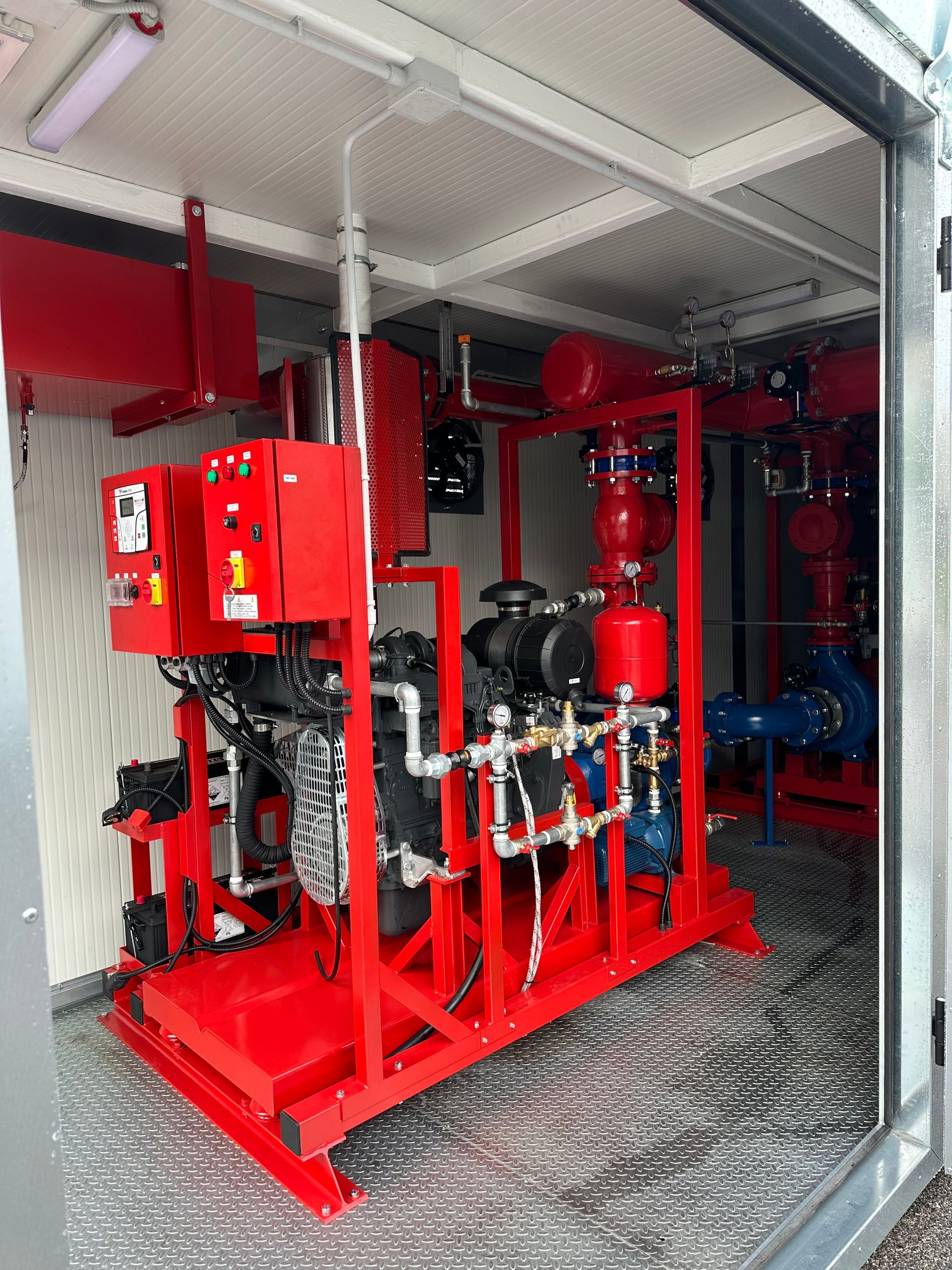

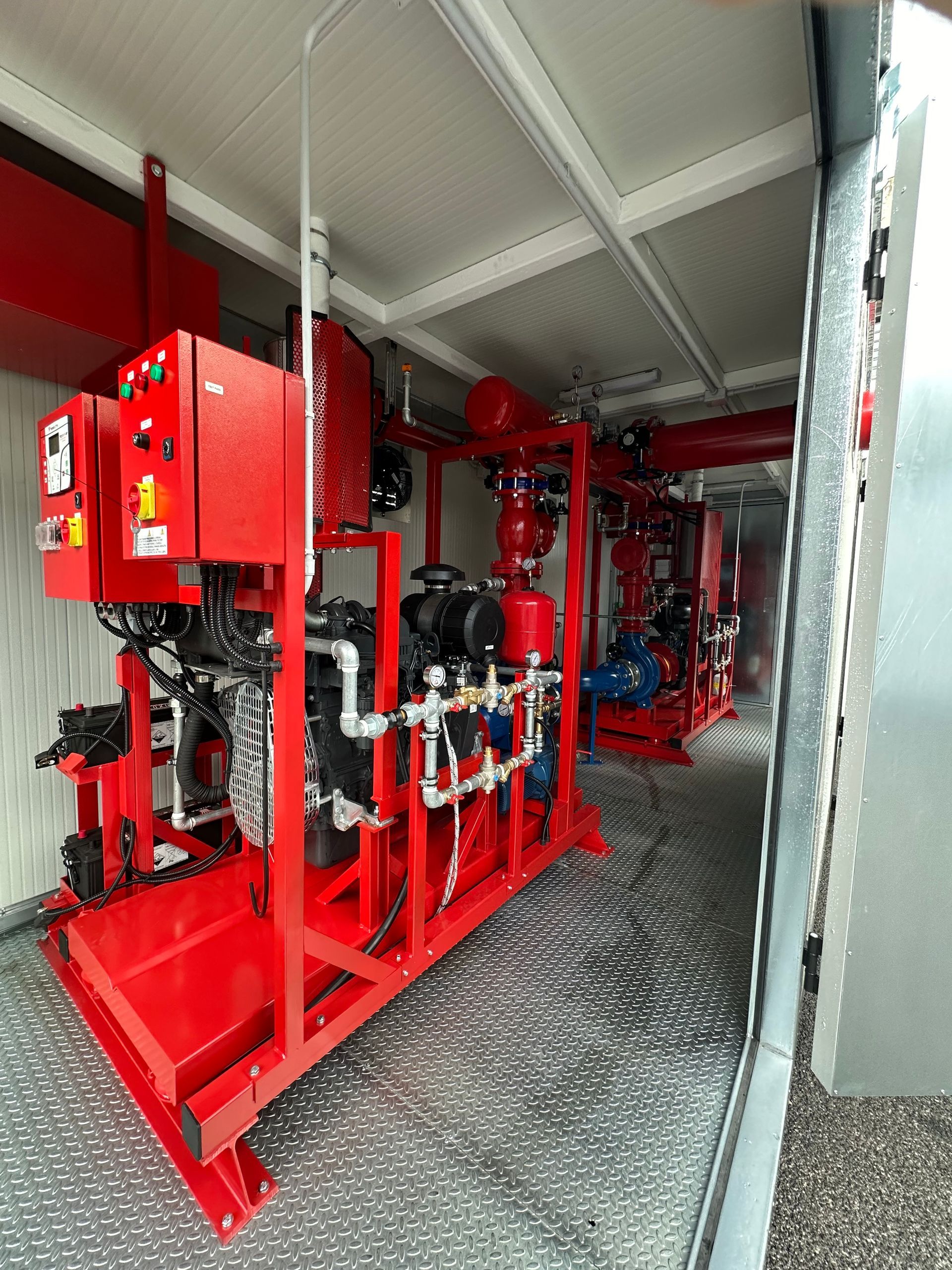

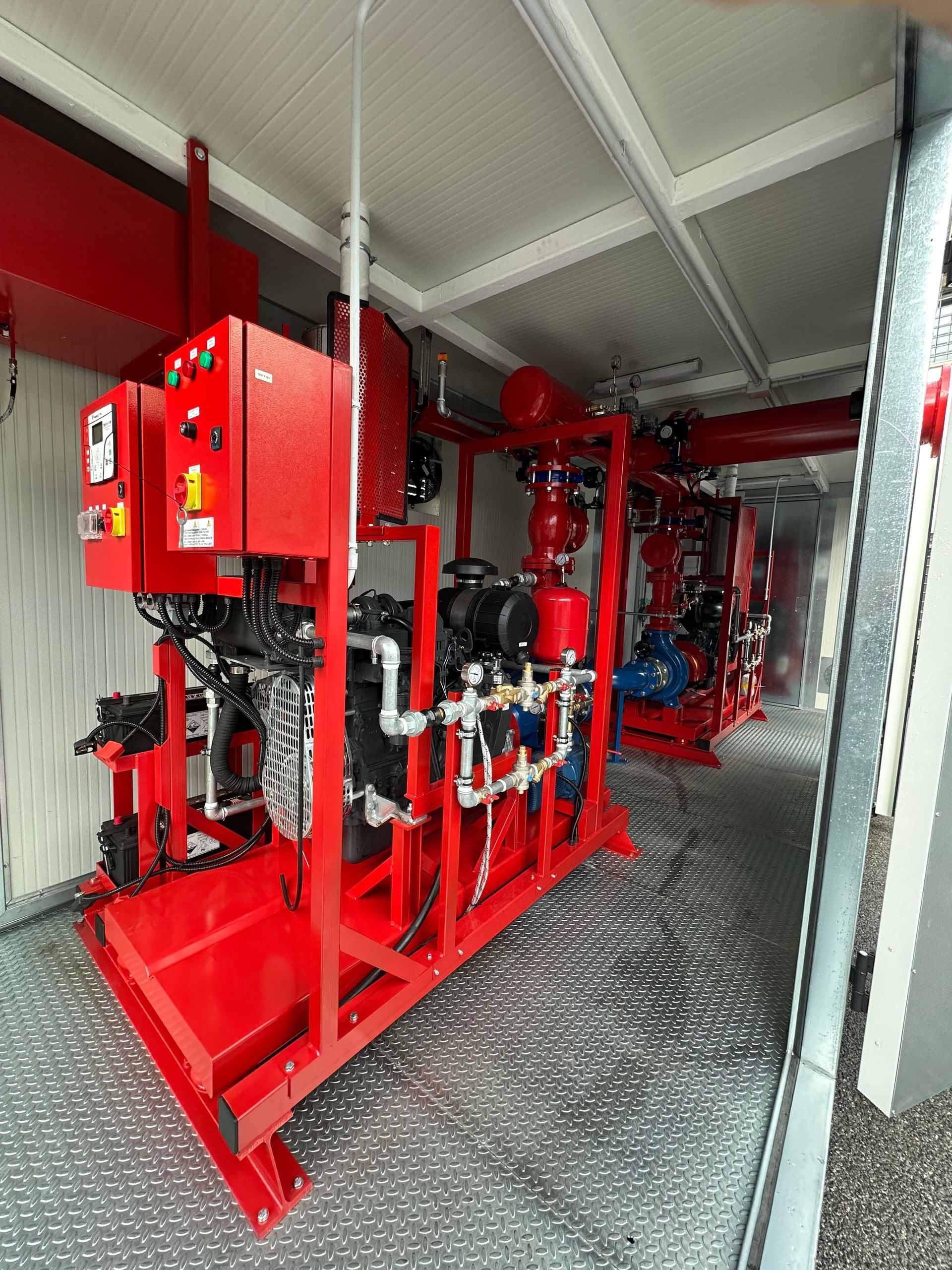

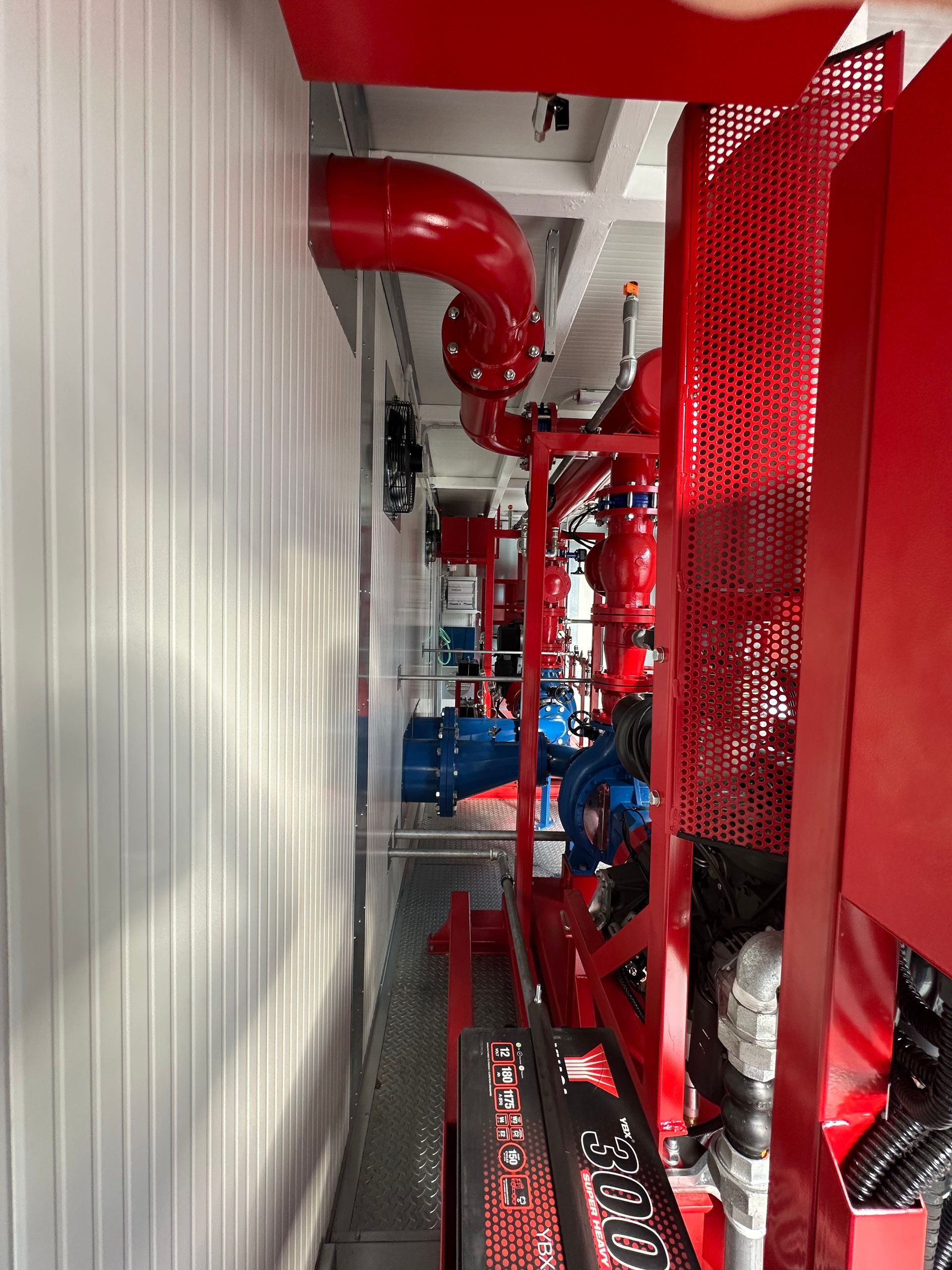

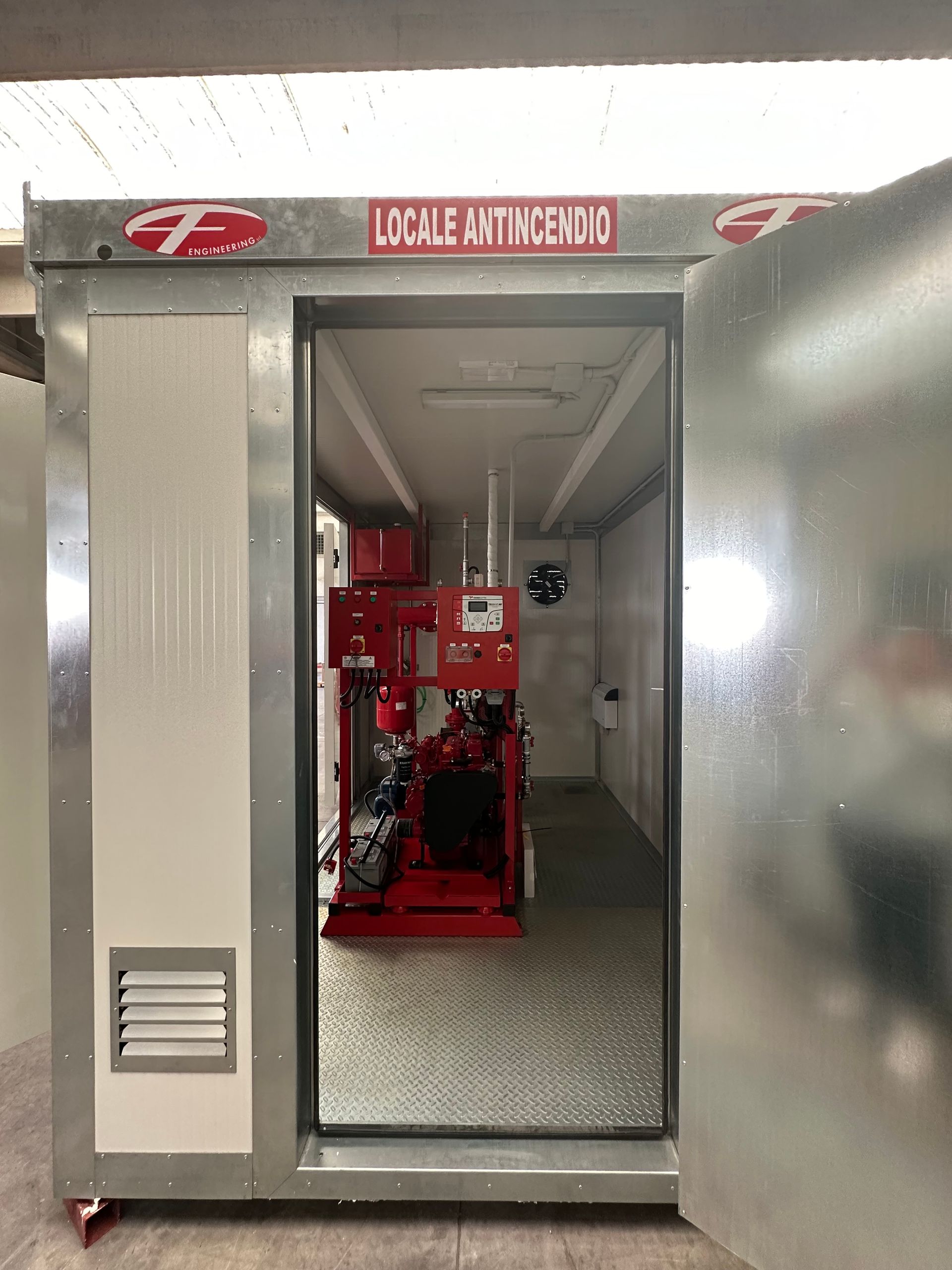

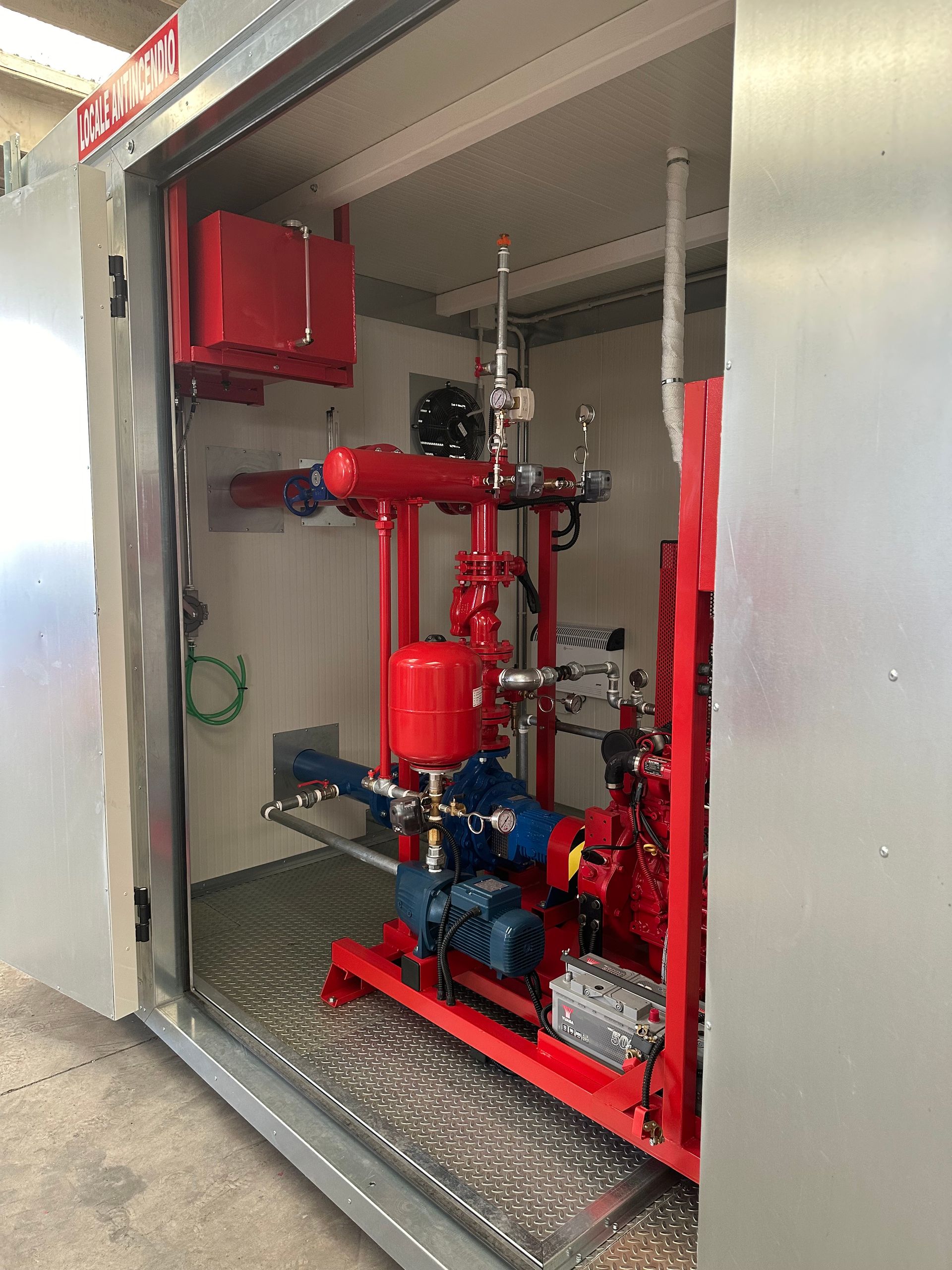

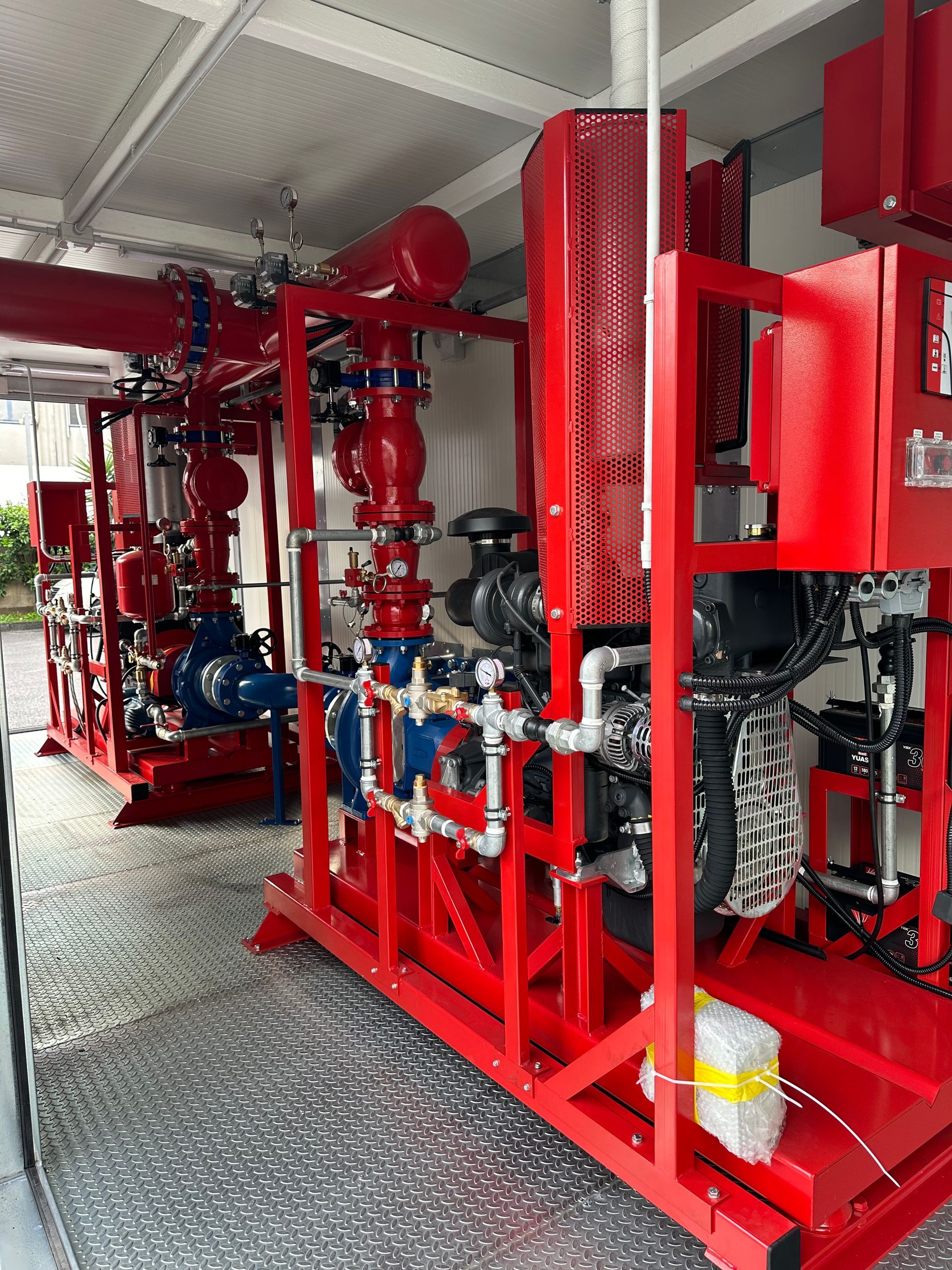

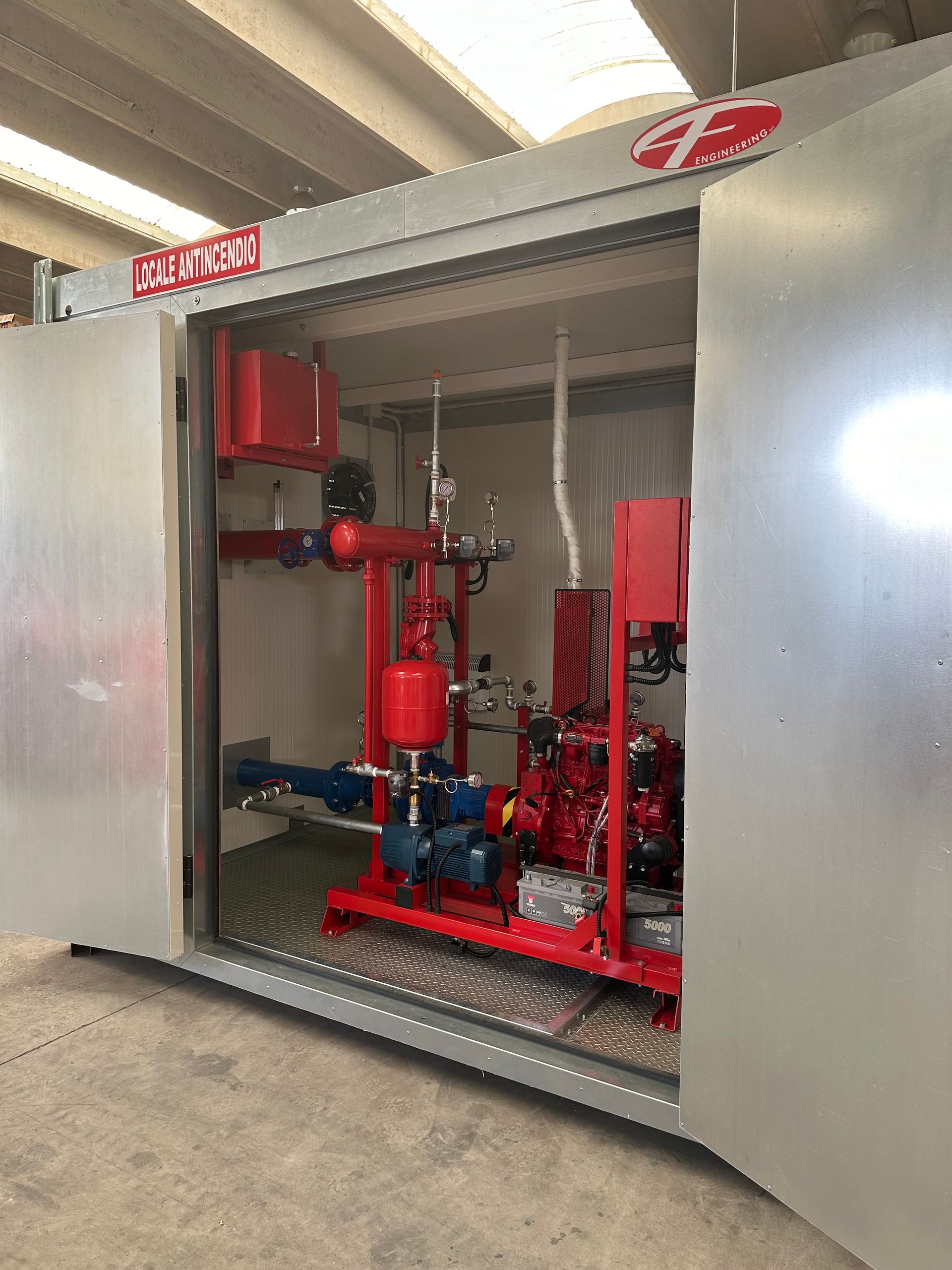

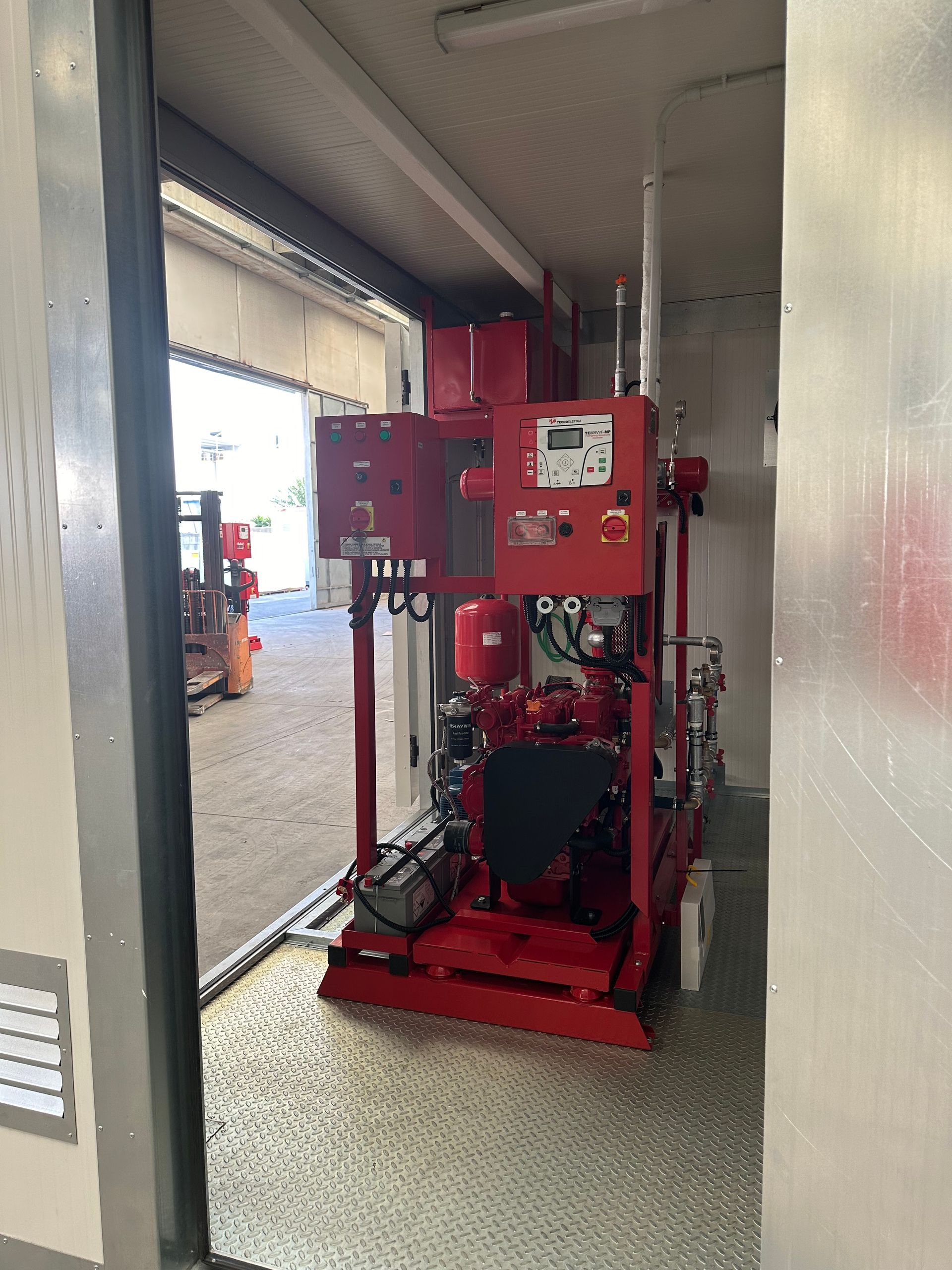

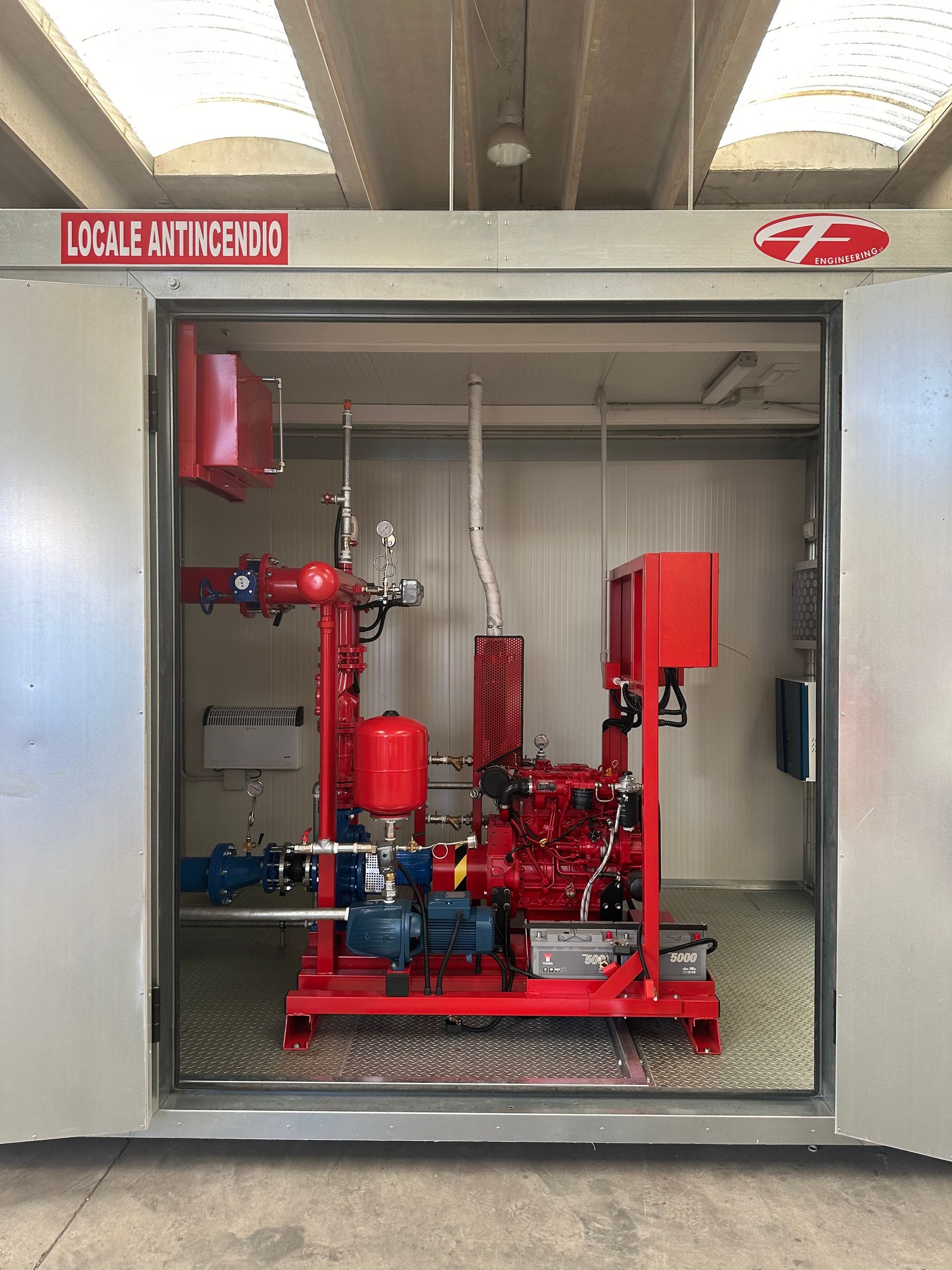

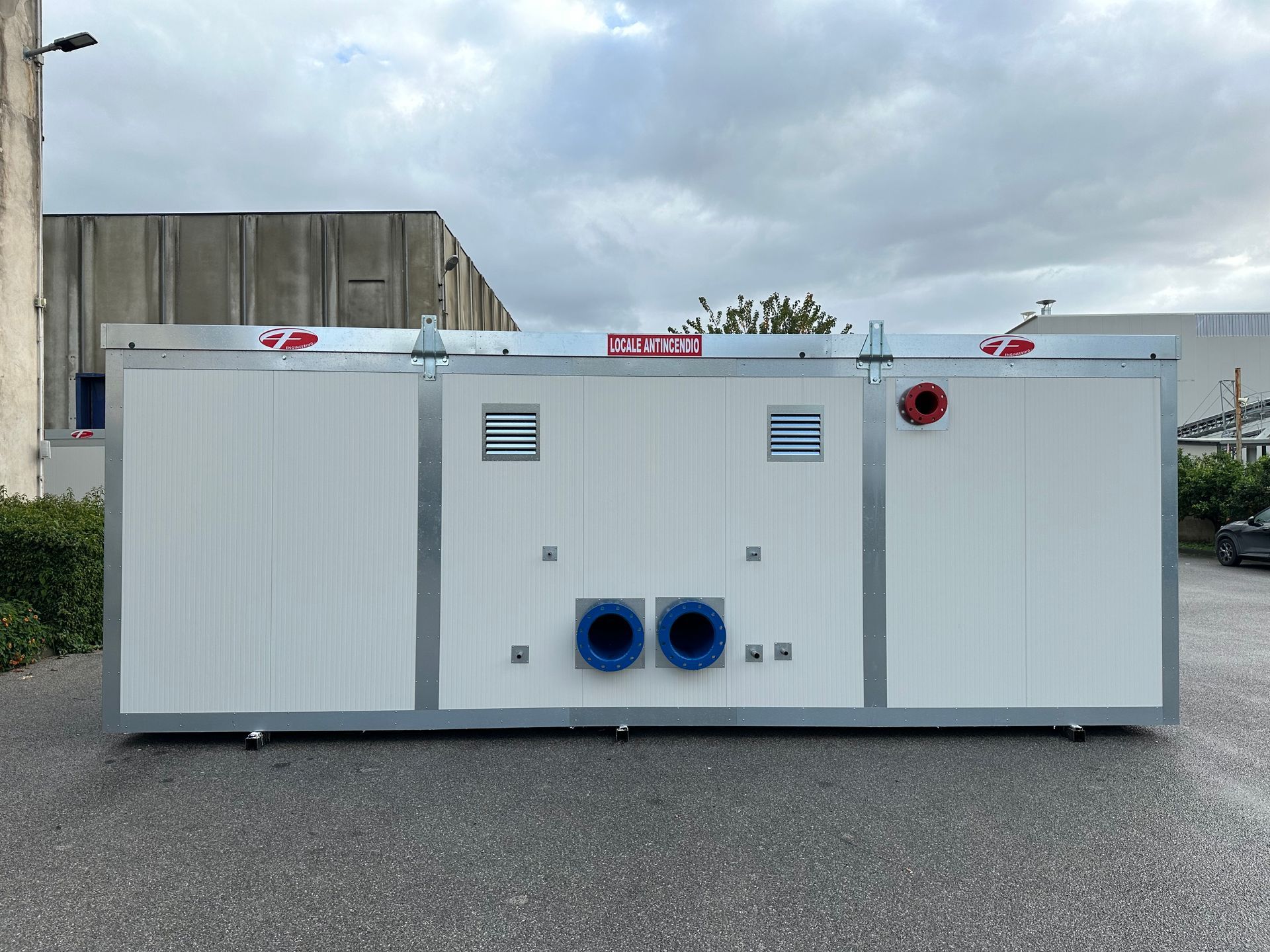

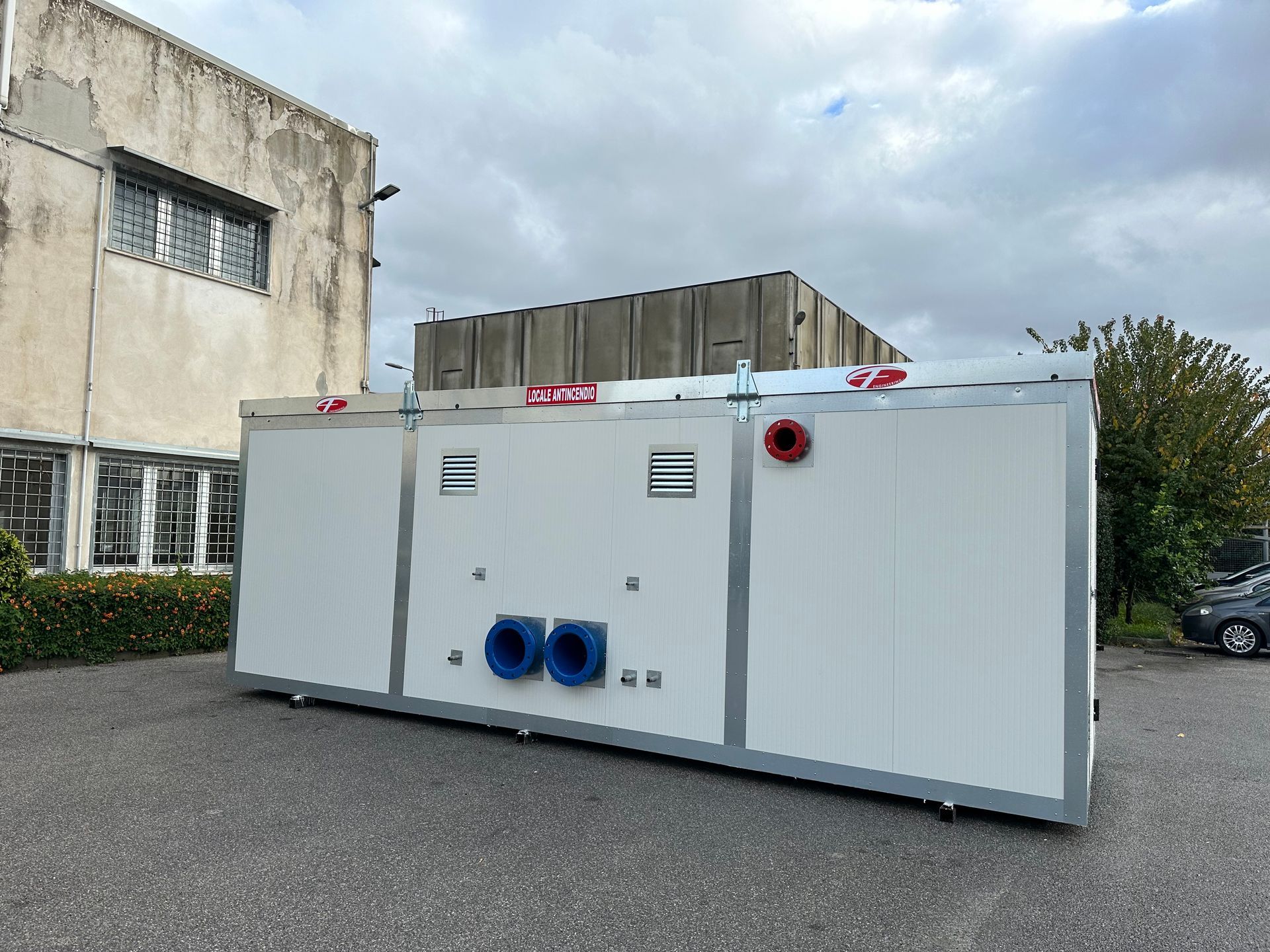

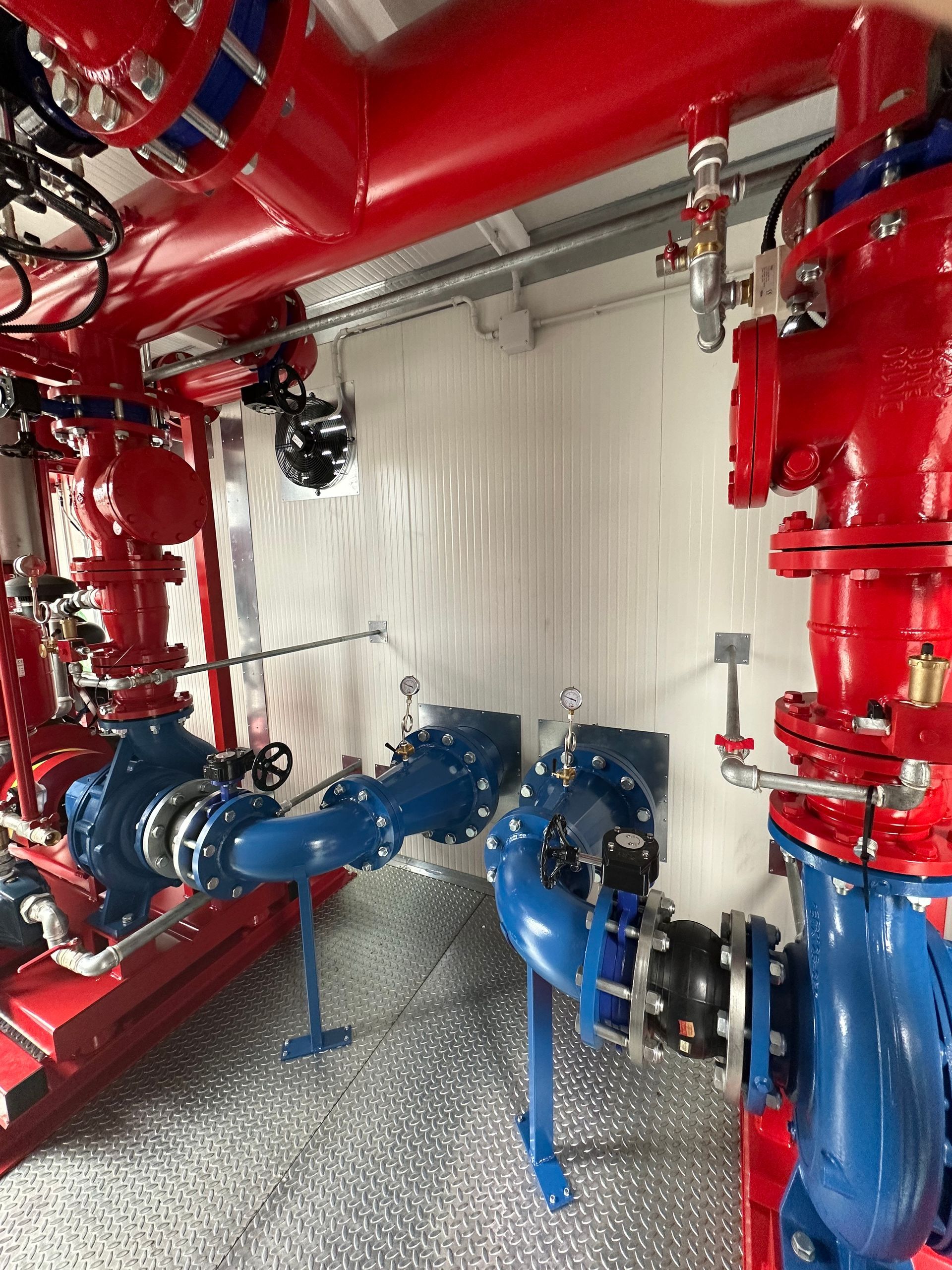

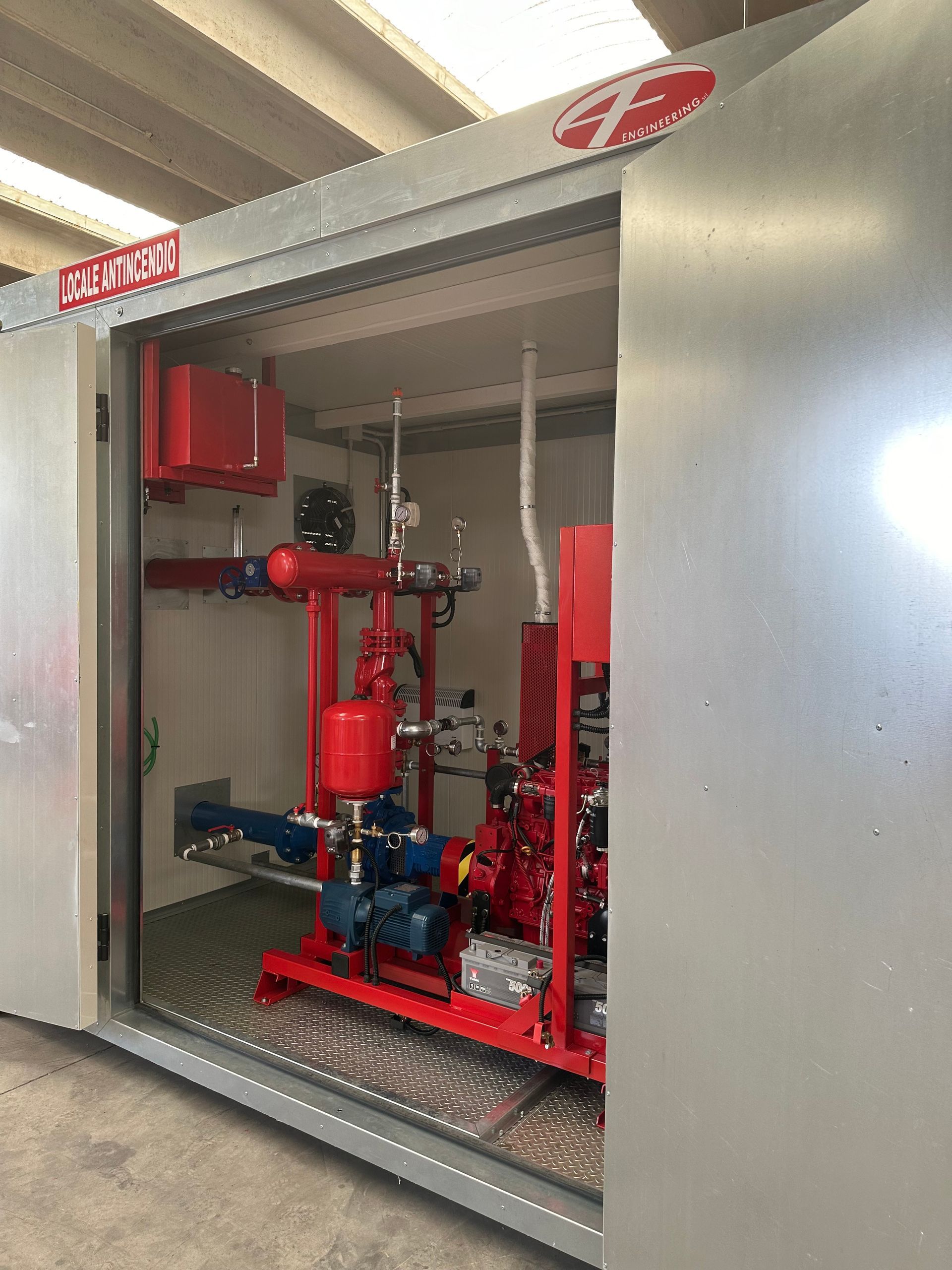

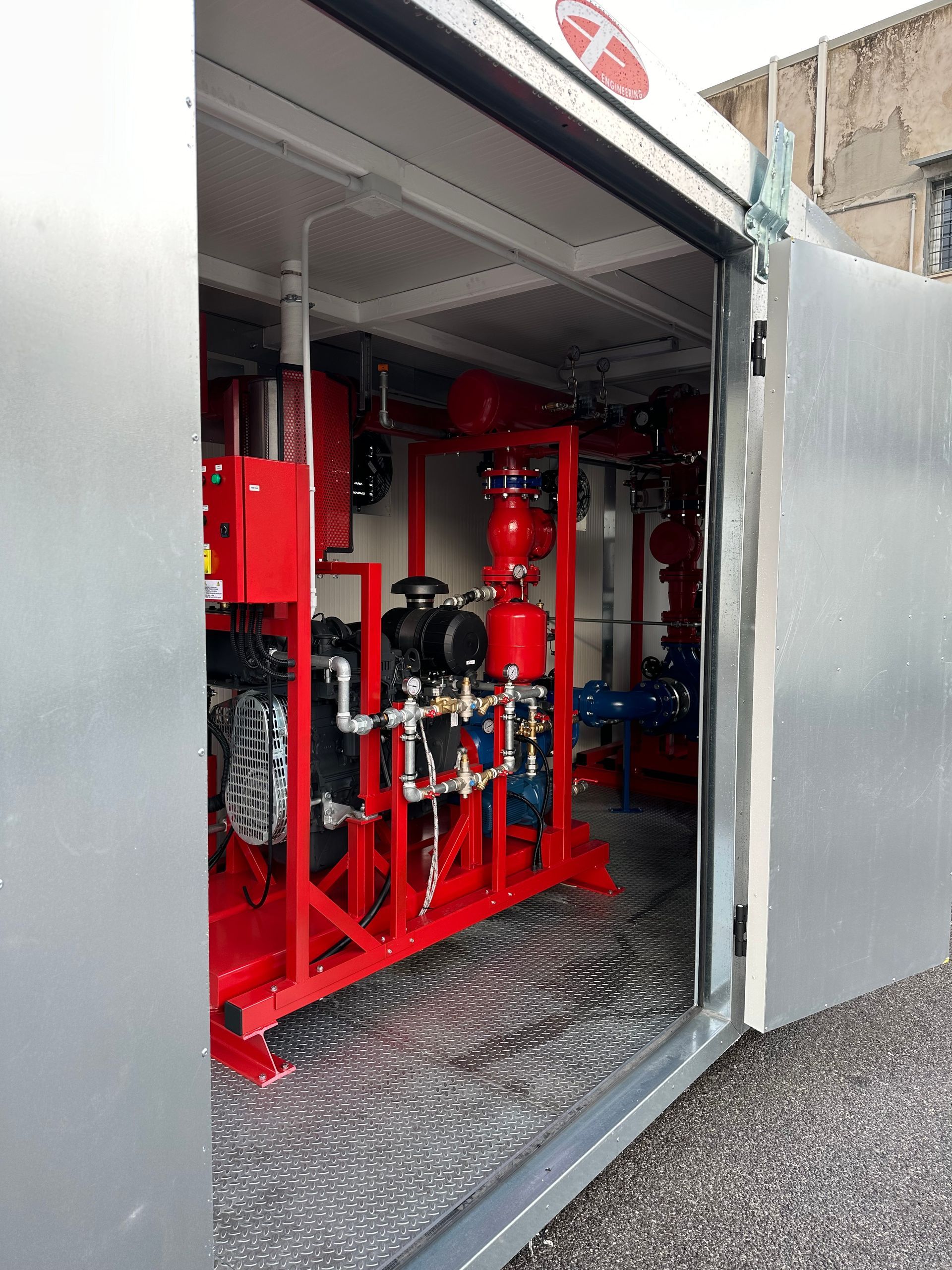

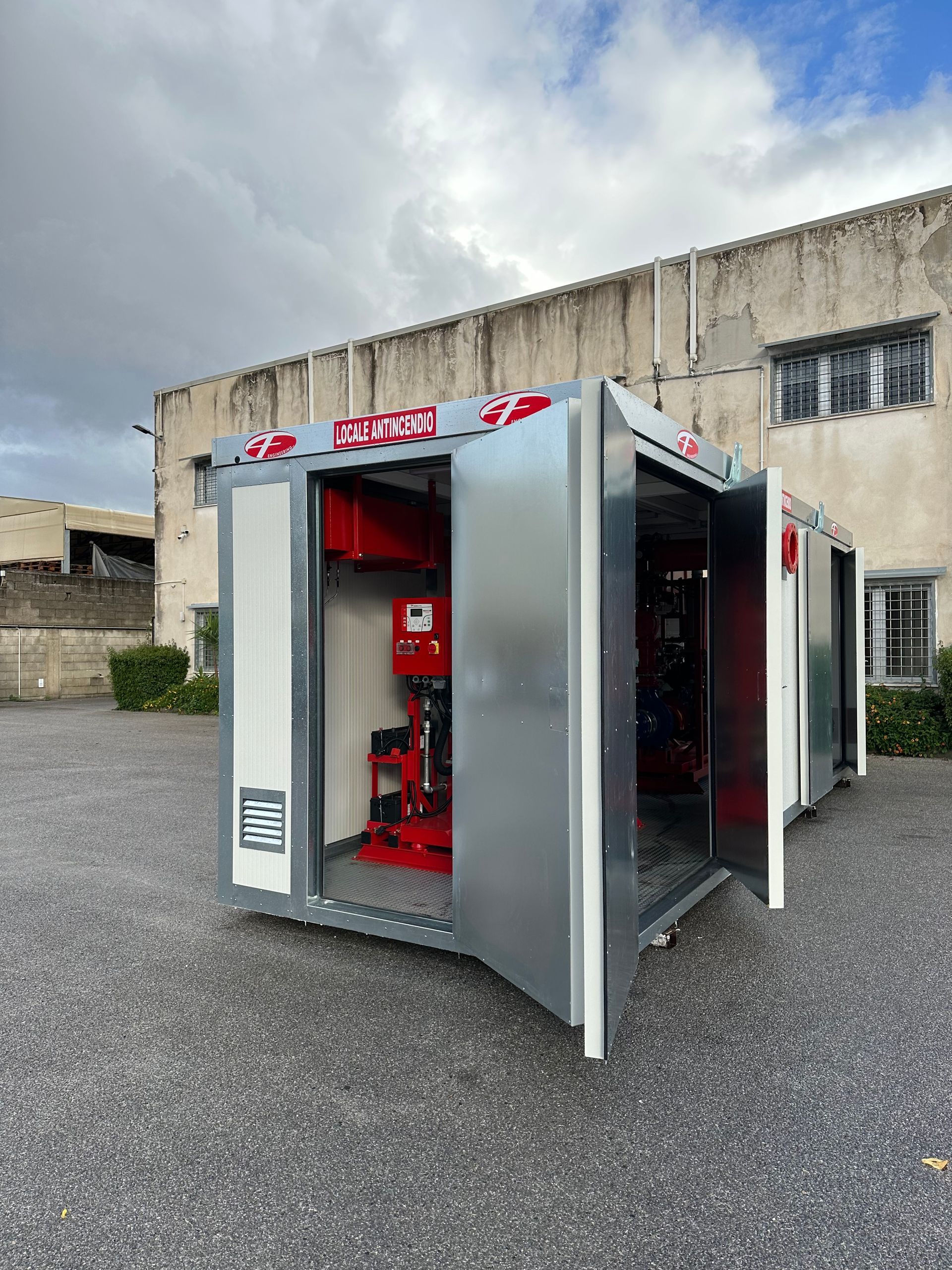

L’A.F. BOX antincendio realizzato dalla A.F. Engineering nasce nel pieno rispetto della normativa UNI 11292-2019 per alloggiare gruppi antincendio a norma UNI EN 12845 per l’implementazione di impianti antincendio integrati a protezione di immobili anche complessi.

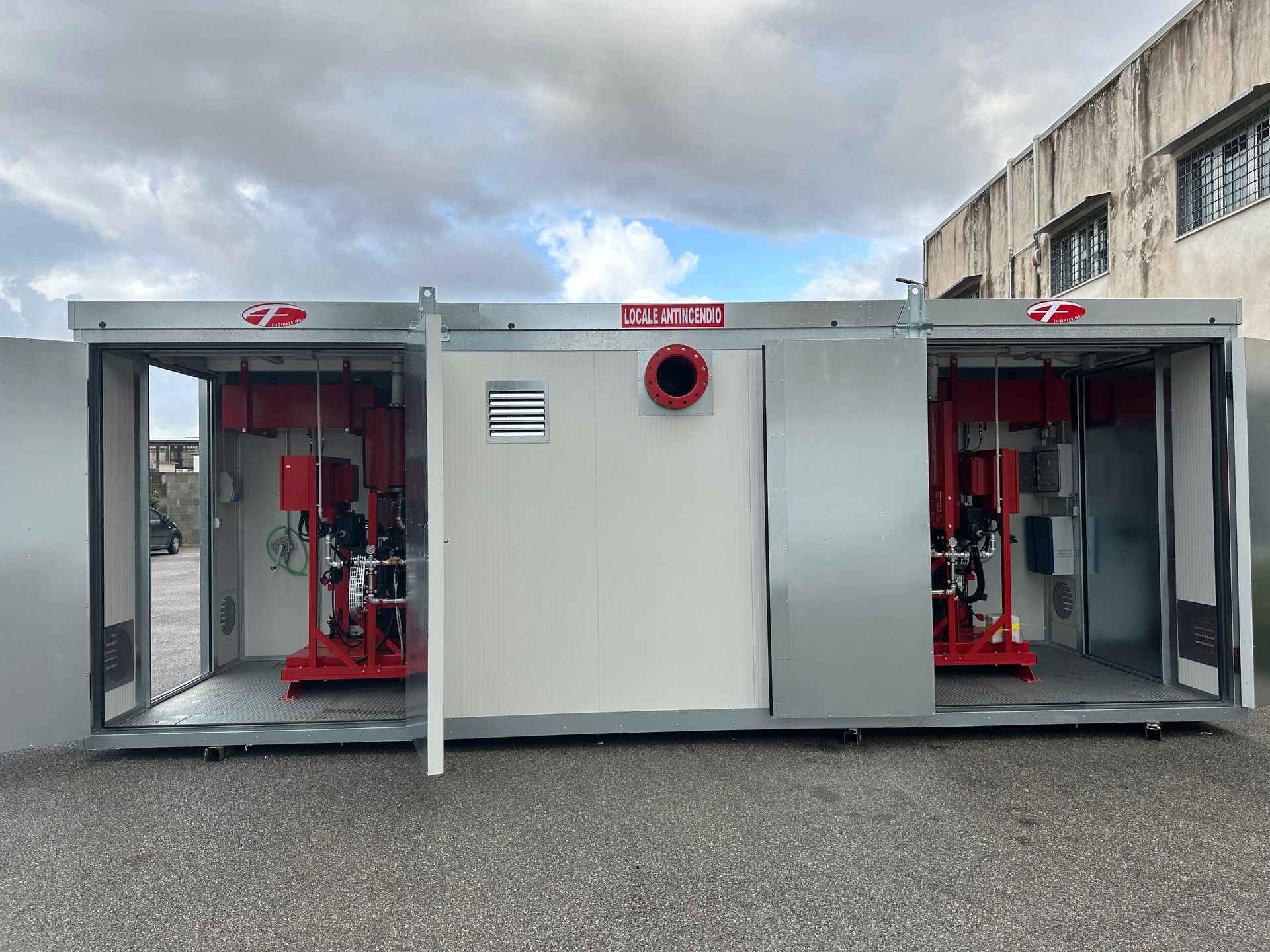

I box, che offrono la possibilità di installazione dei gruppi sia in posizione sottobattente che soprabattente, si possono adattare alle esigenze del cliente e sono personalizzabili su richiesta

Resistenza al Fuoco

L’ A.F. BOX è realizzato con struttura portante, progettata e verificata nel rispetto delle normative antisismiche e delle Norme Tecniche di Costruzione (NTC 2018), ed ha resistenza al fuoco R60. Tale requisito è ottenuto mediante verniciatura delle parti strutturali con pitture intumescenti a loro volta protette da profilati metallici. Le pareti di tamponamento sono realizzate con pannelli prefabbricati anch’essi di materiale incombustibile (EI 60) con classe di reazione al fuoco A2-s1 d0. Le porte di accesso al locale sono in ferro e pertanto con classe di reazione al fuoco A1.

Resistenza al Fuoco

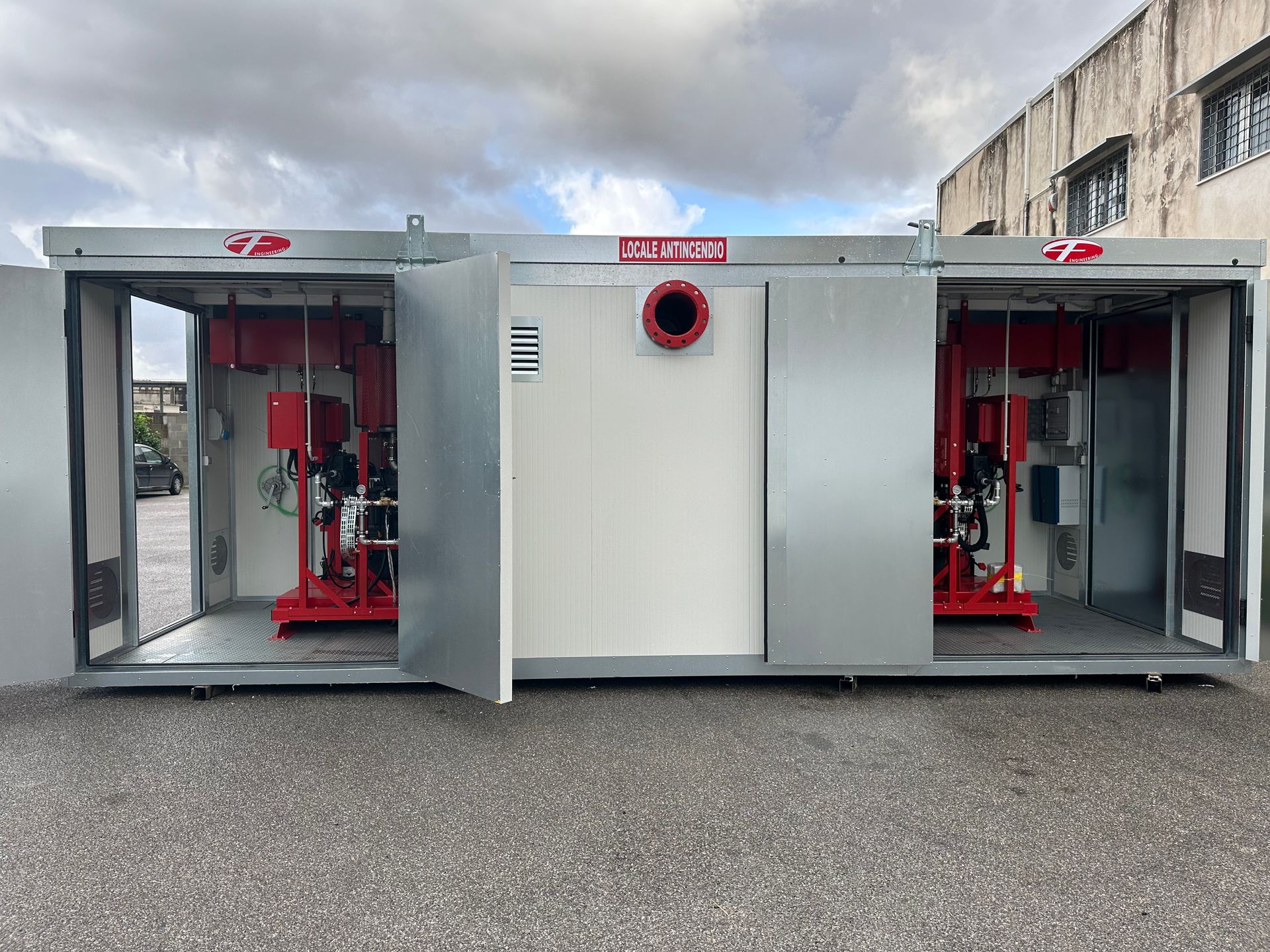

Accessibilità e Manutenibilità

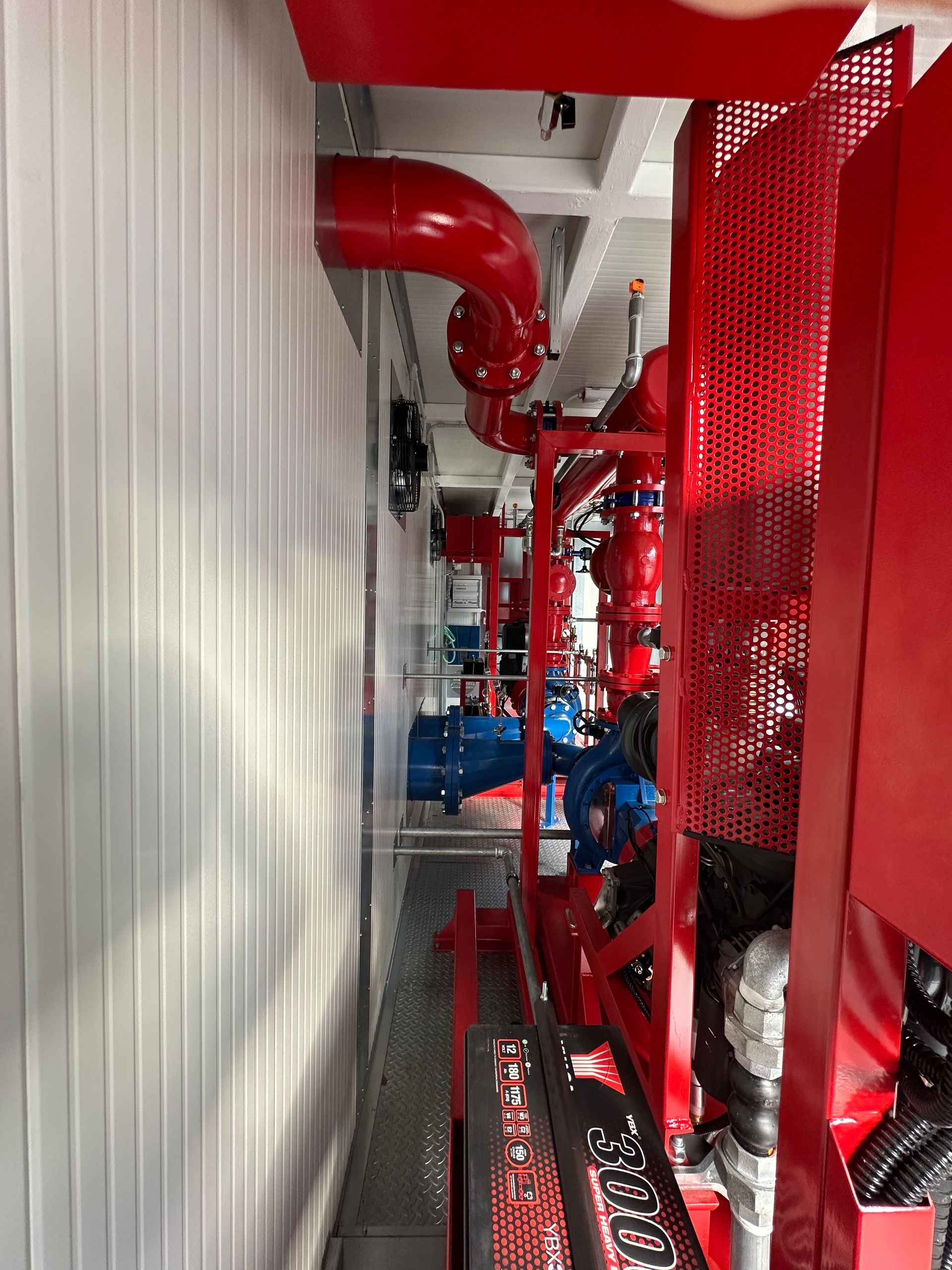

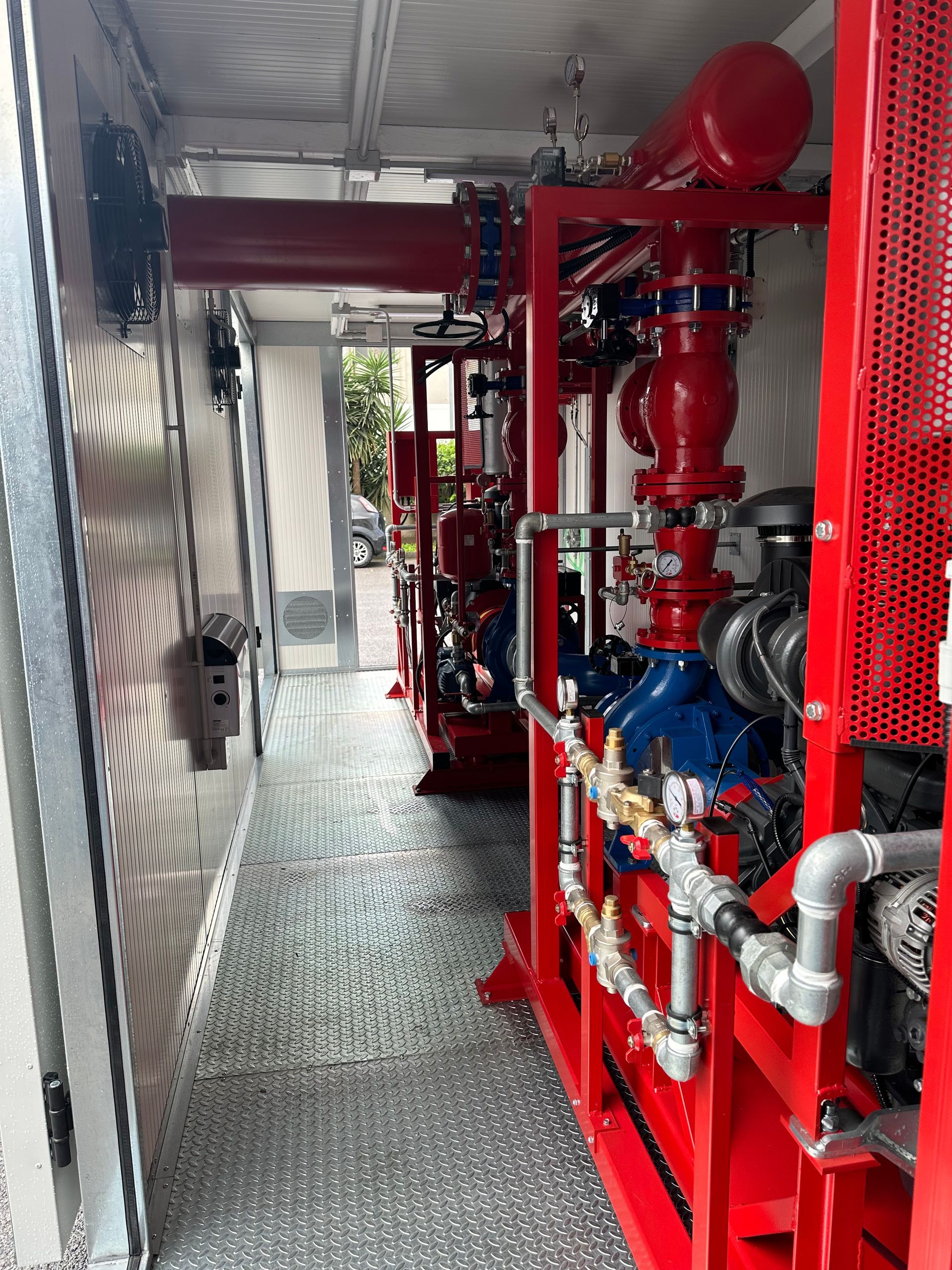

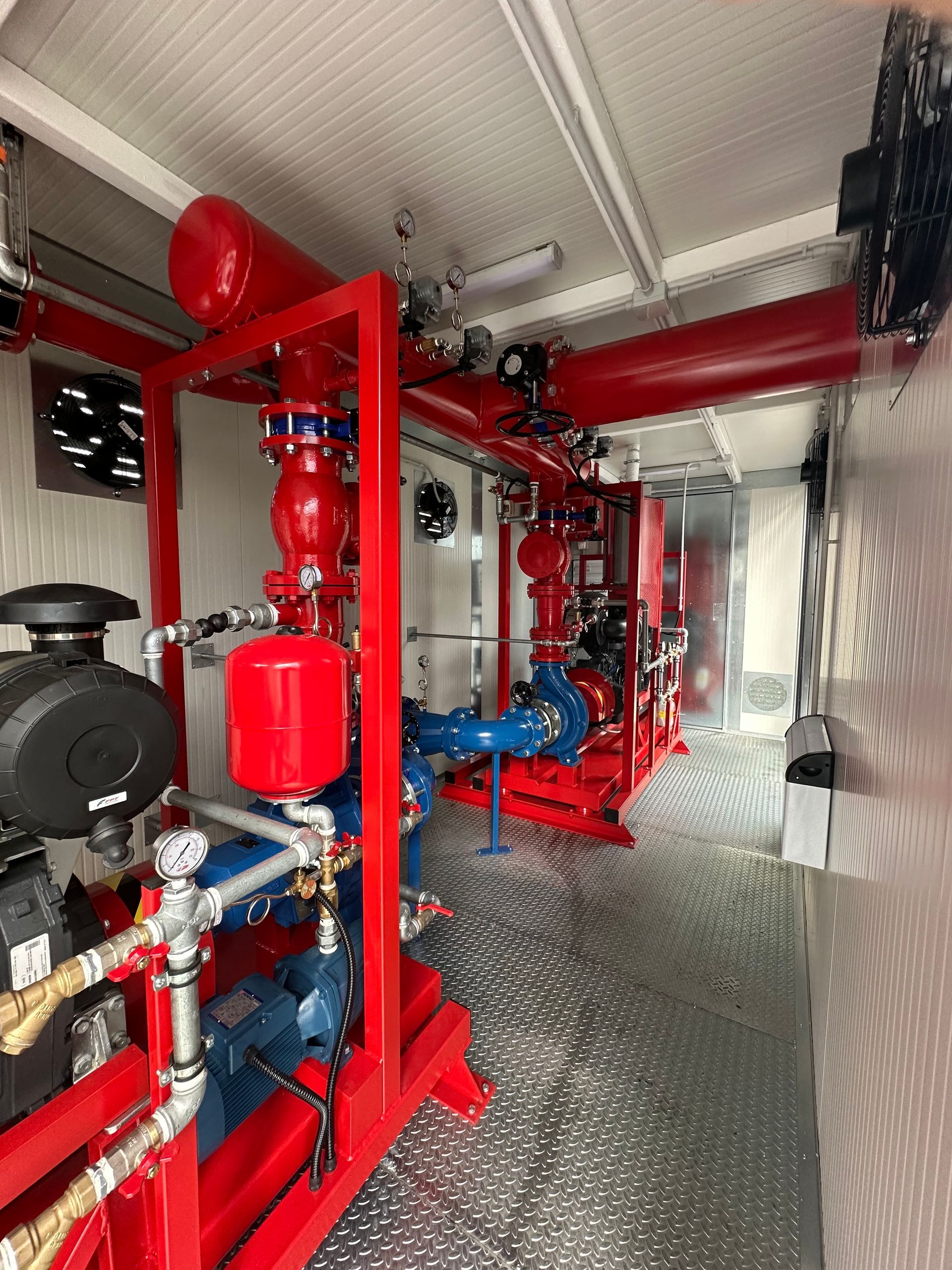

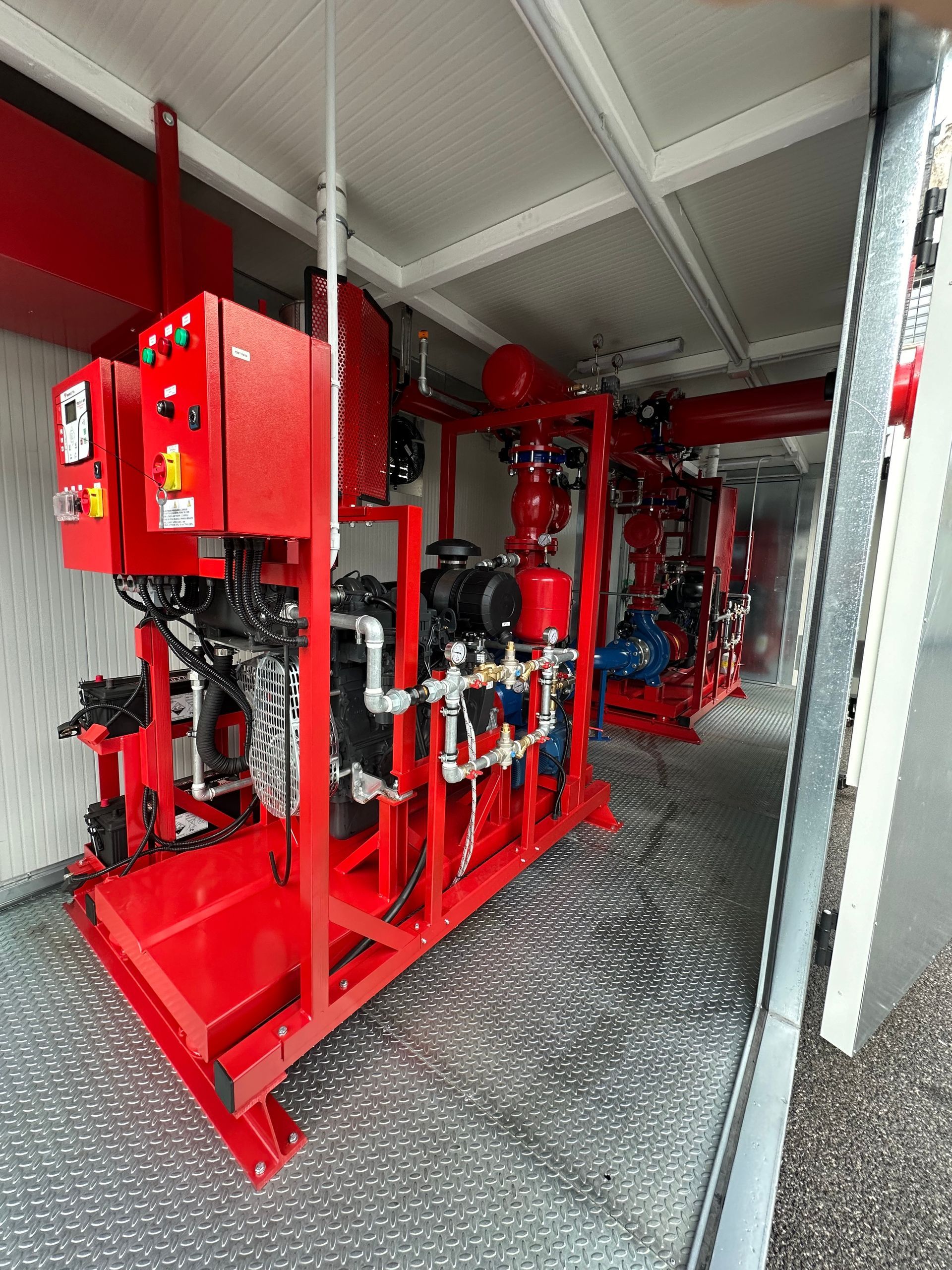

Le dimensioni delle porte dell’A.F. BOX, che rispettano ampiamente i valori minimi indicati dalla normativa UNI 11292 (min. 0.8x2 mt Lxh), nonché la loro posizione, rendono agevole l’accesso delle apparecchiature, anche per eventuali smontaggi e rimontaggi futuri. Altresì, cosa che solitamente viene sottovalutata, gli spazi di rispetto per le manutenzioni degli apparati sono garantiti per tutti i componenti presenti (min. 0,8 mt su almeno 3 lati di ogni “pump set”) con altezza interna del locale pari a 2,4 mt.

Pavimento

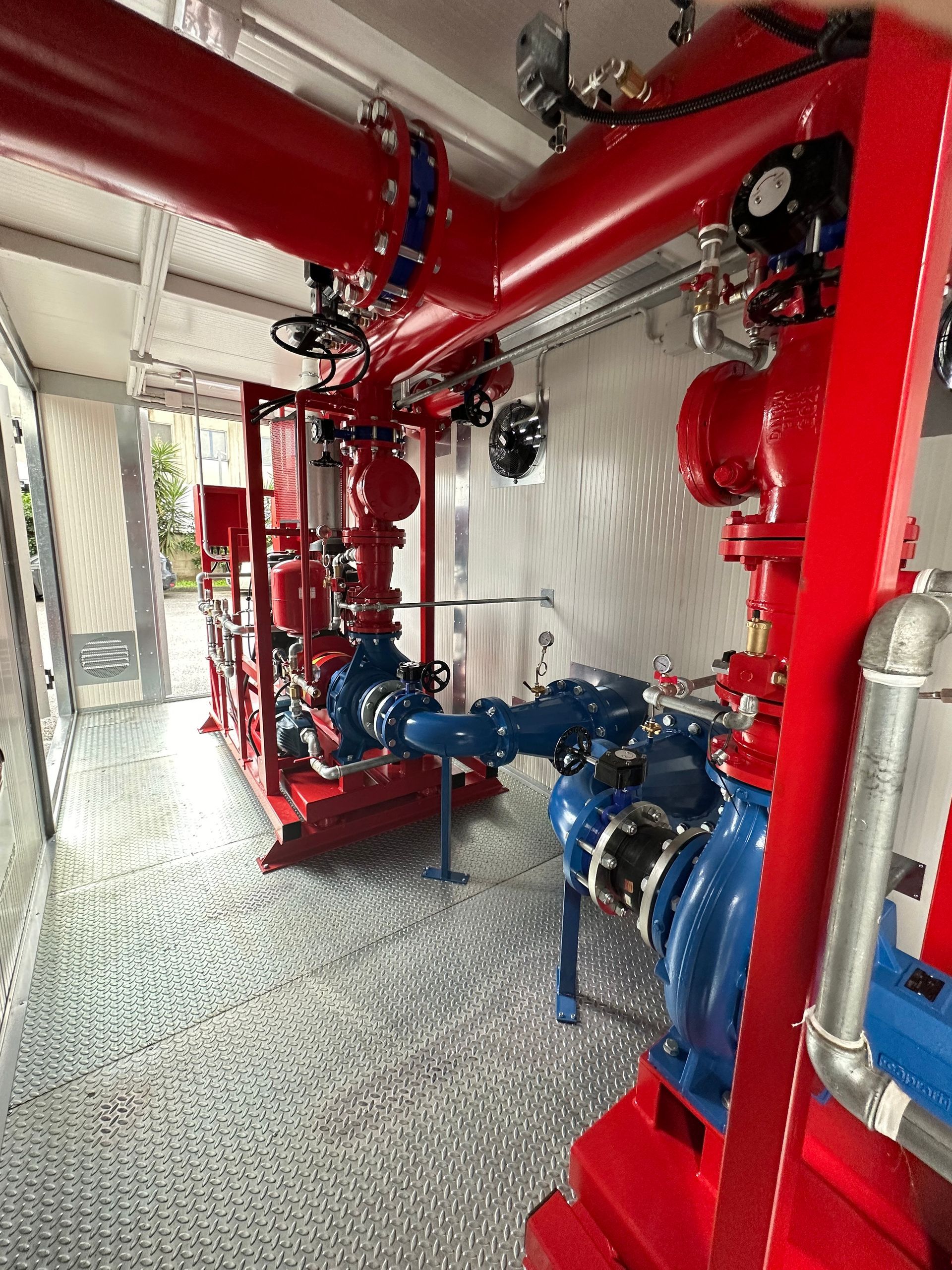

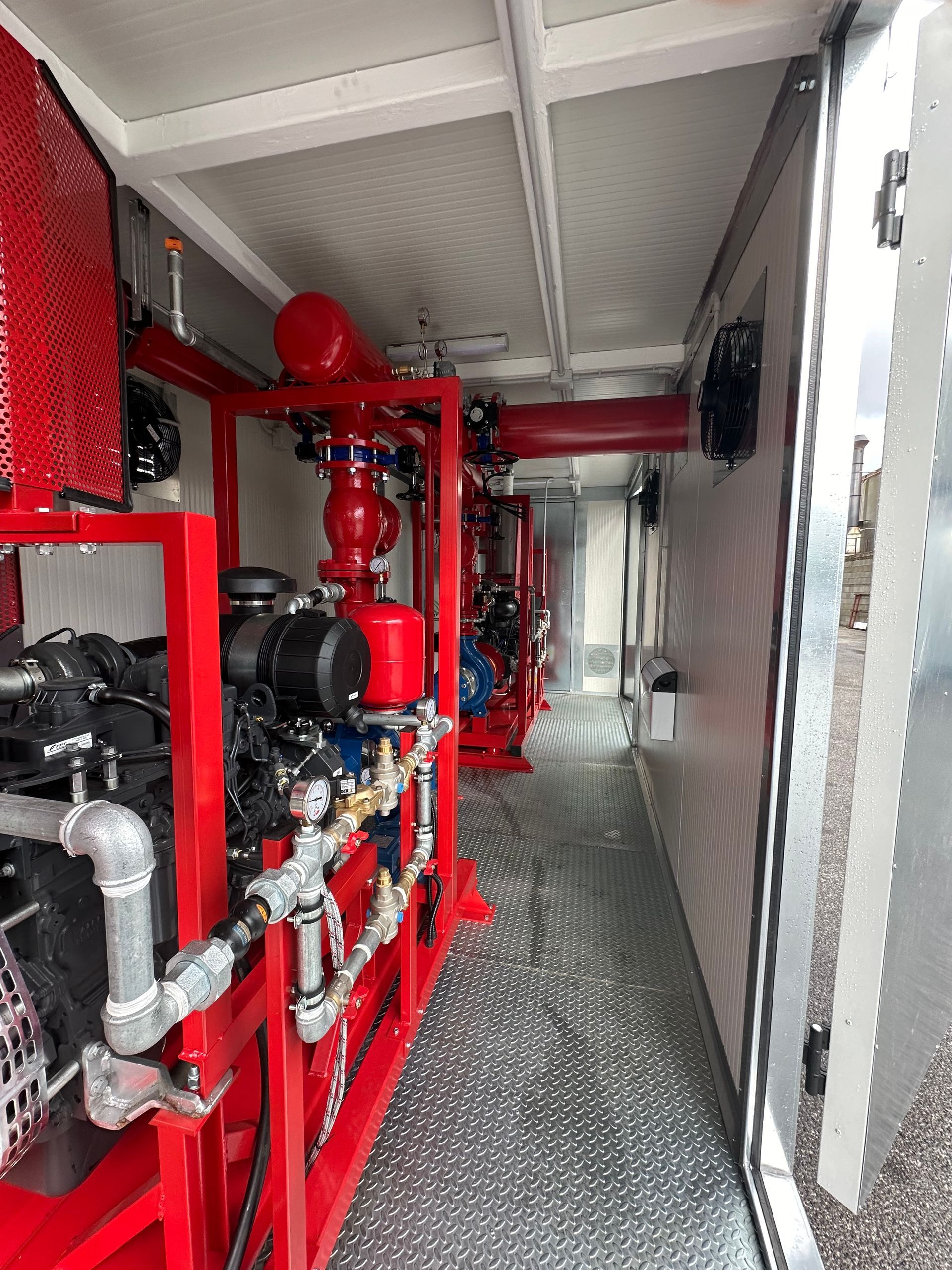

Il pavimento è realizzato con materiali antiscivolo ed il layout interno è studiato per eliminare ogni intralcio; tale tipo di pavimentazione, inoltre, permette di essere equipaggiato facilmente con punti di drenaggio a gravità in modo tale da poter convogliare verso l’esterno eventuali liquidi per evitare pericoli di allagamento. La normativa prevede lì dove la gravità o pendenza non fosse sufficiente di predisporre all’esterno un pozzetto di drenaggio con doppia pompa, fornibili su richiesta dalla A.F. Engineering.

Pavimento

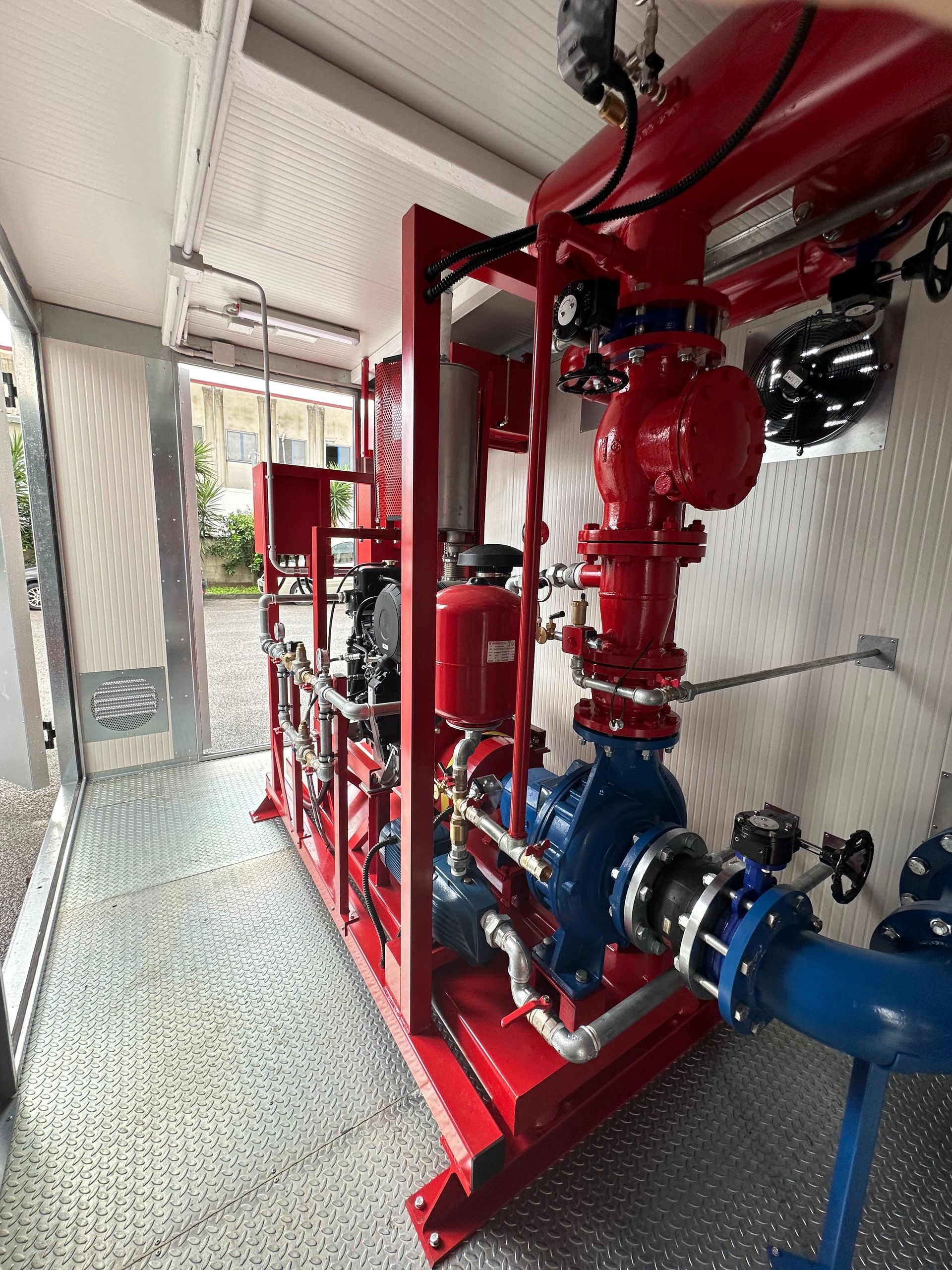

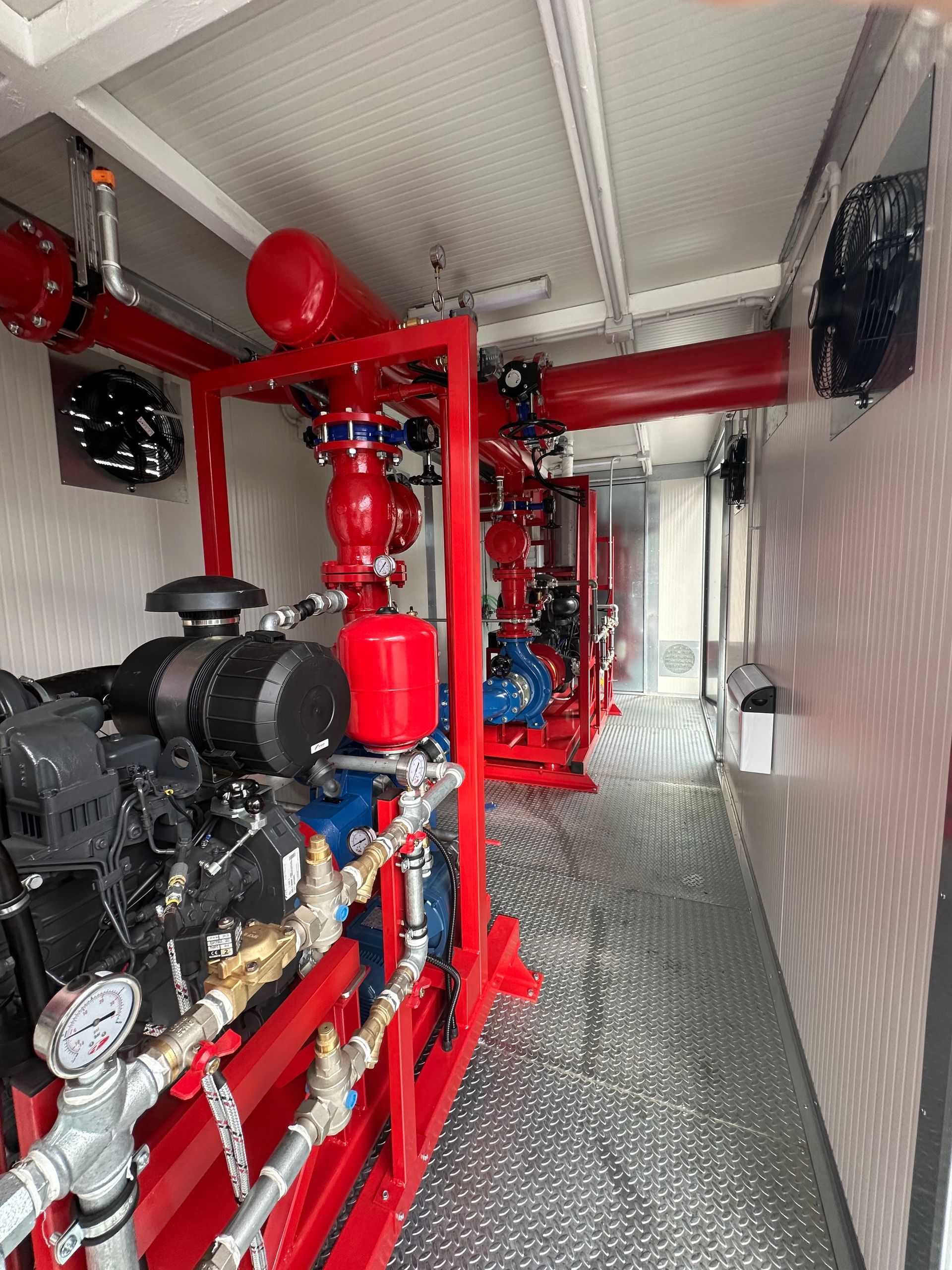

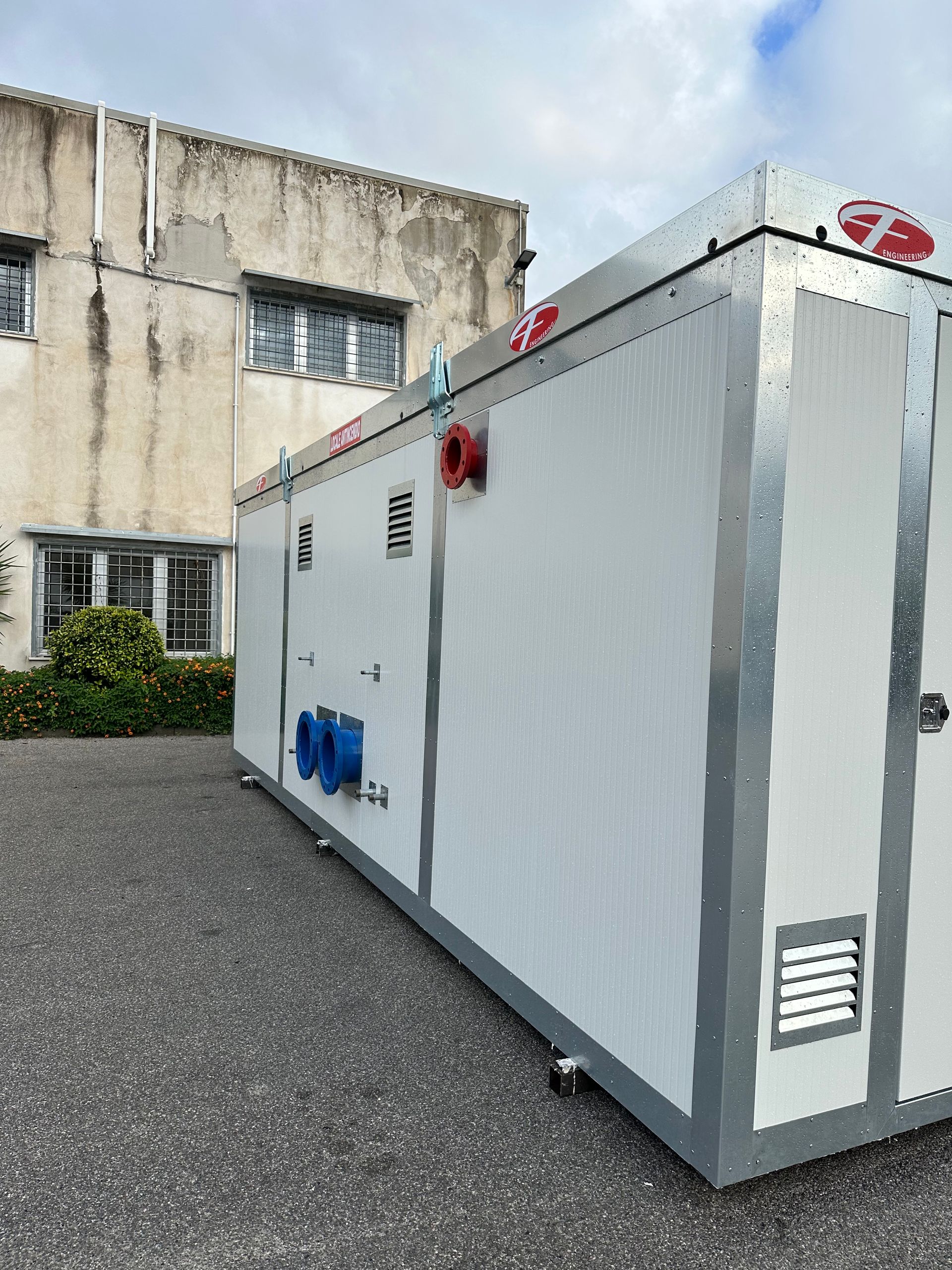

Aerazione

Tutti i nostri BOX hanno una areazione attraverso aperture grigliate la cui superficie rispetta quella imposta dalla normativa. Per motori con raffreddamento ad aria diretta o a liquido con radiatore è prevista un’estrazione forzata, la cui portata è funzione della potenza del motore del gruppo, e una griglia di areazione contrapposta con superficie pari a min 0,15 mq per l’ingresso dell’aria;

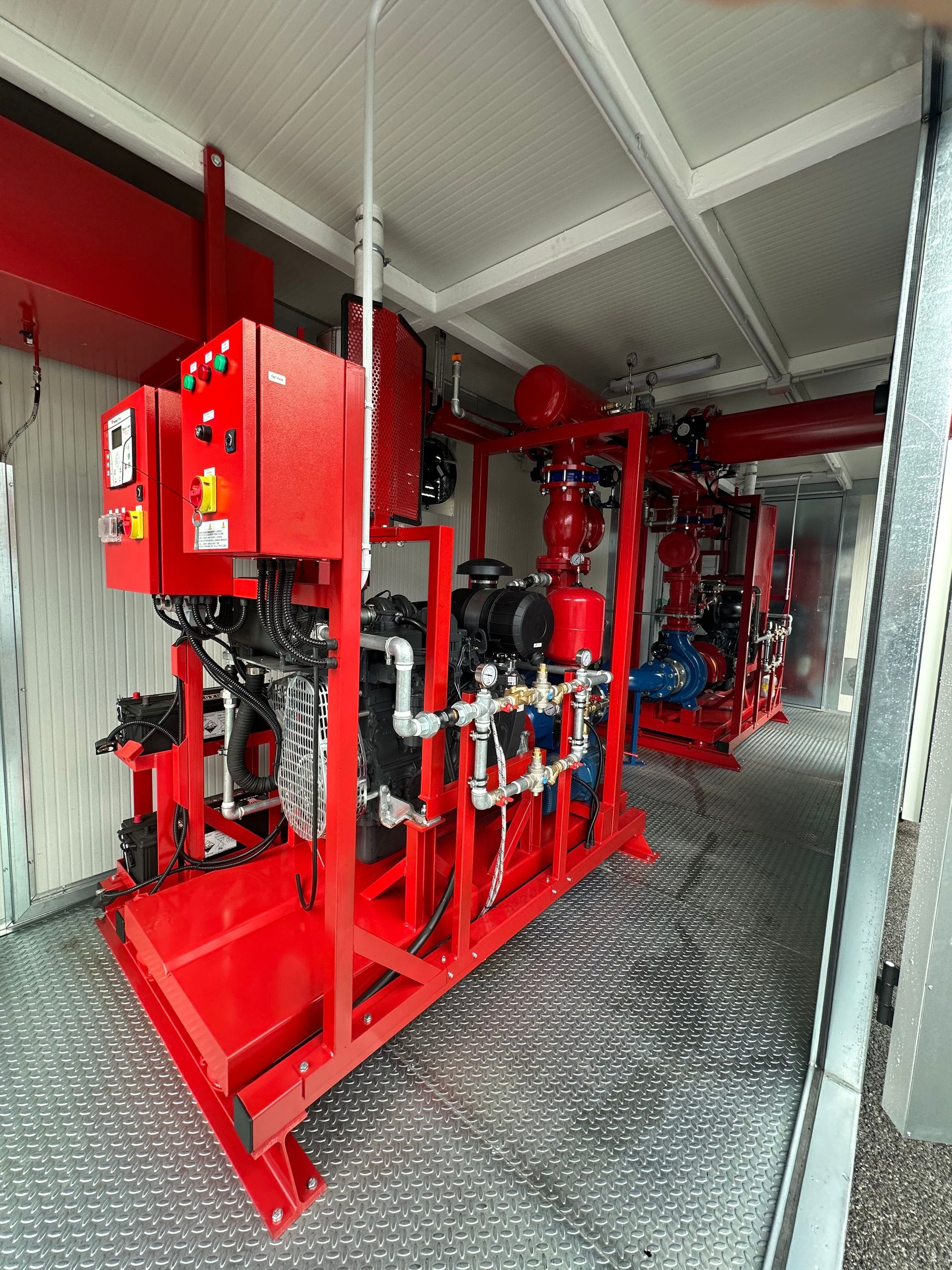

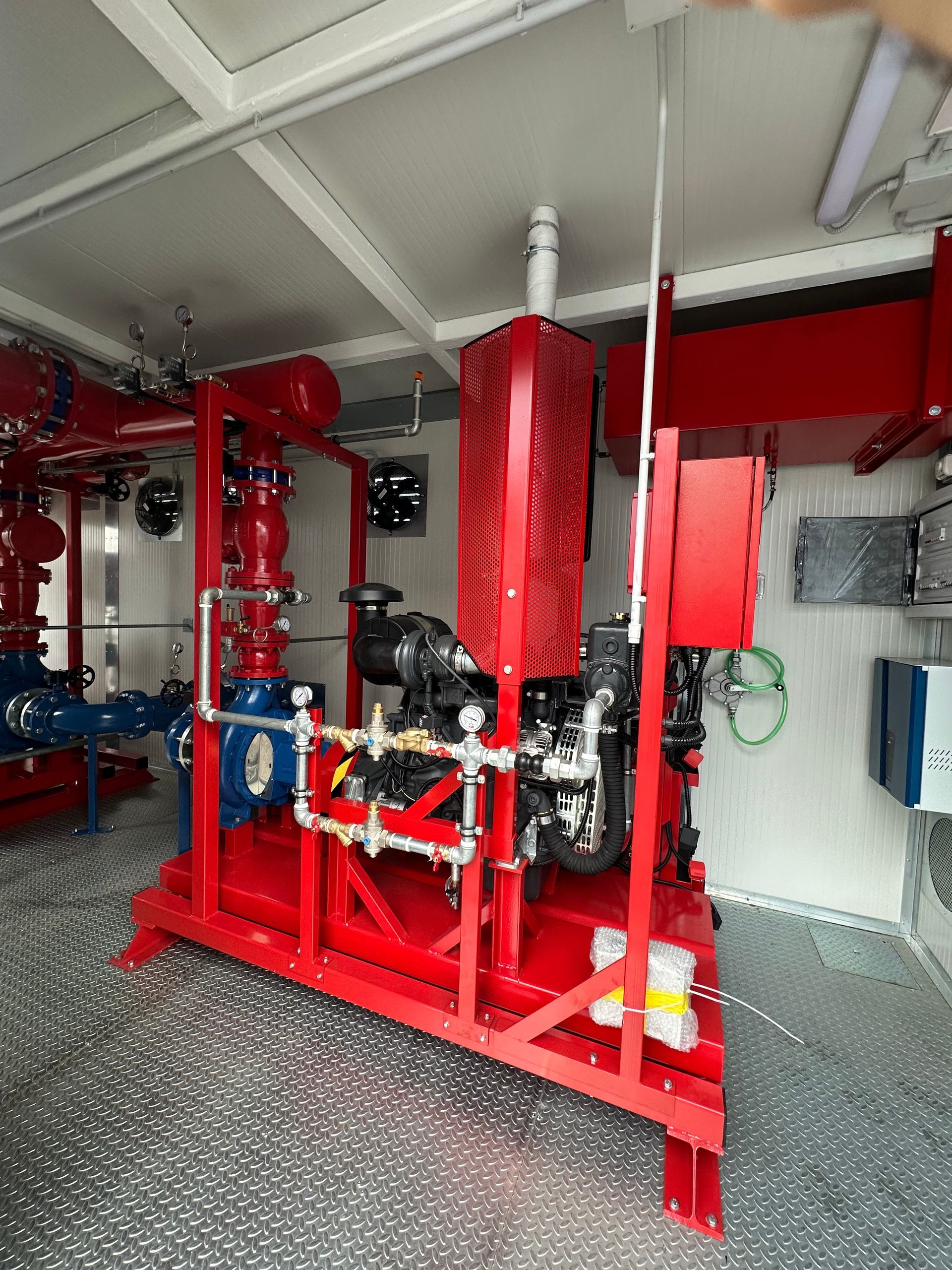

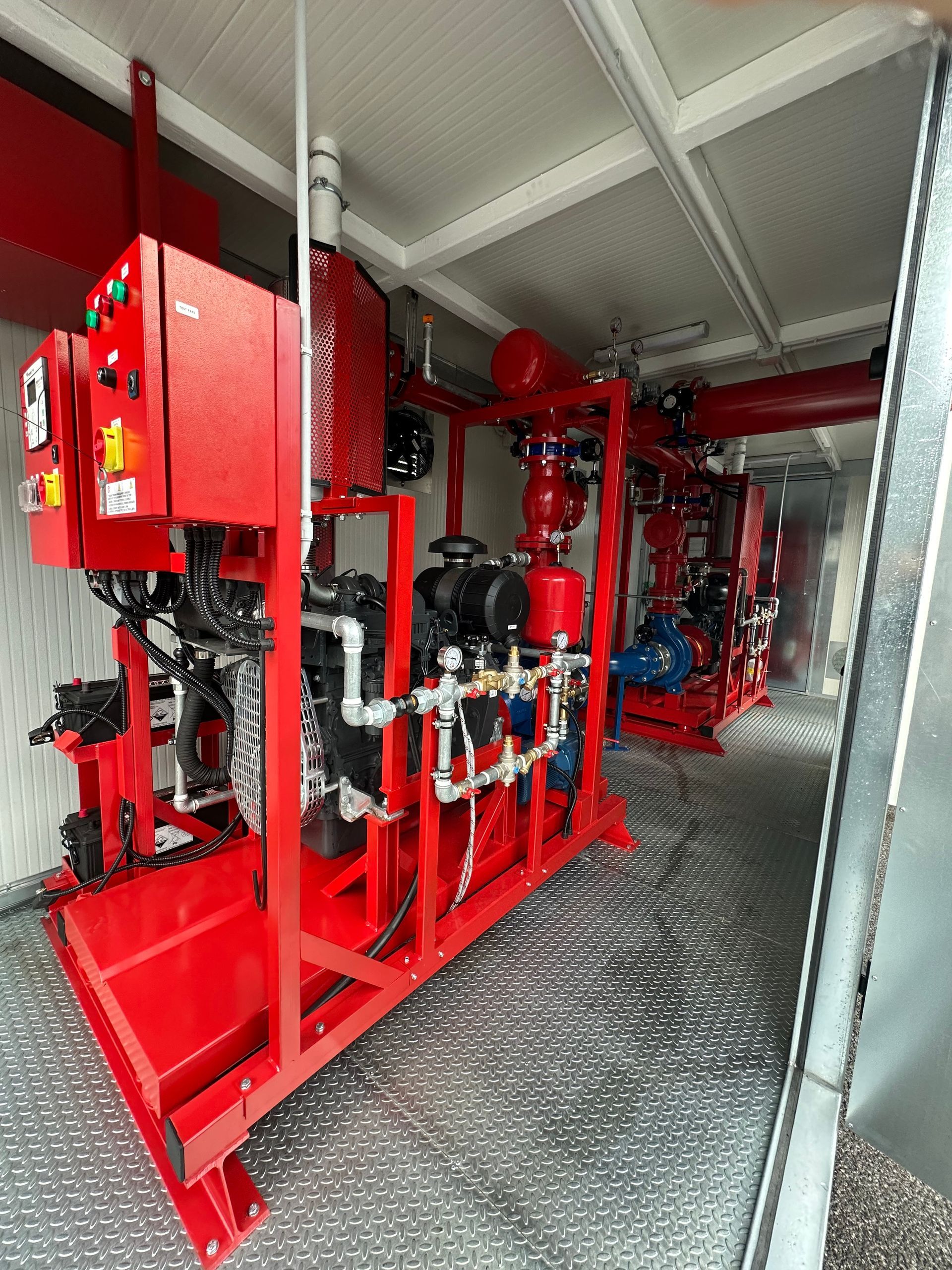

Serbatoio Gasolio

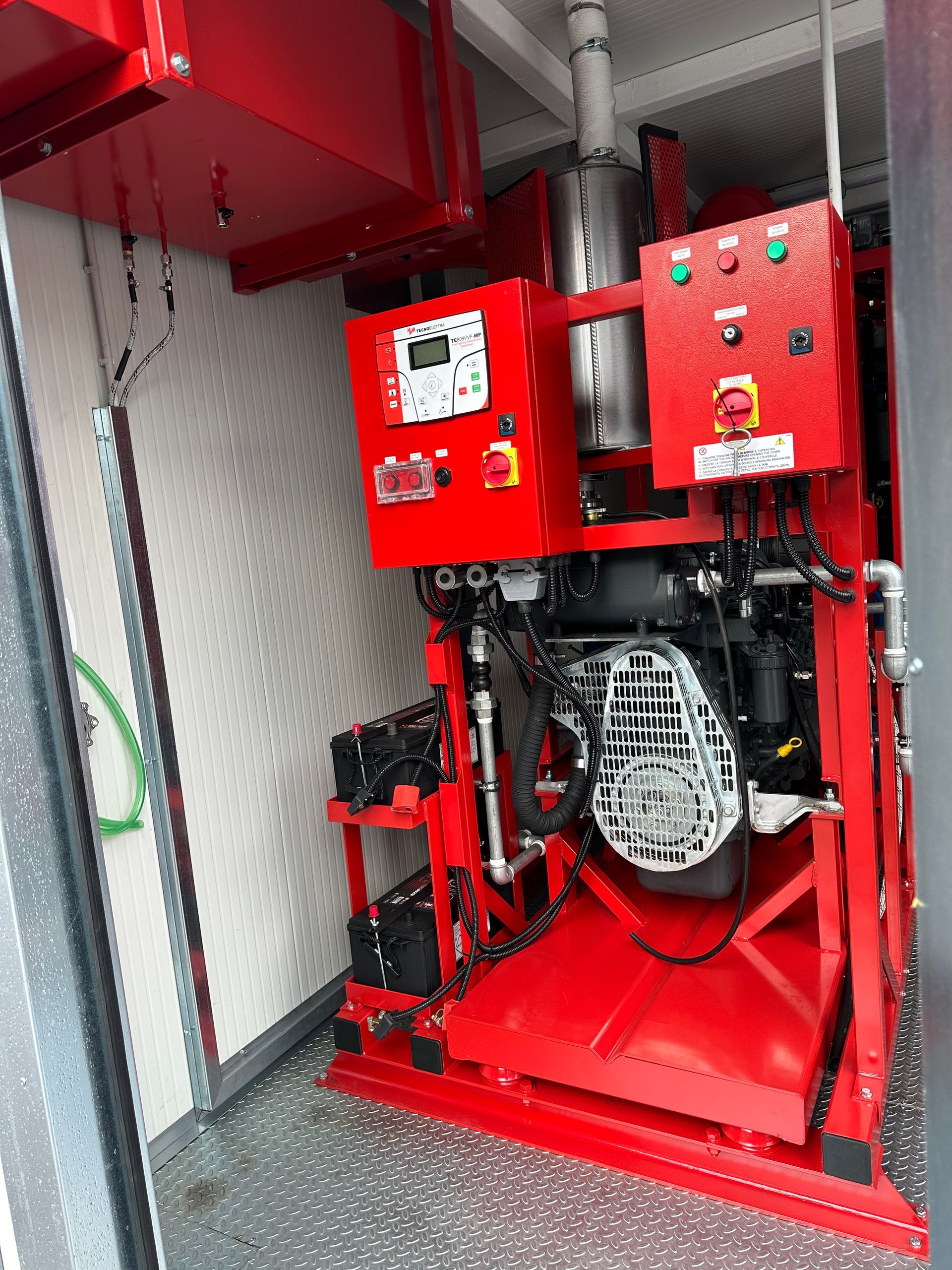

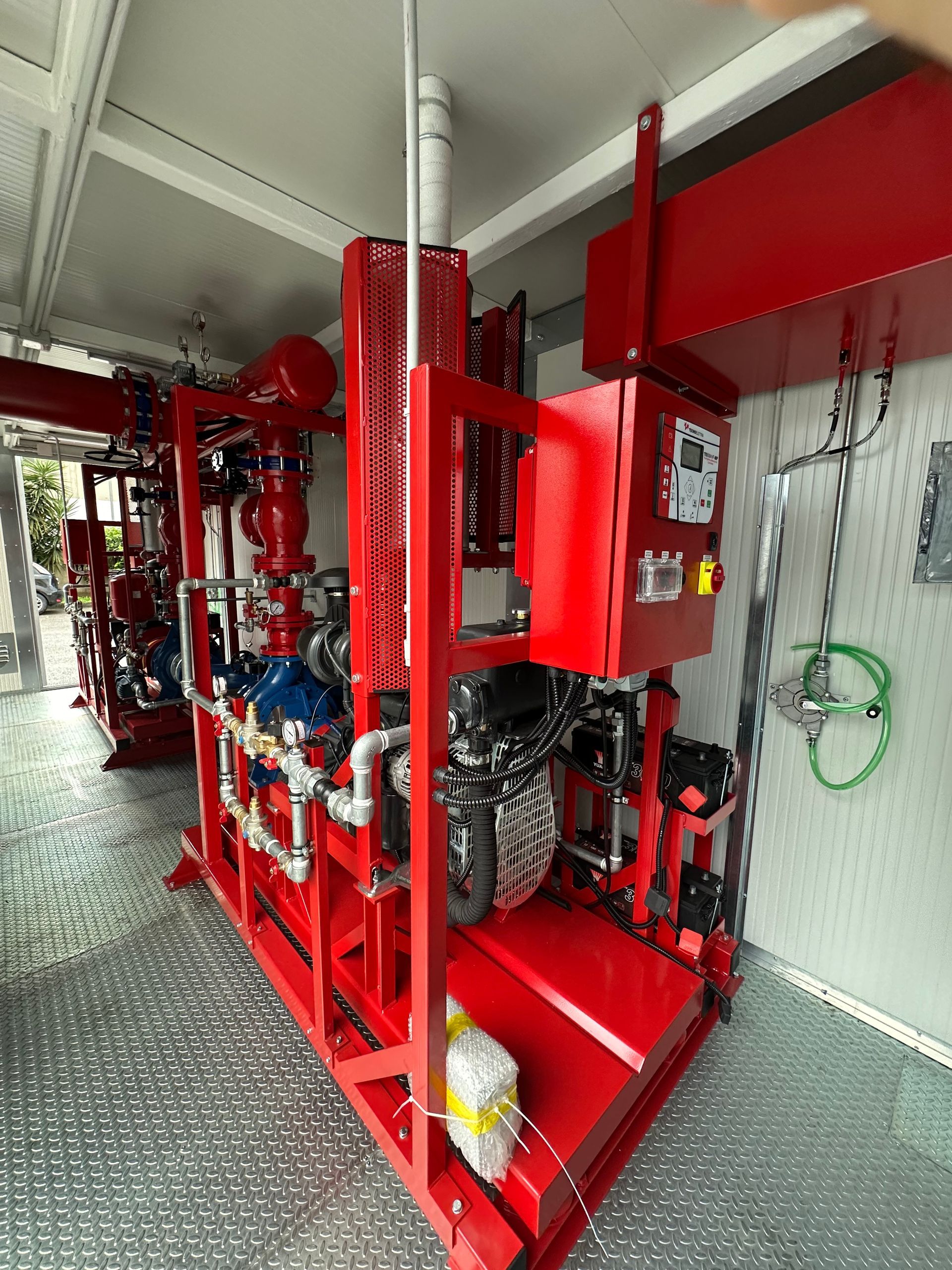

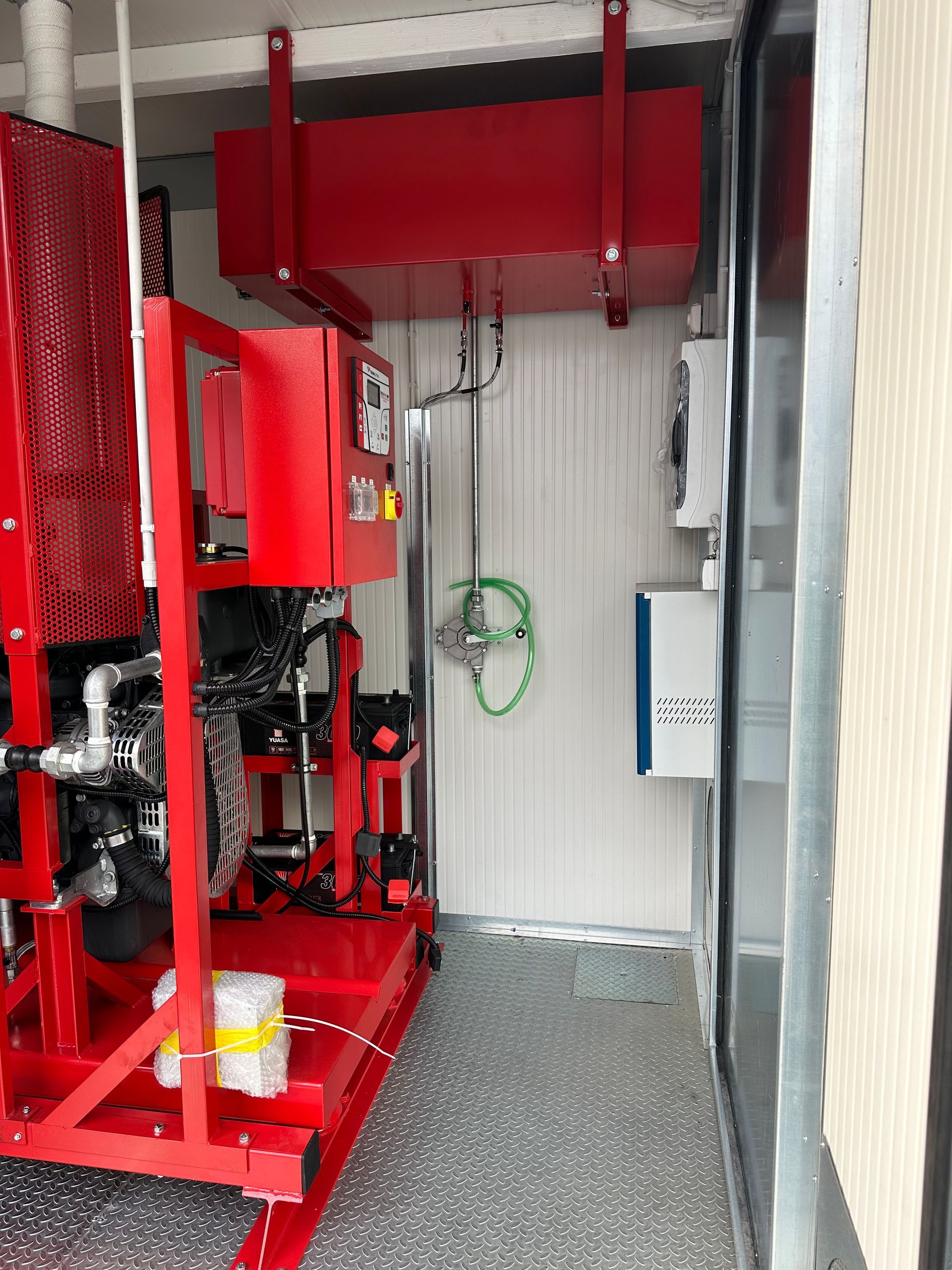

Per gruppi antincendio con motori diesel i serbatoi di gasolio vengono collocati su supporti a loro esclusivo uti-lizzo ancorati saldamente alla struttura. Essi sono ispezionabili per le operazioni di pulizia periodica e costruiti con appositi sistemi di raccolta atti ad evitare fuoriuscite di combustibile in caso di danneggiamenti. Il serbatoio è dotato di tubo di sfiato portato all’esterno e le marmitte sono di materiale di classe A1 dotate di tubazione per convogliare i fumi all’esterno.

Serbatoio Gasolio

Impianti Elettrici Speciali

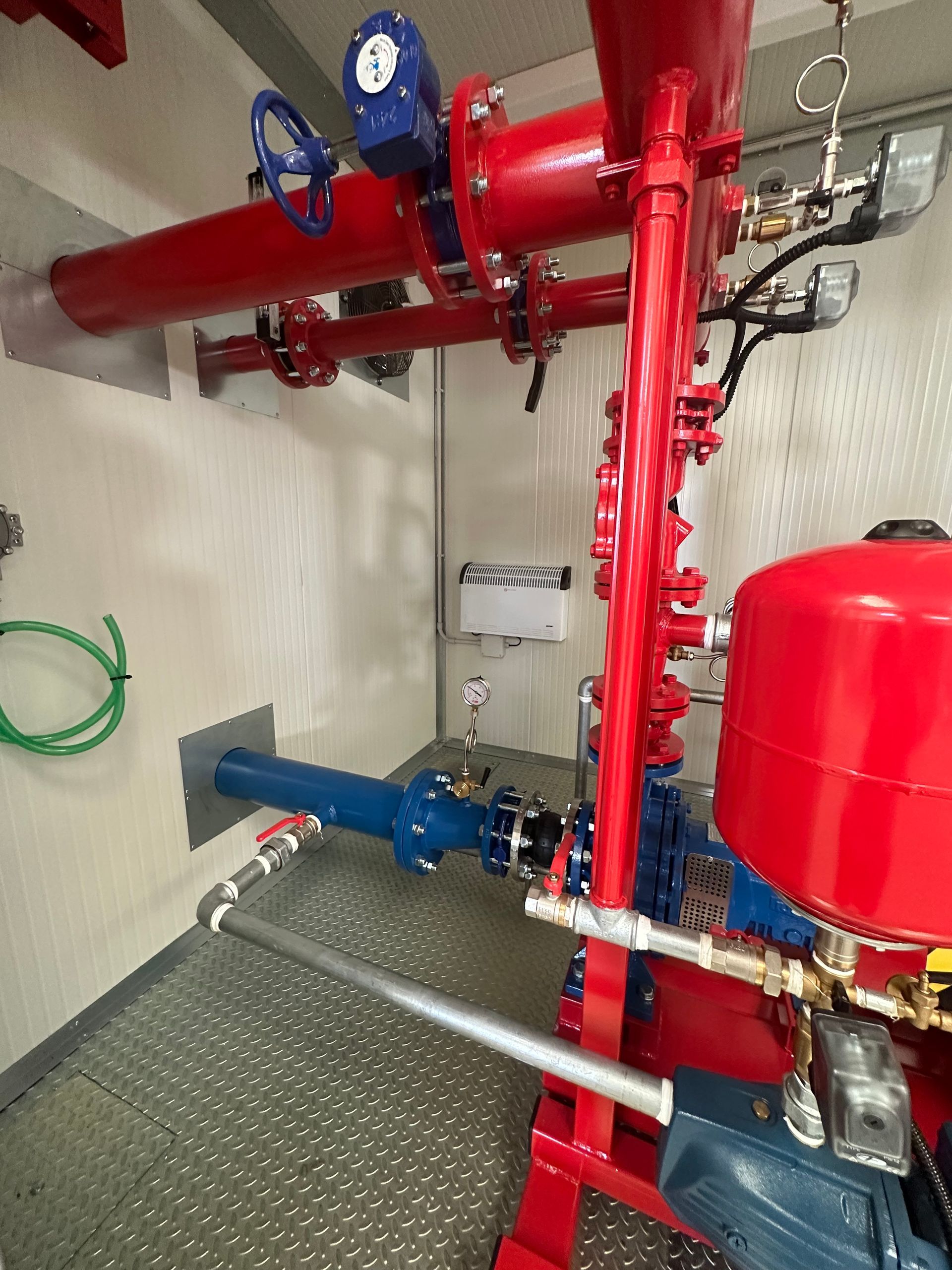

Gli impianti elettrici e di illuminazione del locale sono tutti eseguiti a regola d’arte (UNI EN 12845 – UNI EN 12646-1 – UNI 1838) e con materiali antifiamma idonei anche in caso di assenza di sprinkler. L’alimentazione per l’elettropompa principale dovrà essere diretta e senza interruzione, una seconda linea sarà necessaria per l’alimentazione del quadro a servizio degli ausiliari presente nel locale tecnico. Il box è dotato di un impianto di illuminazione normale e d’emergenza che garantisce min 25 lux per la durata di funzionamento del gruppo (con min. 60 minuti). Il locale è inoltre dotato di 1 estintore di classe almeno 34°144 BC (in caso di potenza superiori a 40 Kw si deve aggiungere anche un estintore a CO2 classe 113 B). Per scongiurare il gelo delle tubazioni in caso di climi molto rigidi è previsto un riscaldamento elettrico. Mentre le areazioni forzate presenti garantiscono una umidità non superiore all’80%. Su specifica richiesta si offre la possibilità di personalizzare il locale realizzando i fori sulle pareti per la fuoriuscita delle tubazioni e la realizzazione degli attacchi idraulici all’impianto esistente.
Inoltre, come da norma UNI 10779 – A.1.6 – nel locale tecnico sarà prevista protezione da sprinkler con flussostato, per rilevamento funzionamento sprinkler a marchio CE e conforme alla norma EN 12259-5 e circuito di prova e scarico, se esso è adibito a protezione di ambienti con pericolosità superiore al livello 2 oppure ove presente motopompa diesel. Quando non obbligatorio, può comunque essere installato su richiesta.
